MODELISME NAVAL BOIS :: CHANTIERS DE CONSTRUCTION NAVAL MAQUETTES STATIQUES :: MONTAGE DE VIEUX GREEMENTS , KITS BOIS
Page 6 sur 13
Page 6 sur 13 • 1, 2, 3 ... 5, 6, 7 ... 11, 12, 13
Re: Black Pearl 1/43 ZHL (made in china)
Salut Alain
Je suis allé trop vite je crois
Erf je viens de voir ton croquis et tes explications pour le trou de jaumière
Encore merci de ton aide
J'ai tout bordé donc je vais me faire c...r a faire ce trou . Ca m'apprendra a vouloir faire vite !!!

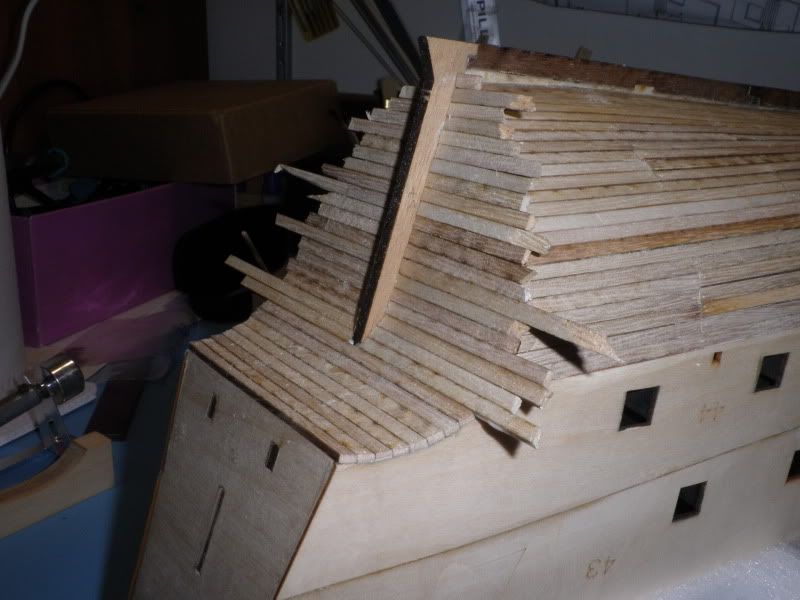

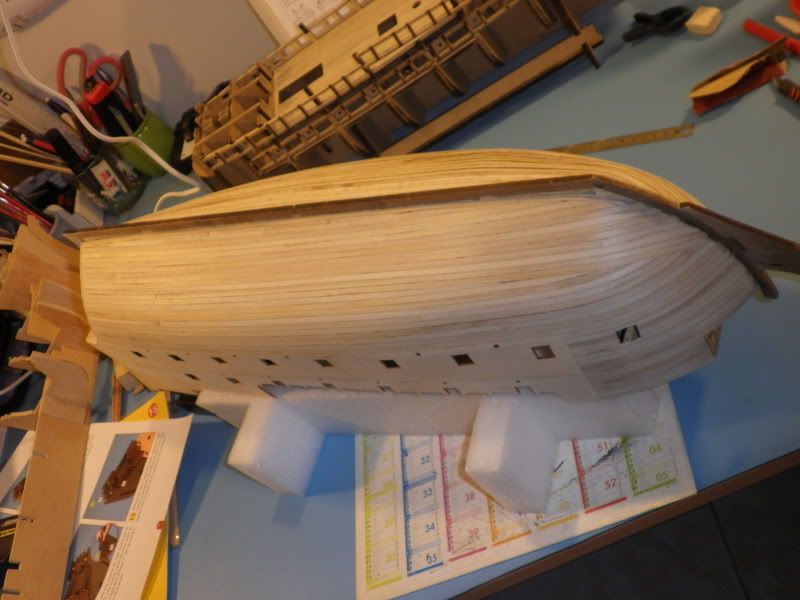

Voilou le résultat
Un peu d'acuponcture

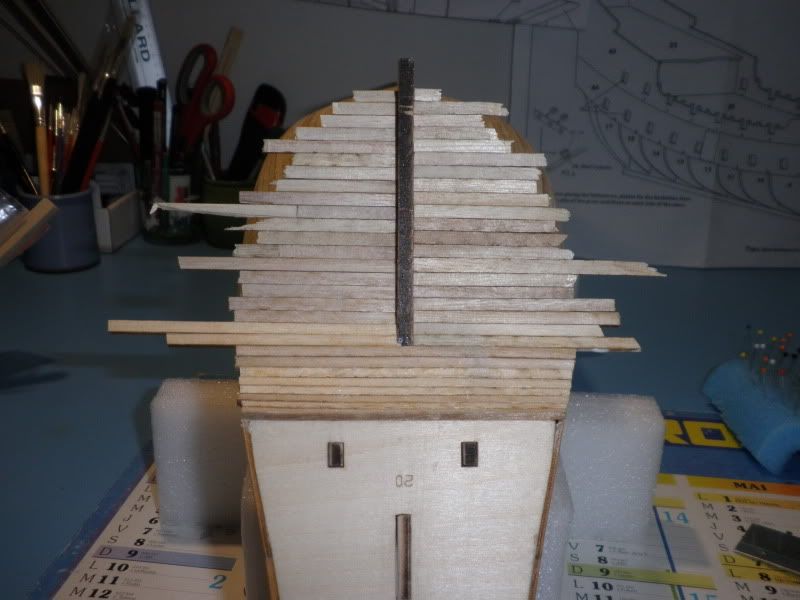

J'ai mis en place des petits triangles pour supporter les virrures (comme sur ton premier croquis)

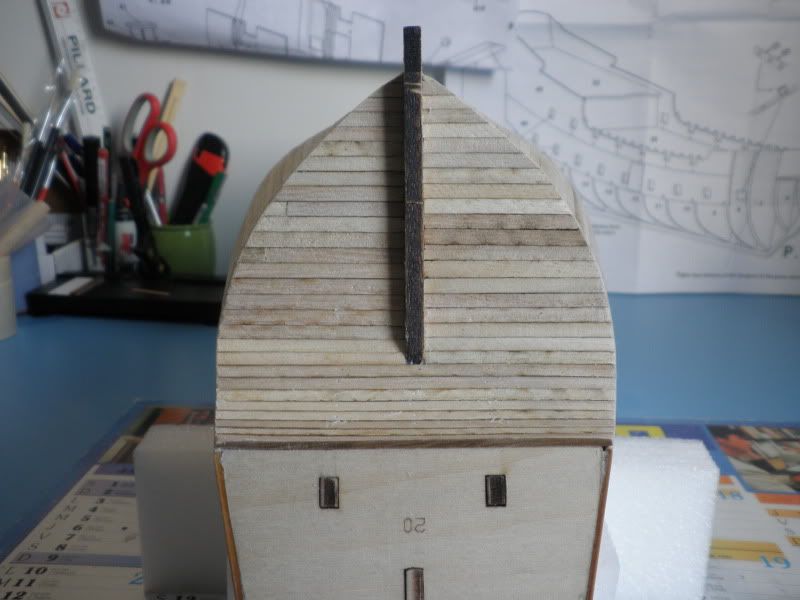

Découpe du surplus et finition des bords
Et maintenant je vais essayé de faire ce trou de jaumière snas faire un carnage
@ pluche
Je suis allé trop vite je crois
Erf je viens de voir ton croquis et tes explications pour le trou de jaumière
Encore merci de ton aide
J'ai tout bordé donc je vais me faire c...r a faire ce trou . Ca m'apprendra a vouloir faire vite !!!
Voilou le résultat
Un peu d'acuponcture
J'ai mis en place des petits triangles pour supporter les virrures (comme sur ton premier croquis)
Découpe du surplus et finition des bords
Et maintenant je vais essayé de faire ce trou de jaumière snas faire un carnage
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Re

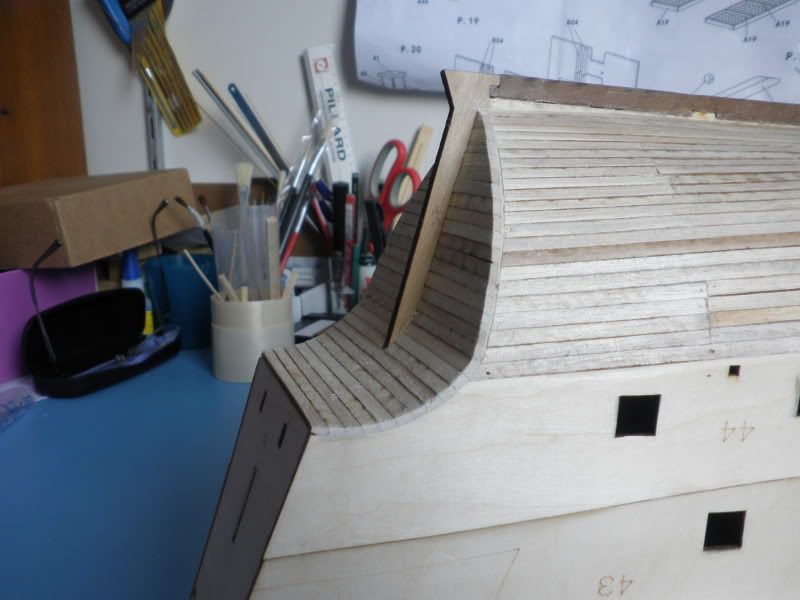

Pour revenir a la discussion sur la forme du taille mer j'ai trouvé cette photo sur le net .
on voit bien la cassure net du taille mer . Le fabriquant du kit a du recopier ca meme si c'est pas vrai .
Tout est bizarre sur ce kit de toute façon
Bon pour changer un peu de la coque je me suis mis sur les affuts et les canons

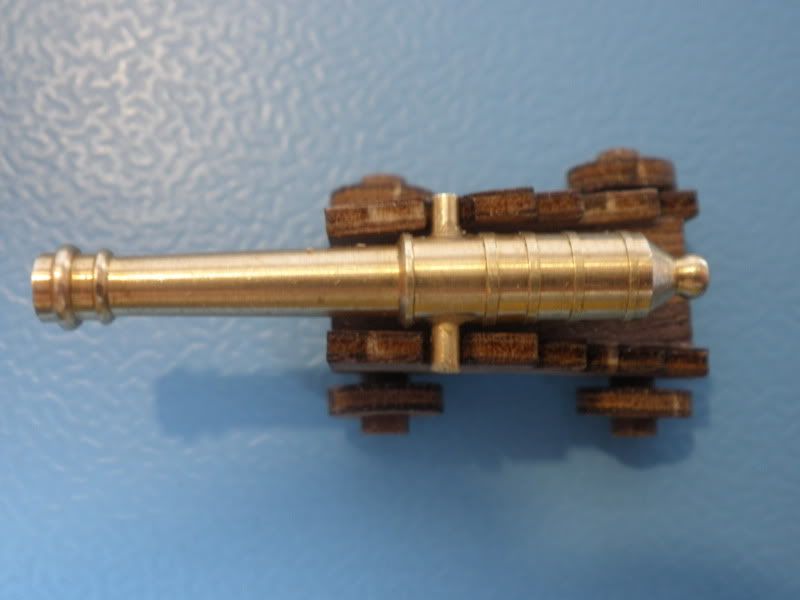

Voici le premier essai (ma plait pas trop la ) l'axe du canon n'est il pas trop fin et l'affut en lui meme bof
A réfléchir a tout ca
@ pluche
Pour revenir a la discussion sur la forme du taille mer j'ai trouvé cette photo sur le net .
on voit bien la cassure net du taille mer . Le fabriquant du kit a du recopier ca meme si c'est pas vrai .
Tout est bizarre sur ce kit de toute façon
Bon pour changer un peu de la coque je me suis mis sur les affuts et les canons

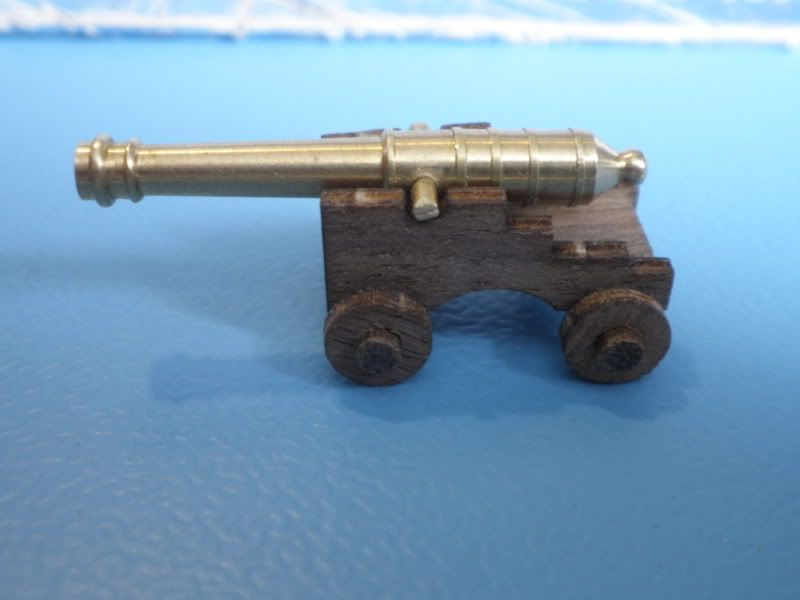

Voici le premier essai (ma plait pas trop la ) l'axe du canon n'est il pas trop fin et l'affut en lui meme bof
A réfléchir a tout ca
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonjour Tout le monde
C'est bien vrai le BP est fait pour faire rêver...Par contre Alain je suis impressionné par les détails que tu as relevés inexacts...Me concernant la seule chose qui me choque vraiment c'est le cabestan sur le grand mât...Ou alors me trompes-je?? Ceci aurait existé??
C'est bien vrai le BP est fait pour faire rêver...Par contre Alain je suis impressionné par les détails que tu as relevés inexacts...Me concernant la seule chose qui me choque vraiment c'est le cabestan sur le grand mât...Ou alors me trompes-je?? Ceci aurait existé??
stf67- Nombre de messages : 700
Age : 48
Localisation : strasbourg
Date d'inscription : 02/08/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonjour
Alain je crois que je vais suivre tes conseils et réver tout haut
Les deux choses que j'ai envie de modifier enfin de rajouter c'est les pattes de maintien du canon sur l'affut et les anneaux sur le coté pour les bragues

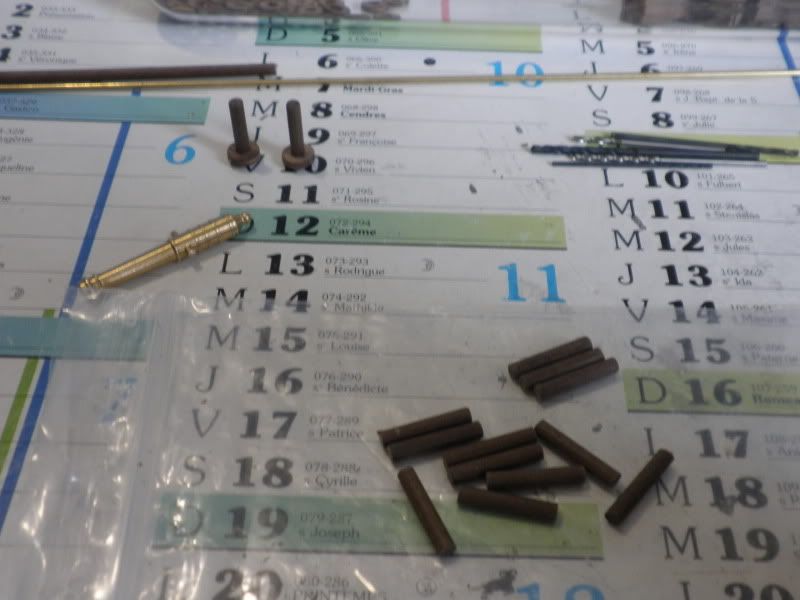

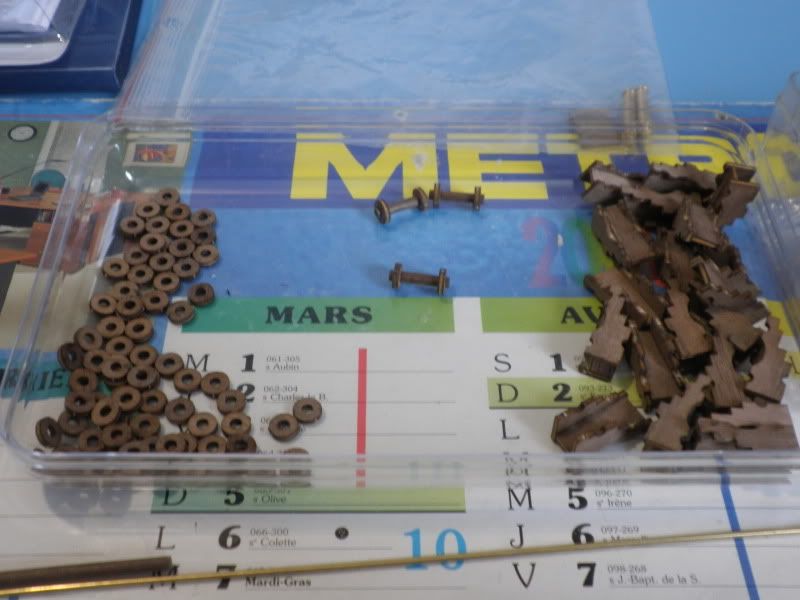

La préparation des axes de roues des affuts est fastidieux mais faut le faire donc on s'y met
24 axes de 1.55 mm
24 axes de 1.75 mm
De plus faut aléser un peu le diam des trous des roues pour mettre les axes donc patience pour faire avancer le smilblic
Voilou le programme
@ pluche
Alain je crois que je vais suivre tes conseils et réver tout haut
Les deux choses que j'ai envie de modifier enfin de rajouter c'est les pattes de maintien du canon sur l'affut et les anneaux sur le coté pour les bragues
La préparation des axes de roues des affuts est fastidieux mais faut le faire donc on s'y met
24 axes de 1.55 mm
24 axes de 1.75 mm
De plus faut aléser un peu le diam des trous des roues pour mettre les axes donc patience pour faire avancer le smilblic
Voilou le programme
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Re

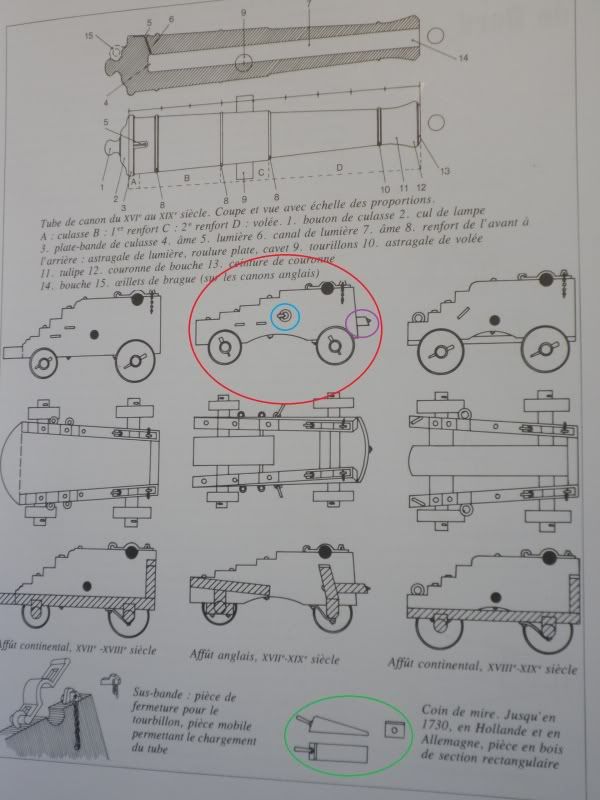

Aprés des recherches sur mon ZU MONDFELD :
En rouge l'affut qui ressemblerait au plus au mien mise a part ce trucmuche en violet !! quesaquo ?
En bleu le positionnement de l'anneau pour la brague
En vert le coin de mire
Je vais réfléchir comment faire cet anneau de brague
Voilou
@ pluche
Aprés des recherches sur mon ZU MONDFELD :
En rouge l'affut qui ressemblerait au plus au mien mise a part ce trucmuche en violet !! quesaquo ?
En bleu le positionnement de l'anneau pour la brague
En vert le coin de mire
Je vais réfléchir comment faire cet anneau de brague
Voilou
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Mc Fly a écrit:Un fil de cable réseau a une âme de 0.6 mm de diametre, perso je me sert de se consommable pour mon accastillage . tu l'énroule sur plusieur tour, tu coupe totue les spire sur lememe plan d'axe, tu met a plat et tu souce a l'étain! tu obtien les anneaux
+ tu enroule sur un tour, et laisse une tige droite, tu coupe au premier tour, tu passe l'anneau, tu ferme le truc aves la tige droite a l'étain, et tu a le piton...
les 2 réunis, tu le plante dans ton affur en ayant prépercé a 0.5, et le tour est joué !
un didactitiel ?
Salut Mc Fly
Merci pour l'astuce
Si tu as le temps je suis preneur pour le didacticiel
Merci d'avance
++
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Re
Merci
++
Merci
++
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonsoir
Veuillez m'excuser de pinailler, mais je souhaiterais apporter une petite précision quant aux sections de câbles.
Guillaume en effet quand tu parles de câbles réseau, effectivement ces derniers sont dit de 0.6 mais il ne s'agit pas de diamètre mais de section et plus précisément de l'aire de la section du câble, soit 0.6mm².
Considérant pi.R²=0.6 ça nous fait environ 0.43mm de rayon soit un diamétre de 0.86mm (théorique)...
Maintenant, suivant les câbles, l'origine et la section ceci est variable, je dirais que le plus simple est de s'assurer du diamètre réel en vérifiant d'un petit coup de pied...à coulisse
Autrement le truc est très bon
Veuillez m'excuser de pinailler, mais je souhaiterais apporter une petite précision quant aux sections de câbles.
Guillaume en effet quand tu parles de câbles réseau, effectivement ces derniers sont dit de 0.6 mais il ne s'agit pas de diamètre mais de section et plus précisément de l'aire de la section du câble, soit 0.6mm².
Considérant pi.R²=0.6 ça nous fait environ 0.43mm de rayon soit un diamétre de 0.86mm (théorique)...
Maintenant, suivant les câbles, l'origine et la section ceci est variable, je dirais que le plus simple est de s'assurer du diamètre réel en vérifiant d'un petit coup de pied...à coulisse
Autrement le truc est très bon
stf67- Nombre de messages : 700
Age : 48
Localisation : strasbourg
Date d'inscription : 02/08/2011
Re: Black Pearl 1/43 ZHL (made in china)
bonsoir,
je vais vous mettre en accord , le cable dont vous parlez est a mon avis en cuivre , donc trop mou pour le travail requis , j'utilise personnellement du fil de laiton qui me semble mieux adapté .
je vais vous mettre en accord , le cable dont vous parlez est a mon avis en cuivre , donc trop mou pour le travail requis , j'utilise personnellement du fil de laiton qui me semble mieux adapté .
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Black Pearl 1/43 ZHL (made in china)
Et bien oui ,
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Black Pearl 1/43 ZHL (made in china)
Mc Fly a écrit:
ra !!!! mon pied a coulisse me raconte des carabistouilles depuis tout se temps alors ??????
Je ne parlais pas de mesures théoriques, mais de mesure... mesurées ! sinon j'aurai indiqué un diamètre de perçage différent!
ou alors celui que j'ai acheté, je me suis fait couillonné.... quoi que, je me rappelle avoir utilisé un pied a coulisse sorti d'une des boite du magasin de bricolage DANS le magasin, le jour de mon achat
je soutien ma mesure !!: 0,6mm de diamètre
Bonjour Guillaume
Bon je vais réexpliquer ce que je disais
Les fils électriques sont normalisés (dans leur dénomination ou appellation) selon la section de l'âme soit l'aire de la surface d'une coupe.
Un fil sera de 0.6mm², 0.9mm², 1mm², 1.5mm², 2.5mm², etc...Mais ces dimensions ne correspondent jamais au diamètre (que l'on retrouve selon Pi.r²)
Un câble PTT (ou réseau) n'a en réalité pas 0.6mm² de section même si elle est communément admise. Pour exemple un SYT AWG24 qui correspond à du 0.6mm² (pour l'ensemble des professions techniques) n'a en réalité que 0.2mm² de section soit un diamètre de 0.51mm.
Bon voilà pour la partie théorique, si tu veux le vérifier tu trouveras des tableaux de conversion sur le net.
Tout ce que je voulais dire est qu'on ne distingues pas les câbles selon leur diamètre mais selon une section, pour le reste j'ai vérifié hier avant de poster le diamètre d'un câble PTT, effectivement pas du 0.6 (de section)mais bien 0.55 de diamètre!!! 20 ans de certitudes qui s’effondrent d'un coup!!
Bon Jean Marc
Excuses moi de cet intermède technique, pour en revenir au projet qui nous anime, le fil de cuivre peut être très bon pour des anneaux par contre il est vrai que ce métal est très tendre, le laiton sera peut être plus adapté en fonction des configurations.
stf67- Nombre de messages : 700
Age : 48
Localisation : strasbourg
Date d'inscription : 02/08/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonjour
Outch tous ces chiffres pour un bout de cuivre ou laiton
Vous prenez pas la tête pour ca
Je ferais un essai avec ce fils et si c'est trop souple je l'étamerai en entier dans un bain d'étain ou j'essaierai de trouver du laiton mais avec un diam oups section si petit pas gagné la .
En tout les cas merci de votre aide et cool raoul , a l'aise blaise , relax max !!
Bonne journée
++
Outch tous ces chiffres pour un bout de cuivre ou laiton
Vous prenez pas la tête pour ca
Je ferais un essai avec ce fils et si c'est trop souple je l'étamerai en entier dans un bain d'étain ou j'essaierai de trouver du laiton mais avec un diam oups section si petit pas gagné la .
En tout les cas merci de votre aide et cool raoul , a l'aise blaise , relax max !!
Bonne journée
++
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
re,
Pas de problème le fil de laiton se trouve facilement en dia 0,5 mm .
par contre étamer un fil ne le rend pas plus rigide .
Pas de problème le fil de laiton se trouve facilement en dia 0,5 mm .
par contre étamer un fil ne le rend pas plus rigide .
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Black Pearl 1/43 ZHL (made in china)
Denis a écrit:re,
Pas de problème le fil de laiton se trouve facilement en dia 0,5 mm .
par contre étamer un fil ne le rend pas plus rigide .
Bonsoir
Désolé de te contredire mais l'étamage rigidifie bien le fil .
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
re
Alors c'est très bien , on ne se prend pas la tête
Denis
Alors c'est très bien , on ne se prend pas la tête
Denis
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Black Pearl 1/43 ZHL (made in china)
Bonjour
On est pas la pour ce prendre la tête mais pour ce détendre
Au fait petite pause sur le Pearl je viens de recevoir les fascicules de la Licorne.
Bonne journée
@pluche
On est pas la pour ce prendre la tête mais pour ce détendre
Au fait petite pause sur le Pearl je viens de recevoir les fascicules de la Licorne.
Bonne journée
@pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonsoir

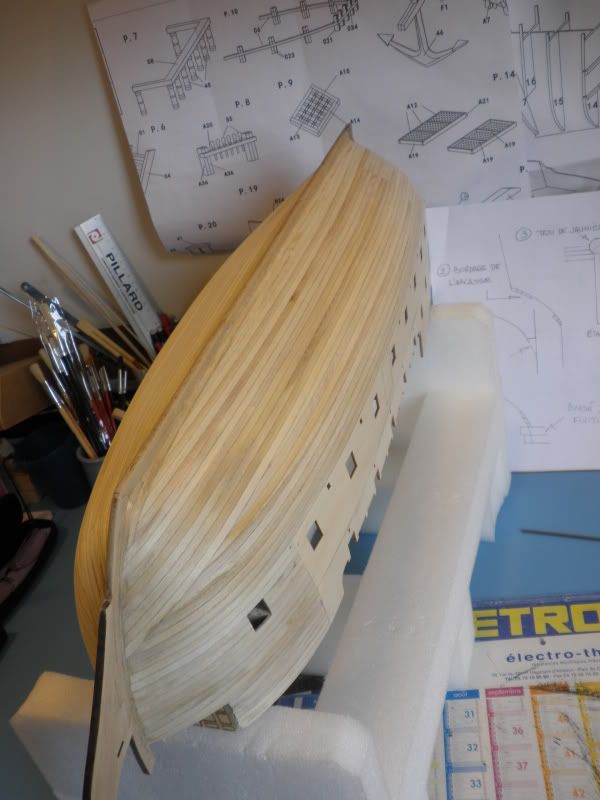

Bon je viens de finir de poncer un coté de la coque du Pearl ca ressort pas mal mais j'ai des petites infractuausitées a boucher (qualité du bois) pour avoir la meilleure finition possible pour le deuxième bordé donc je voudrais savoir le produit que vous utilisez : pate a bois, enduit ?

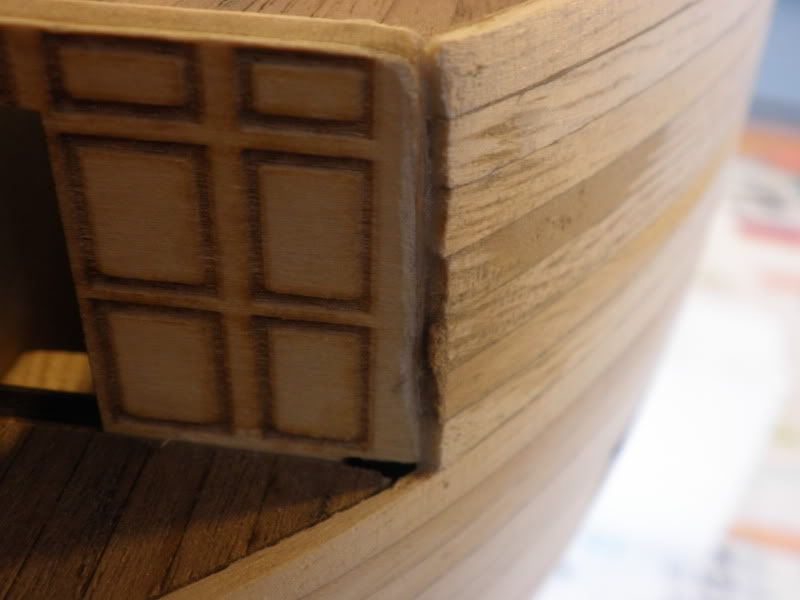

Les photos de détails sont en super macro ne vous affolez pas ce ne sont pas des crevasse de 3 mm

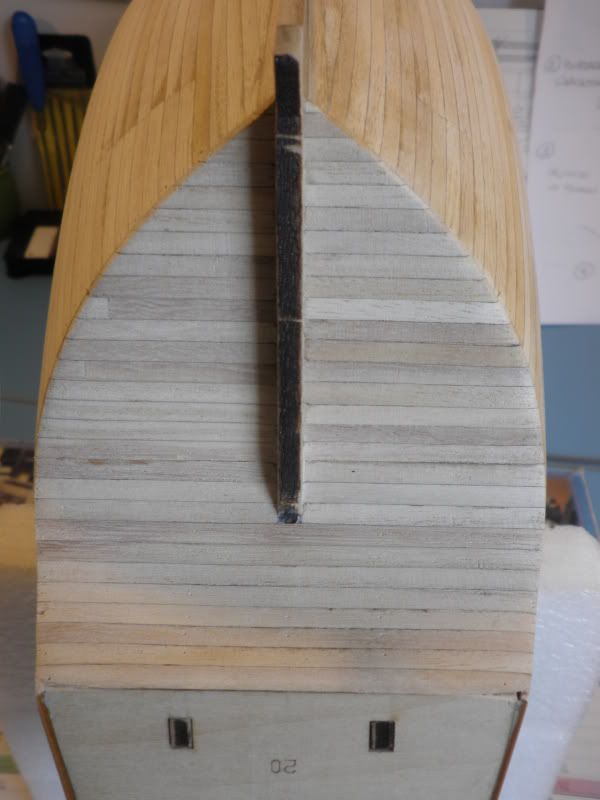

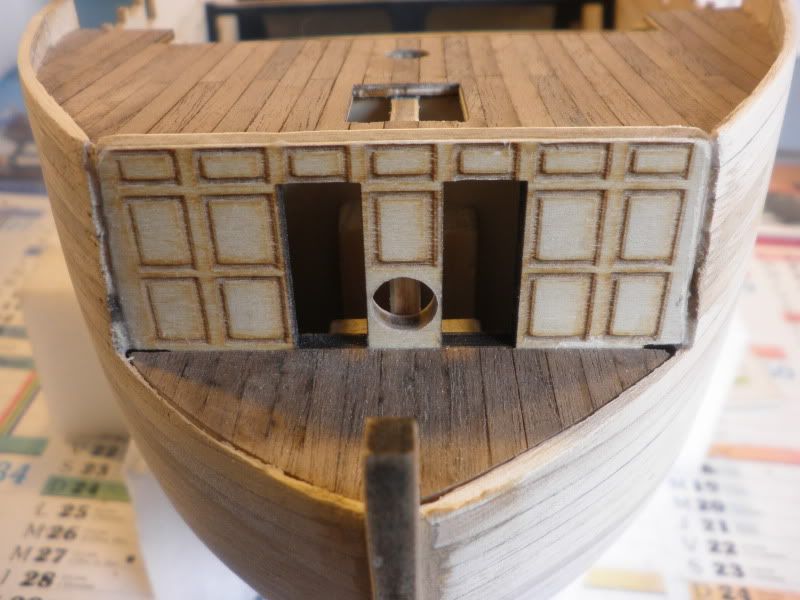

La différence entre les deux cotés

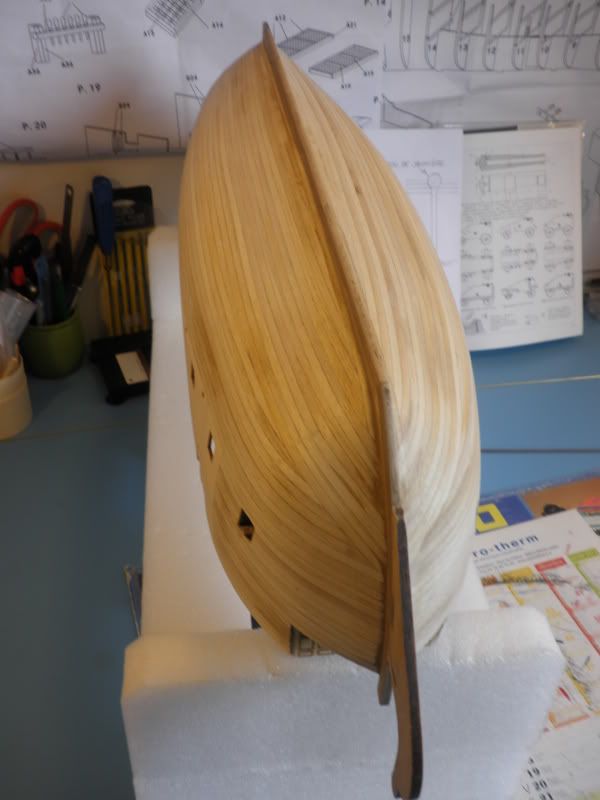

Une vue de coté
Merci d'avance pour vos conseils
@ pluche
Bon je viens de finir de poncer un coté de la coque du Pearl ca ressort pas mal mais j'ai des petites infractuausitées a boucher (qualité du bois) pour avoir la meilleure finition possible pour le deuxième bordé donc je voudrais savoir le produit que vous utilisez : pate a bois, enduit ?
Les photos de détails sont en super macro ne vous affolez pas ce ne sont pas des crevasse de 3 mm
La différence entre les deux cotés
Une vue de coté
Merci d'avance pour vos conseils
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonsoir Jean Marc
Personnellement je pense que ces anfractuosités ne gênent pas la pose du second bordé, les interstices vont de toute façon être comblés par la colle.
La seule chose qui peut te faire opter pour un rebouchage à la pâte à bois est le risque que le bord d'une lame de ton bordé de plaquage vienne à "tomber" dans cette crevasse et ne se soulève du coté opposé. Mais là il n'y a que toi qui peux le voir et juger...
Personnellement je pense que ces anfractuosités ne gênent pas la pose du second bordé, les interstices vont de toute façon être comblés par la colle.
La seule chose qui peut te faire opter pour un rebouchage à la pâte à bois est le risque que le bord d'une lame de ton bordé de plaquage vienne à "tomber" dans cette crevasse et ne se soulève du coté opposé. Mais là il n'y a que toi qui peux le voir et juger...
stf67- Nombre de messages : 700
Age : 48
Localisation : strasbourg
Date d'inscription : 02/08/2011
Re: Black Pearl 1/43 ZHL (made in china)
Sciure fine du meme bois + colle a bois diluée a l'eau .
Ponçage a l'issue
Bonne journée
@+Dominique
Ponçage a l'issue
Bonne journée
@+Dominique
Banton- Nombre de messages : 555
Date d'inscription : 19/01/2012
Re: Black Pearl 1/43 ZHL (made in china)
Bonjour,
il est parfois inutile de préparer une mixture colle et sciure (trop grosse)
Je tartine de la colle sur la surface combler, et je ponce de suite, le mélange colle + poussière de ponçage comble vite les imperfections.
l'action de ponçage chauffe un peu ce qui permet à la colle de sécher très vite
il est parfois inutile de préparer une mixture colle et sciure (trop grosse)
Je tartine de la colle sur la surface combler, et je ponce de suite, le mélange colle + poussière de ponçage comble vite les imperfections.
l'action de ponçage chauffe un peu ce qui permet à la colle de sécher très vite
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Black Pearl 1/43 ZHL (made in china)
re
perso , meme recette que Dom ,
je recupere de la sciure tres fine sous la scie ma chantourne ( lame fil) que tamise avec un petit tamis a farine....
amicalement herve:pirat:
perso , meme recette que Dom ,
je recupere de la sciure tres fine sous la scie ma chantourne ( lame fil) que tamise avec un petit tamis a farine....
amicalement herve:pirat:
Re: Black Pearl 1/43 ZHL (made in china)
Bonjour
He ben je vais avoir le choix de solutions merci a tous
De la poussière de ponçage de la coque j'en ai gardé donc je vais peu être essayé cette solution
Bonne journée
@ pluche
He ben je vais avoir le choix de solutions merci a tous
De la poussière de ponçage de la coque j'en ai gardé donc je vais peu être essayé cette solution
Bonne journée
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Bonsoir
Bon la première moitié de coque a été paschtiché et reponcé et on dirait une peau de bébé
A l'autre coté maintenant
@ pluche
Bon la première moitié de coque a été paschtiché et reponcé et on dirait une peau de bébé
A l'autre coté maintenant
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Re
Bon multi chantiers en ce moment
La coque est finie d'être ponçée
Il faut que je fasse le trou de jaumière
Comment finiriez vous la finition des virrures sur la cloison de poulaine ? patte a bois, découpe droite et rajout d'une baguette carrée 2x2 ponçée dans l'angle ....
Et voici le fameux tracé pour modifier le taille mer . Qu'en pensez vous ?
@ pluche
Bon multi chantiers en ce moment
La coque est finie d'être ponçée
Il faut que je fasse le trou de jaumière
Comment finiriez vous la finition des virrures sur la cloison de poulaine ? patte a bois, découpe droite et rajout d'une baguette carrée 2x2 ponçée dans l'angle ....
Et voici le fameux tracé pour modifier le taille mer . Qu'en pensez vous ?
@ pluche
jeanflo- Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011
Re: Black Pearl 1/43 ZHL (made in china)
Jean Marc
Pour la liaison virure-cloison, je vois effectivement bien une baguette adaptée...je pense que le rendu sera intéressant.
Quant au taille mer.....personnellement, je pense que ton tracé est au top. Il reprend la courbure de façon impeccable.
Ceci est mon avis.....mais je le vois bien comme tu veux le faire.
Pour la liaison virure-cloison, je vois effectivement bien une baguette adaptée...je pense que le rendu sera intéressant.
Quant au taille mer.....personnellement, je pense que ton tracé est au top. Il reprend la courbure de façon impeccable.
Ceci est mon avis.....mais je le vois bien comme tu veux le faire.
frédéric37- Nombre de messages : 685
Age : 69
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011
Page 6 sur 13 • 1, 2, 3 ... 5, 6, 7 ... 11, 12, 13
Sujets similaires
» Le Black Pearl au 1:50
» Canons Black Pearl
» Le Black Pearl sur plan au 1/40°
» UN DEUXIEME BLACK PEARL EN CONSTRUCTION (ZHL)
» Canons Black Pearl
» Le Black Pearl sur plan au 1/40°
» UN DEUXIEME BLACK PEARL EN CONSTRUCTION (ZHL)
MODELISME NAVAL BOIS :: CHANTIERS DE CONSTRUCTION NAVAL MAQUETTES STATIQUES :: MONTAGE DE VIEUX GREEMENTS , KITS BOIS
Page 6 sur 13
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
