Machine à corder

Message par Pierre_Coutreau le Lun 2 Avr - 9:58

Bonjour,

Je construit une machine à corder à moindre coût...
Voici les premiers éléments.

Fabrication du toupin avec un bouchon de produit ménager légèrement conique diamètre 40mm hauteur 40mm, un peu de fil laiton diamètre 0,8 et un petit rivet pour le centre...



6 engrenages nylon de 20 dents et un de 40 dents...






Je posterai la suite à mesure de l'avancement... à titre indicatif, prix des engrenages, 0,15 € les petits et 0,25€ le grand ( une folle dépense).

A suivre,
Amicalement à tous,
Pierre.

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par pito le Mar 3 Avr - 7:15

Trés interessante ta petite machine a corder ,mais ou a tu trouver tes engrenages ? Merci d'avance pour la reponce.

Cordialement pito
avatar
pito

Nombre de messages : 38
Date d'inscription : 28/01/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mar 3 Avr - 7:55

Bonjour les amis,
J'ai trouvé les engrenages ICI :
http://www.aduis-bricolage.fr/autres-accessoires-pl333.aspx?pg=333&p=1

Ca a un peu augmenté depuis mon achat, mais ça reste très raisonnable.

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mar 3 Avr - 8:25

Quelques photos de plus...

Fabrication de 6 crochets avec du fil de cuivre (Fil qui me servait autrefois à faire des selfs dans les amplis HF) Mais on peut utiliser des pitons en laiton.
7 morceaux de tube laiton de 20mm diamètre 4 extérieur (ce sera les axes des engrenages)
le tout assemblé par soudure étain ou collage si vous ne voulez pas souder.


Quelques rondelles trou diamètre 4mm


préparation des flasques qui vont maintenir les engrenages, j'ai utilisé du CP de 5mm, mais j'ai refait mes deux flasques en circuit epoxy cuivré sur une face car plus dur




Voilà les nouveaux flasques montés





A suivre...

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par jeanflo le Mar 3 Avr - 9:23

Bonjour

Trés intéressant cette machine cheers

A suivre avec attention sunny

++
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Machine à corder

Message par Cornic le Mar 3 Avr - 9:30

Je dirai même plus, très très intéressante cette machine !!!

Fonctionnement horizontal, ou vertical ?
avatar
Cornic

Nombre de messages : 261
Age : 47
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mar 3 Avr - 10:33

Merci les amis, pour le fonctionnement je pense faire un mélange des deux, 2 mètres en horizontal, puis une partie verticale via une poulie et un poids pour assurer la tension permanente.
Je devrais faire des essais... Sinon, l'option verticale reste possible car j'habite au 6ème étage, il faudra faire ça les jours de beau temps sans vent lol!
J'espère que le voisin du dessous ne coupera pas les cordes qui passent devant ses fenêtres lol!

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mar 3 Avr - 18:17

Premier essai en vertical sur une hauteur de 1,70m, pour commettre un cordage de 6 brins avec âme centrale en fil non extensible.
Le fil central est de la tresse de pêche et les autres fils sont du fil à coudre coton standard...
Quelques difficultés pour trouver la bonne tension, j'ai essayé avec des plombs de pêche jusqu'à obtenir un résultat acceptable.
Il faut que je modifie un peu le toupin...

Voici les photos de l'installation

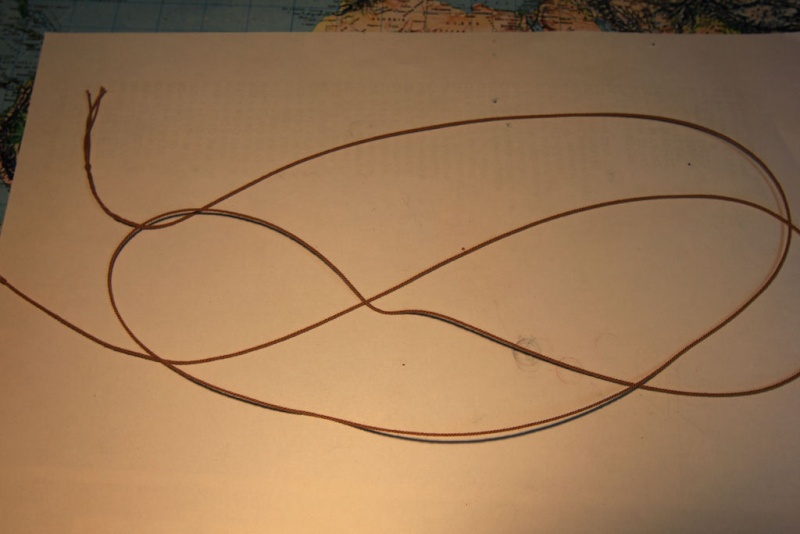

et voici la corde terminée... pas très jolie, mais ça va s'améliorer...



A suivre...

Amicalement,
Pierre


Dernière édition par Pierre_Coutreau le Mar 3 Avr - 19:14, édité 1 fois

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Cornic le Mar 3 Avr - 18:40

Toupin, Pierre, pas poupin ... Laughing
avatar
Cornic

Nombre de messages : 261
Age : 47
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mar 3 Avr - 19:14

Oui Cornic, Toupin Very Happy
Je suis distrait... J'ai commis une corde à trois brins, c'est parfait, je suis sur la bonne voie.
Plus tard je ferai un entrainement moteur...

A demain,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par coeurdemiel le Mer 4 Avr - 6:00

re

super bon plan la simplicite de cette machine


mon pere connaissait un ancien "cordier " qui travaillait dans les fermes, il appelait , le toupin , une Grenouille ............ (ne me demander pas pourquoi ..... )

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mer 4 Avr - 6:02

Bonjour,

Après quelques ajustages, voici les cordelettes que j'ai commises...
Matière première : Fil à crochet DMC 100% coton numéro 20 (existe en N° 10 et 30, donc plus fin et plus gros...)
Pour ceux qui seraient intéressés Le fil est DMC Babylo N° 20 Bobine de 50gr (367m) il existe en N° 30 bobine de 50gr (500m) et coûte 4,60€/ la pelote chez :
http://www.universbroderie.com/DMC-Loisirs-Creatifs.htm
Poids de lestage/tension 160 grammes (2 plombs de 80g)
Un peu d'huile de coude (en attendant la motorisation du dispositif)


La torsade est régulière...


Produits finis prêts à l'emploi, en 2 grosseurs...



N'hésitez pas si vous avez des questions... ce sera avec plaisir.

Amicalement à tous,
Pierre


Dernière édition par Pierre_Coutreau le Mer 4 Avr - 9:56, édité 1 fois

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mer 4 Avr - 6:07

Je viens de lire les commentaires de Coeurdemiel et de Denis, merci...
Pour la "grenouille" mon épouse se moque un peu de moi et elle dit que je fille la quenouille (comme Cendrillon ?), grenouille et quenouille, c'est proche comme consonance.

Et pour Denis, plus c'est simple, moins ça risque de tomber en panne, la preuve c'est qu'il y a moins de panne de vélo, que de panne de voiture lol!

Bonne journée à tous,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Denis le Mer 4 Avr - 6:09

Bonjour Pierre,

Une réalisation simple mais qui paraît efficace .


Je ne connais pas bien cette machine, cependant j'ai déjà vu commettre des cordages en expo.
Les deux ou trois machines que j'ai vues, travaillent horizontalement avec deux chariots, un comme tu as réalisé, l'autre avec lui aussi une rotation du cordage là où tu mets un poids.

Tu dis que tu vas motoriser ultérieurement, il me semble donc que tes engrenages devraient être tous du même diamètre, avec des engrenages plus petits tu multiplie la vitesse de rotation des torons, qui sera trop rapide il me semble ?
Denis
.
Nos messages se sont croisés j'avais supprimé pour mettre a la suite et de nouveau croisement

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mer 4 Avr - 6:23

Oui Denis, ça arrive que les messages se croisent...
Pour l'entrainement moteur, inutile de changer mes engrenages, sur l'axe central, après avoir enlevé la manivelle, je place sur cet axe un engrenage 40 dents, qui sera entrainé par un nouvel axe et engrenage de 20 dents, ainsi je retrouve un rapport de 1 ( 1 tour moteur = 1 tour sur les crochets).
J'ai un petit moteur 12 volts continu, il me sera donc facile de fabriquer une commande électronique variable et de prévoir un inverseur de polarité pour commettre des cordages à droite comme à gauche.
Si vous le souhaitez, je posterai les plans de la partie électronique.
Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mer 11 Avr - 8:50

Voici comme promis la motorisation de cette machine à corder...



Ce moteur sera alimenté par une alimentation de labo que je construis, j'ai commandé du perchlorure de fer pour graver le circuit de régulation/stabilisation.
Cette alimentation délivrera une tension continue, variable de 0v à 28volts sous 5 ampère, elle me servira d'alimentation à tout faire, pour ma perceuse 12v et bien d'autres choses...

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mer 11 Avr - 10:08

Je ne sais pas encore, Alain, mais je pourrais contrôler le vitesse de rotation du moteur avec l'alimentation réglable en tension...
Je te tiens au courant des résultats dans quelques jours... Very Happy

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Invité le Mer 11 Avr - 16:24

Ce forum mûrit bien je trouve .. , très intéressant ce sujet . Nous avons trouvé notre Géo Trouvetout.

Merci Pierre pour le partage ! cheers

Invité
Invité


Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Mer 11 Avr - 17:14

De rien Sigmund, c'est normal de partager, c'est le principe même d'un forum avec l'entraide...
Et puis cette petite machine, c'est dans mes cordes cheers Basketball

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Dim 15 Avr - 12:08

alain60 a écrit:Et le cable est tout aussi régulier qu'à la manivelle? scratch

Voici la réponse à ta question Alain...
J'ai terminé mon alimentation ajustable de 0 à 24 volts, et de 500mA à 7 ampères, je peux maintenant alimenter mon moteur 12 volts.
Le moteur commence à tourner à partir de 1,6 volts, très lentement, ce qui me permet d'avoir le même résultat qu'avec une manivelle.
Le poids qui sert à tendre la cordelette pendant qu'elle est commise est de 160 grs (2 plombs de 80)...



Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Invité le Jeu 24 Mai - 15:29

Bonjour.
J' ai lu avec attention l' ensemble de ces posts concernant votre machine à corder.
Vous mentionnez que vous avez "tatillonner" pour connaitre le bon poids du contrepoids en plomb pour obtenir
des "bons" torons lorsque la machine travaille en vertical.

Une autre approche si vous le permettez : la tension sur chaque toron ne s' effectue pas uniquement par le poids placé
en-dessous de votre "godet-toupin" mais aussi par la remontée plus ou moins lente de ce même toupin. Plus votre
toupin remontera facilement moins vos torons seront resserrés. A l' inverse : remontée plus "difficile" = torons plus
serrés.

La solution pour moduler la remontée du toupin réside donc (Vive Lapalisse) dans son propre poids. Et c' est là que votre
toupin est intéressant car c' est un "godet". Il suffit de plus ou moins le charger (grenaille de plomb, sable....) et vous obtiendrez
un toupin qui sera plus ou moins lourd. A savoir également que le poids du toupin variera avec le(s) diamètre(s) des fils
utilisés ; idem en fonction du nombre de fils utilisés.

En espérant avoir participer à faire tourner la machine.....
Cordialement. Luc.

Invité
Invité


Revenir en haut Aller en bas

Re: Machine à corder

Message par Pierre_Coutreau le Jeu 24 Mai - 16:56

Merci beaucoup Luc pour ces observations judicieuses..., mais je suis obligé de mettre un poids en bout de corde pour maintenir la tension indispensable.
Bien entendu, j'ai fais des essais avec divers poids dans le toupin, ce qui ralenti sa vitesse de montée suivant le poids.
Enfin, tout est question d'équilibre, et je suis satisfais du résultat.

Merci Luc et bonne soirée.

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Re: Machine à corder

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas
