HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Lun 28 Jan - 8:51

re a tous cheers


voila donc ce "gros" projet qui fait suite a l'achat d'un livre et d'un CD Room , il s'agit d'un Statenjacht, bateau typique Hollandais a fond plat du XVIe, XVIIe, et XVIIIe siecle

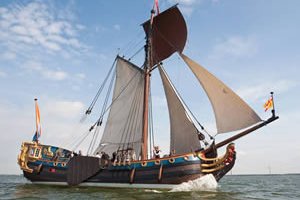

HET STATENJACHT UTRECHT 1746

Je vous propose la découverte de ce livre :



Ce livre de Ab Hoving est en fait une reconstitution historique d’un yacht d'etat du 18e siècle , d’après des plans trouve au Musée de la Marine de Rotterdam , plans tracé par Pieter Van Zwijndregt en 1746, et retravailler par Cor Emke
Ce projet a été commencé avec la pose de la quille en 1997, et le navire a trouver son élément en 2003 , plusieurs dizaine de personne ont travaillés sur cette réalisation,

Cette reconstitution Historique avait deux but : donner une formation et un emplois a des chômeurs de longue durée , et un objectif Historique , : faire de la recherche sur les techniques de construction du 17e et 18e siècle



Quelques chiffres :
Longueur : 23.5 mètres
Largueur : 5.5 mètres
Hauteur sous flottaison : 1.35 mètre
Poids total : 86 tonnes
Hauteur du mat : 21.5 mètres
Surface de voiles : 156 m2
Environ 300 m3 de chênes ont été nécessaire pour la réalisation de ce projet , chêne d’environ deux cent ans , provenant des bois du Danemark

Ce livre est très documenté en photos nous montre de la pose de quille , l’élévation des membrures , le bordages , la pose des ponts , et une grande partie sur les décorations dites Rococos qui sublime ce yacht , par contre ce livre possédant un Copyright je ne peux mettre que les photos publiques
Il est également disponible un CD Rom contenant les plans numérique de Cor Emke pour ceux qui voudrait le faire en modèle .....
Site officiel de ce Statenjacht UTRECHT : http://www.statenjacht.nl/

le projet est donc de construire ce Statenjacht au 1/24e en poirier , en me servant des plans , mais, en montage de "type Arsenal," en m'aidant de ce livre , projet qui durera, je pense quelques années ......

la premiere piece est l'etrave , qui est composée de : l'etrave , l'eperon , la frise , et , la courbe de capucine

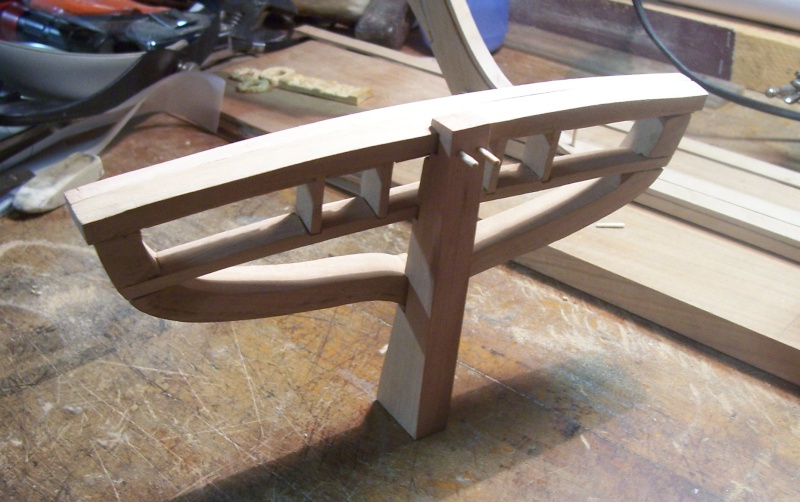

la piece suivante est l'arcasse , composé des estains , le la barre de pont , de la lisse d'hourdie( assemblage a mi bois ) , et enfin des montants de sabords



le tous monté a blanc sur l'etambot




ensuite viennent les allonges d'arcasse , au nombre de 6 , elles formes le chassis du chateau arriere et servent egalement de montants au 2 fenetres



j 'ai tenté les premieres sculptures ...... , la frise , et l'entourage d' un sabords ( 12 a faire )..avec des outils fabrication maison



suite au prochain episode ...........................

amicalement herve pirat






avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Lun 28 Jan - 9:20

Re
Et bien tu entre par la grande porte avec cette nouvelle réalisation.
Tu nous dévoile un peu plus sur tes nombreuses capacités.
Ne crois-tu pas au vu de ce départ, ce sujet devrait se trouver dans montage d’arsenal ?
Admirativement Denis


_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Lun 28 Jan - 9:30

re Denis ,

ben , en fait je travail sur plans et non sur une monographie , d'ou une "interpretation" , car les plans reste des plans , tout n'y est pas detaillés , et , il y a de nombreuse zone de doute ........... si tu le desire tu peus deplacer ce sujet
le fait d'avoir choisi se type de bateau , est un plaisir personnel , outre que le fait que j'aime les etrave " ventue et ronde " , ce bateau est litéralement "surcharge de sculptures baroque , et comme tu le sais , j'aime me lance des defis ....



amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Lun 28 Jan - 9:42

Re, compris en somme, comme pour la recouvrance, je ne l’ai pas placée dans modélisme d’arsenal.
Cette maquette est réalisée en s’inspirant des méthodes de travail d’arsenal, et je dois dire que les sculptures sont pour moi inaccessibles.
Denis

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par smoogler le Mar 5 Fév - 14:35

Bonjour vieux brigand c'est de toi il me semble cher coeurdemiel je constate que tu es revenu sur ce forum tant mieux c'est un très beau bateau que tu vas nous faire j'ai grand plaisir a regarder comment tu t'y prend pour les scultures tu as un bouquin qui t'indique comment procéder quel sont tes sources. En tout cas je vais continuer a regarder avec intéret ce que tu réalise bonne journée A+
avatar
smoogler

Nombre de messages : 180
Age : 70
Localisation : 35540 plerguer france
Date d'inscription : 03/03/2012

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Jérôme L.Olivier le Mar 5 Fév - 20:07

Re Hervé,
Je bave devant ton pas à pas tellement le travail est fascinant ! Very Happy
Je ne me lasse pas d'admirer ton travail l'ami ! pirat

Jérôme L.Olivier

Nombre de messages : 51
Age : 34
Localisation : Haute-Normandie
Date d'inscription : 05/12/2012

http://jerome-l-olivier-modeliste-naval.blogspot.fr/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Lun 11 Fév - 7:04

re les potos

un peu en stand by suite a un p'tit probleme au ligament de l'epaule gauche ..... mais j'suis toujours motive !!!

amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Lun 11 Fév - 17:46

Bonsoir Hervé,
Les problèmes de ligaments aux épaules je connais, et ce bi latéralement. Je résiste aux opérations chirurgicales grâce à des séances de kiné.
Bon courage et surtout ne force pas

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Lun 18 Fév - 7:45

re

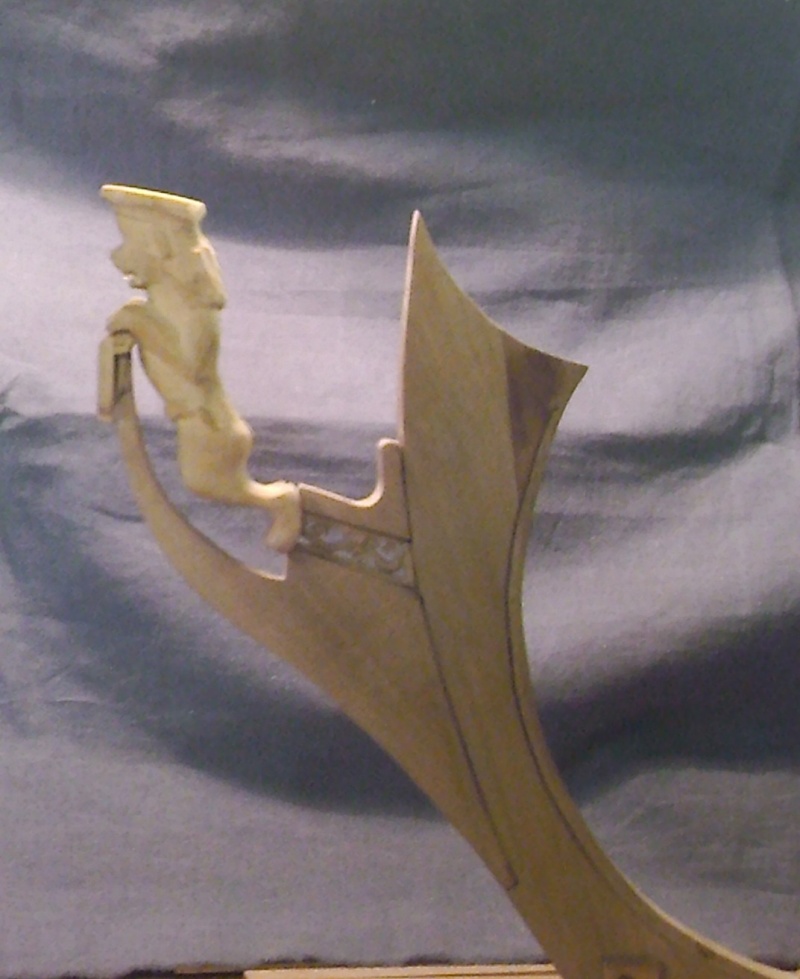

j'ai tenté la figure de proue , ce fameux lion qui ressemble plus a un personnage de dessin animé qu' a un vrai lion ,

decoupe ds 3 planchette de buis , puis chevillage par l'interieure



premier façonnage , ala fraise ronde de 5mm et 3 mm


montage a blanc , il reste encore pas mal de boulot





il reste encore pas mal de travail
amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Lun 18 Fév - 8:16

Bonjour Hervé,
Tu nous dis que tu as tenté ...
Pour un coup d'essai je trouve que ce n'est pas si mal.
Il reste les finitions bien sûr, ton ébauche laisse présumer une belle figure de proue.


_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par smoogler le Lun 18 Fév - 12:34

Bonjour coeurdemiel il faut déja avoir quelques notions de sculpture pour réaliser aussi bien comme tu dis une ébauche de tête lion je trouve çà superbe et je pense qu'au final elle ressemblera a une vraie tête de lion bonjour a vous tous smoogler
avatar
smoogler

Nombre de messages : 180
Age : 70
Localisation : 35540 plerguer france
Date d'inscription : 03/03/2012

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Mar 19 Fév - 7:18

re

merci les potos ,

peu en stand By , la serie continue avec le dremel qui a rendu l'ame ................. bon il avavit quant meme + de 10 ans

amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Mer 20 Fév - 7:18

re
j'ai fais le petit blason en tete d'eperon , et , j'ai pas resister a tenter un montage a blanc




plus tard les pattes arriere seront en appuis sur les joutereaus superieur et inferieur



tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Mer 20 Fév - 8:19

Bonjour Hervé,
C’est du très beau travail que tu nous réalise .Je dois dire que ta polyvalence dans le domaine du modélisme me laisse sur le cul.
En toute simplicité tu reviens sur ce forum par la grande porte.
Merci, continue de nous épater.
Ce type de modélisme me tente, cependant je n’ai pas encore franchis le pas, un jour peut-être ?

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par marcopolo le Mer 20 Fév - 9:00

plus un avec denis sur le cul !!manifique réalisation affraid

marcopolo

Nombre de messages : 18
Age : 57
Localisation : tournefeuille
Date d'inscription : 07/02/2013

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par smoogler le Mer 20 Fév - 9:16

Bonjour moi je trouve que tu as de vrais talents de sculpteur ce n'est pas si évident que çà j'arrive a faire des oiseaux où des dauphins il m'arrive de sculpter des hippocampes pour mes gamins mais ce que tu fais là c'est superbe à l'échelle de plus bonne journée a vous tous smoogler
avatar
smoogler

Nombre de messages : 180
Age : 70
Localisation : 35540 plerguer france
Date d'inscription : 03/03/2012

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Jeu 21 Fév - 7:30

re

merci les copains ,

Denis , faut te lancer , tu as le potentiel , la motivation , l'envie , tu as plus qu'a choisir le type de navire !!! he , je suis sur du resultat

ha "Vieux Brigan " , tu n'as pas a avoir honte , tes modeles ( tres nombreux) sont des exemples de rigueur et d' exactitude , le tous fabriquer de mains de maitre !!

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Lun 25 Fév - 9:51

re

allez p'tite suite , la criniere , les pattes avant et la couronne en court de realisation , ( desole pour les foto , toujours pas d'APN )






une ch'tite dernier pour vous montrez la bete originale , qui est vraiment tres originale

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Lun 25 Fév - 10:00

Tu n’as pas fini de nous surprendre, en fait ta sculpture de ce Lion est très proche de la réalité, Sans vison côte à côte, difficile de faire une différence.

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par smoogler le Lun 25 Fév - 11:59

Bonjour magnifique le model a peut être la gueule un peut plus ouverte mais c'est superbe tu le sculpte dans du buis Je sens que ton model vat avoir une superbe finition bonne journée a vous smoogler
avatar
smoogler

Nombre de messages : 180
Age : 70
Localisation : 35540 plerguer france
Date d'inscription : 03/03/2012

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par smoogler le Lun 25 Fév - 12:00

Bonjour magnifique le model a peut être la gueule un peut plus ouverte mais c'est superbe tu le sculpte dans du buis Je sens que ton model vat avoir une superbe finition bonne journée a vous smoogler
avatar
smoogler

Nombre de messages : 180
Age : 70
Localisation : 35540 plerguer france
Date d'inscription : 03/03/2012

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Lun 4 Mar - 7:24

re les copains ,

suite et quasi fin de cette "drole de bete "



la patine et le montage se fera ulterieurement

amuicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Lun 4 Mar - 7:35

Re bonjour,
Là je suis sur le c...
Les cuisses de ce lion me semblent un peu trop épaisses, cependant je serais heureux de pouvoir réaliser une telle sculpture.
Bravo Denis

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par coeurdemiel le Mar 5 Mar - 8:31

re
merci Denis , oui y'a encore un peu de matiere a otée , mais je vais faire un p'tit breack , histoire de reprendre plus tard avec une nouvellle vue
tite mise en situation a blanc , apres un passage a la brosse a dent et a l'alcool a 60° pour un decrassage





amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Denis le Mar 5 Mar - 8:39

Bonjour Hervé ,
Bon break, c'est vrai qu'il faut souffler de temps à autre, cependant lorsque l'on est dans ce genre de travail, il est souvent difficile de reprendre par la suite…..


_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: HET STATENJACHT UTRECHT 1746 (1/24e )

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
