Barque bordée à clins par Jungo1

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Barque bordée à clins par Jungo1

Message par jungo1 le Jeu 19 Avr - 12:14

Re

Là c'est vraiment le top, je ne fait qu'un petit "barquet" sur un moule voir ci dessous l'avancement:

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

En Fait, il y a très longtemps j'ai monté à partir d'un kit la caravelle Santa Maria et un peu plus tard commencé le thonier Marie Jeanne que je compte finir bientôt.

Voilà donc ma modeste réalisation qu'il faut terminer .

A bientôt

Gilbert


jungo1

Nombre de messages : 18
Age : 70
Localisation : 06
Date d'inscription : 18/04/2012

Revenir en haut Aller en bas

Barque bordée à clins par Jungo1

Message par Denis le Jeu 19 Avr - 12:18

jungo1 a écrit:Re

Là c'est vraiment le top, je ne fait qu'un petit "barquet" sur un moule voir ci dessous l'avancement:

A bientôt

Gilbert


re,
Pas si mal ce "petit début" ouvrez vite un sujet .

Denis

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis [Vous devez être inscrit et connecté pour voir ce lien]
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par frédéric37 le Jeu 19 Avr - 15:21

Bienvenue Gilbert

Je ne rajouterais rien......Ambiance, entraide et j'en passe...
Tout pour se sentir bien et évoluer dans notre passion.
Alors lances toi......nous sommes là !!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par jungo1 le Jeu 19 Avr - 17:54

Oui bien vu ! En fait j'ai monté le safran comme on monte les persiennes (volets) aux fenêtres Crying or Very sad

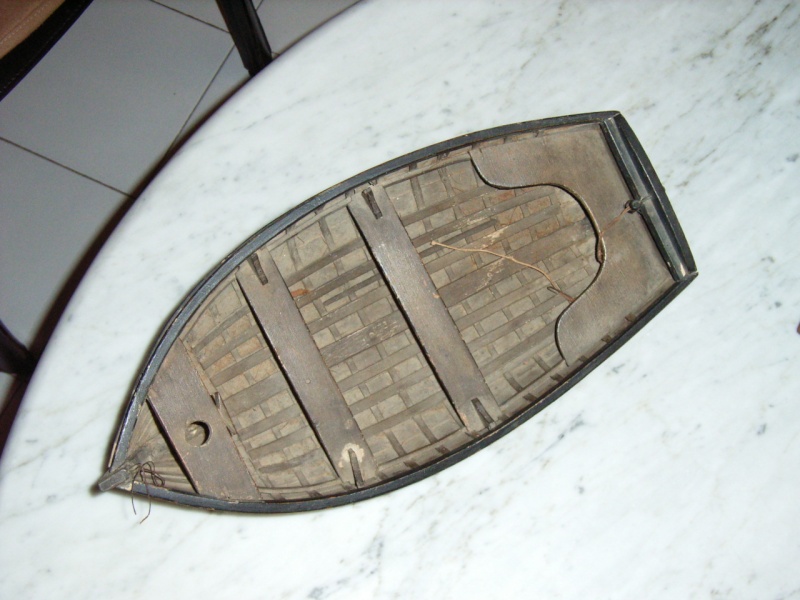

Ci-dessous la maquette qui m'a permis de réaliser le plan sur laquelle il n'y avait pas de safran.
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Le modèle étant très ancien j'ai fabriqué une sorte de trusquin pour relever les côtes des différentes sections pour réaliser le moule :

[Vous devez être inscrit et connecté pour voir ce lien]

Mais d'abord le plan sur papier millimétré

[Vous devez être inscrit et connecté pour voir ce lien]

Voilà vous savez tout ou presque

Gilbert


jungo1

Nombre de messages : 18
Age : 70
Localisation : 06
Date d'inscription : 18/04/2012

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par stf67 le Jeu 19 Avr - 19:02

Bonsoir Gilbert

Impressionnant de partir comme ça d'un modèle, de tracer les plans pour refaire un modèle...Bravo, nous aurons beaucoup à apprendre de toi... Very Happy
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par jungo1 le Jeu 26 Avr - 13:43

Bonjour à tous et toutes....

Pour alain60 j'ai modifié le sens de "l'aiguillot" (haut) du safran suivant ta remarque si gentiment imagée mais j'ai gardé le sens de l'aiguillot du bas du tableau, suivant le schéma tiré du traité de construction des bateaux en bois d' HENRI DERVIN (Fac-similé tiré à 250 exemplaires pour les amis du CHASSE-MAREE) (1990)
[Vous devez être inscrit et connecté pour voir ce lien]
la modif
[Vous devez être inscrit et connecté pour voir ce lien]
et pour finir en place
[Vous devez être inscrit et connecté pour voir ce lien]
à plus

jungo1

Nombre de messages : 18
Age : 70
Localisation : 06
Date d'inscription : 18/04/2012

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par Cornic le Jeu 26 Avr - 14:51

Très chouette ton canot', par contre ton mat m'a l'air vachement trop balaize ...
avatar
Cornic

Nombre de messages : 261
Age : 47
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par jungo1 le Sam 28 Avr - 8:46

Salut Cornic,
C'est un peu vrai le Ø en bas est de 14 mm et de 10 mm en haut sur le modèle original, que j'ai simplement reproduit (mat non haubané) si on considère l'échelle 1/12ème le modèle fait 410 mm soit à l'échelle 1 près de 5 mètres et les dimensions du mat Ø bas 168 mm et 120 mm en haut.

Mais à l'époque ils disaient " trop fort n'a jamais manqué " j'avoue que là pour un petit canot , c'est plutôt du très costaud Very Happy

cordialement


Dernière édition par jungo1 le Jeu 31 Mai - 18:09, édité 1 fois

jungo1

Nombre de messages : 18
Age : 70
Localisation : 06
Date d'inscription : 18/04/2012

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par jungo1 le Sam 28 Avr - 11:37

Bonjour alain et merci pour le compliment.

Je compte le peindre mais pas comme l'Edouard , car le bois utilisé pour la construction est du samba , seule la quille et le safran sont en merisier, normalement il aurait fallu prévoir des "rivets" pour tenir les virures mais je n'en mettrai pas. En ce moment je n'est guère de temps mais je prépare quelques pièces d'accastillage.

Je mettrai quelques photos au fur et à mesure de l'avancement.

J'avoue que j'ai un faible pour les bateaux (voiliers) de travail, quand on voir ce que fait smoogler je suis très admiratif sur son travail, le réalisme et le côté rustique (au sens noble du terme) de ses maquettes, leur présentation avec leur histoire, me plaisent beaucoup, tout autant que les autres constructions à partir de kit ou des modèles d'arsenal .

A plus.

jungo1

Nombre de messages : 18
Age : 70
Localisation : 06
Date d'inscription : 18/04/2012

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par Cornic le Sam 28 Avr - 19:40

Effectivement, vaut mieux trop au pas assez, mais sur un canot de cette taille, ça fait vachement de poids dans les hauts, et niveau stabilité c'est pas top. Mais bon, si c'est une reproduction, y a rien à dire.

J'aime bien ta coque, elle est très chouette, et tes clins sont très bien assemblés.
avatar
Cornic

Nombre de messages : 261
Age : 47
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par snoopy52 le Lun 29 Avr - 16:28

bonjour,
bravo pour ton boulot
très intéressé avec la construction des bordés clins
la question est :
- comment as-tu déterminé le 1er clin contre la quille ?
tes lattes sont-elles rectangulaires ou bien elle s'affinent en avant ou arrière ?

claude

snoopy52

Nombre de messages : 3
Age : 64
Localisation : tournai belgique
Date d'inscription : 29/04/2013

Revenir en haut Aller en bas

Re: Barque bordée à clins par Jungo1

Message par jungo1 le Mer 26 Nov - 15:15

Bonjour,

Je viens de m'apercevoir que le forum est à nouveau ouvert, et c'est très bien ainsi, alors je vais te répondre .
Pour déterminer le premier clin contre la quille il faut au préalable déterminer le nombre de clins constituant la coque. Les lattes dont je disposait (15mmx2mmx1000mm).
Au niveau du moule j'ai divisé chaque couple par parts égales du liston a la quille du nombre de clins qui devront constituer le bordé, quand ce travail est réalisé il faut présenter la première latte (en la fixant provisoirement) et tracer au niveau de chaque couple à l'aide d'un compas la partie à tailler. Ensuite récupérer cette latte et à l'aide d'une baguette souple tracer au crayon la partie à découper, une fois cette latte "ajustée" se servir de cette dernière pour ajuster celle qui ira sur l'autre bord et ainsi de suite jusqu'au liston.
Les lattes sont donc affinées d'avant en arrière et même quelquefois elles prennent la forme d'un grand "S", et j'ai été amené à coller sur champs deux lattes de 15mm sur une partie de la longueur pour pouvoir obtenir la forme "idéale"

J'espère avoir été clair.
A bientôt

jungo1

Nombre de messages : 18
Age : 70
Localisation : 06
Date d'inscription : 18/04/2012

Revenir en haut Aller en bas
