Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Jacques Vogel le Lun 7 Mai - 15:37

Re-bonjour,

Le pont est posé ? il faudra manipuler délicatement les pièces en les posant
Sinon, avant de le poser, il serait judicieux de positionner des barrotins qui consolideront, par en-dessous ledit pont.
Bonne soirée
Jacques
avatar
Jacques Vogel

Nombre de messages : 51
Age : 67
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Michel Saunier le Lun 7 Mai - 16:15

Tu peux solidifier ton pont en passant sur le bois abondamment de l'enduit cellulosique, une ou deux couches. Après un léger coup de paille de fer très fine pour lisser et hop!, le tour est joué. (Respire pas trop ou bien tu seras bourré, aère bien)
avatar
Michel Saunier

Nombre de messages : 121
Age : 76
Localisation : Fontaine sous Jouy 27
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Mer 9 Mai - 19:06

Lattage du pont "batterie principale"

1 semaine de boulot
















voilou

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Mer 9 Mai - 19:11

J'ai trouvé un petit perso au 1/72 (échelle proche)
il faudra que je le bidouille, mais cela donne une idée:






















devant les embarcations ...



a suivre, perçage des sabord de cette batterie, finitions du grand canot

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par coeurdemiel le Jeu 10 Mai - 5:59

re Guillaume

ben ..... du bel ouvrage !!

au 1/76e y te faut quelle taille de personnage ??

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Jeu 10 Mai - 6:00

je suis au 1/75 sur se navire.

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par coeurdemiel le Jeu 10 Mai - 6:03

re

oui , c'est vrai , rien au 1/75 e , mais peu etre au 1/76 ???

amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Jeu 10 Mai - 6:06

Very Happy merci, mon perso au 1/72 va prendre quelques coups de scalpel bien placés. il n'y paraitra plus, a cette échelle, 1mm de moins sera déjà bien.

une fois le casque et les poches viré, se sera bon Very Happy

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Cornic le Ven 11 Mai - 11:03

Par contre, avoir un seul personnage, à titre de référence pour l'échelle peut être intéressant ...
avatar
Cornic

Nombre de messages : 261
Age : 47
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Jacques Vogel le Ven 11 Mai - 12:38

Bonjour,
J'avais lu et donné mon avis sur la réalisation des embarcations pensant que ta contre-forme en balsa te servirai pour en réaliser le bordé, sur membrures, en poirier ou toute autre essence!!! Je suis tout aussi navré que Alain de la finition... C’était surement une première réalisation ?!

J'ai cru apercevoir une serre-gouttière de forme rectangulaire ? elle doit avoir la forme d'une "plinthe à gorge" utilisée de nos jours dans les laboratoires, cuisines...

Là aussi, je rejoins Alain quant à la figurine. Il est très difficile de combiner figurine et arsenal (ou autres réalisations) car cela ne peut qu'être discordant. Par contre, comme le suggère Cornic : "un personnage pour référencer l'échelle". Oui et non; car il me semble plus opportun de positionner le "personnage" encré et ancré dans la monographie .

Je ne doute pas que tu sauras en tirer des conclusions constructives et te remercie d'avoir prêté attention à ma plume.
Bon week-end. De mon côté, demain je vais exposer différentes maquettes d'Arsenal et autres, dioramas, peinture...

Bien cordialement
Jacques
avatar
Jacques Vogel

Nombre de messages : 51
Age : 67
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Sam 12 Mai - 16:59

Merci pour toutes vos informations,

concernant les canots, je pensais le laisser brut comme cela. ce sont mes premiers, je doit m'améliorer sur se sujet. pour reprendre la chaloupe, j'ai cassé la forme en le démoulant... la refaire, est pour le moment hors de mes projets.

a la limite, si ils sont bachable, je peux les bâcher Very Happy (cache misère héhéhé)

pour la couleur des appartements des officier, je me réfère a l'hermione, mais une question mes apparue hier soir, les sabords conservent ils leur rouge?

autre question, protéger vous vos modèles conre les nuisibles?

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Cornic le Sam 12 Mai - 18:07

Guillaume JARDIN a écrit:...a la limite, si ils sont bachable, je peux les bâcher Very Happy (cache misère héhéhé) ...

Oh là mat'lot on n'est pas sur un liner, cré non de d'là !!! affraid
avatar
Cornic

Nombre de messages : 261
Age : 47
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par frédéric37 le Sam 12 Mai - 18:19

ohhhhhhhhhhhhhhhhhhhh Guillaume !!!!!!
Moi je suis en train de refaire mon canot sur le San Juan, pour ne pas me prendre une prune par Alain (coéf. 7 à mon examen) !!!!
Alors un effort que Diable !!!!!!!!!!!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par coeurdemiel le Dim 13 Mai - 6:20

re ,

pour tes canot , tu peu pas les "reborder" par dessus avec un bois de placage , bois ébénisterie , de 0.3 mm epaisseur

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Jeu 7 Juin - 19:37

Cela aura été long, mais voici les 30 sabords de la grand rue:

avant:



après:








pour le bordé bâbord, 15 sabords, 15coupures aux doigts!!

la suite, prochainement!

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Jeu 7 Juin - 21:12

Merci pour l'info,

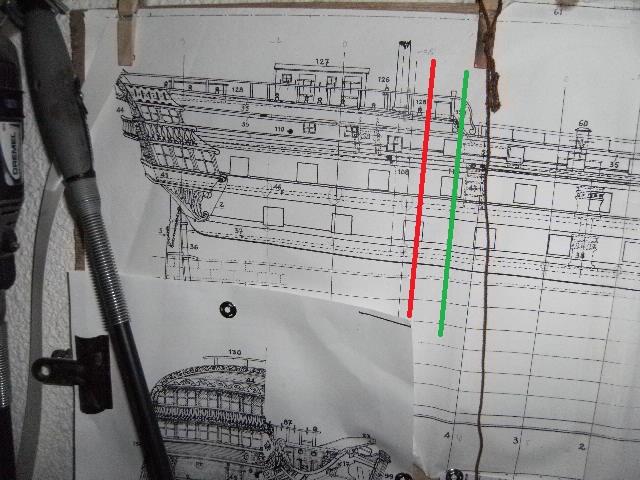

concernant la zone 'officiers', le gris doit s'arreter où?
ligne verte ou ligne rouge

dois-je peindre les cadres des sabords également?


Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Neko le Jeu 7 Juin - 22:31

Tiens, cette méthode de construction me dit quelque chose! Wink
avatar
Neko

Nombre de messages : 25
Age : 39
Localisation : Amiens
Date d'inscription : 28/05/2012

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Juin - 6:18

Very Happy
merci

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:02

Pose des lisses de plat-bord:
coté tribord




avec le petit décroché:







peinte en noir 'encre de chine'



Et le verso....







je n'ai pas d'image pour la teinte en noir de cette lisse... Il va falloir que j'y remédie se soir.

je profite de ce post, pour mettre une onzième image, j'ai plaqué le vaigrage Bâbord:



Vous noterez que le serre gouttière a été biseauté... normal, il vas se voir celui si Very Happy

a suivre:
vaigrage tribord
peinture des vaigrages

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:03

Coucou

Finitions et peintures (rouge, le gris viendras plus tard) du vaigrage de la grand rue





Confection de pitons (environ 50) pour le gréement des affut et canons visibles, mais également pour la corde de maintient des canots:





Y a plus qu'as les peindre en noir...

Bordage inter-préceintes bâbord:







A venir:
Cloison de coltis
Affuts?

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:04

Voici la cloison de coltis ajouré des portes et sabords:



Et la muraille plaquée, poncée, et finie







a suivre, les affuts d'artillerie du pont secondaire

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:04

Voici le montage de la première partie des affuts pour les canons de 18£

Pour les affuts visible par la grand rue, il faut en représenter un minimum.

J'ai fait des tirages pour un bordé de canon visible, 6 en l’occurrence pour cette fois.
Je glisse mes copies dans une pochette plastifié 'cristal'


et j'y colle des tasseau de 2*2mm en escalier.



Pendant le séchage, je me suis confectionner une lame a trancher Ep. 0.5mm, cet outil de coupe me serra utile pour le débit de mes affuts non visibles (gain de temps)



une fois sec, nettoyées, les toutes petites pièce confectionnées, voici un affut (7 pièces de bois pour le réaliser





Les affuts non visibles avancent eux aussi:



Le déjà réalisé, en attente de peinture





Je me suis basé sur cette photo:

Link: http://www.hermione.com/la-construction/2009/652-marquage-des-affuts-de-canons.html

a suivre: finition des affuts + mise en couleur

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:05

Coucou a tous,

Finition et peinture des 30 affuts.



Ils aurons besoin de certaines retouches, mais sont finalisé à 90%







De ce genre:



Petit test a blanc...



A poste ainsi que les piton d’amarrage
seul les pitons visible sont installés







A suivre...
La cuisine (peut être!)

Code:
Désolé, certaines photos sont de taille inhabituelle, les images sont prise avec mon gsm, suite a un emprunt de carte mémoire de mon APN.

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:06

@Alain60: tu ne m'as dit où tu avais acheté ton brunisseur.

Suite, et ne croyez pas que je me 'Braque' bounce

Il aura fallut commencé par confectionner les cordage au diamètre 'kivabien' (0.75mm)

Bidouillage d'un outillage pour garantir la même longueur sur chaque braque des affûts de 18£



'Gros plan' sur mes petits nœuds



Et même sur mes gros doigts Laughing



Pause photo au bout de six, à vrais dire, 15 minutes par braque, tout de même!



Et mise a poste.





Premier bordé:



Et les deux bordés:

.

A suivre: Garant de palan pale

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Ven 8 Mar - 12:06

suite:

sur mon plat de MILLIPUT, je raye dans un sens et dans l'autre:





3 heures de sèchage du coup il me faut une occupation... passage d'encre de chine:



voici mon plat de MILLIPUT:



Montage du chassis:



Peinture, assemblage, poncage:





In situe:









une belle cuisine !!!

celle si est terminé, pour ce quelle se verra...

a suivre: gréement/fin des affut de 18.

Guillaume JARDIN

Nombre de messages : 148
Age : 34
Localisation : 13
Date d'inscription : 15/04/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
