Une petite scie circulaire "maison"

+2
bruno62
Pierre_Coutreau
6 participants

Aller en bas

Une petite scie circulaire "maison" Empty Une petite scie circulaire "maison"

Message par Pierre_Coutreau Lun 19 Mar - 13:10

Bonjour,
Voici une scie circulaire maison pour couper mon bois en 1,2 x 2 x longueur afin de confectionner des caillebotis.

Une petite scie circulaire "maison" 00611

Une petite scie circulaire "maison" 00711

Les images parlent mieux qu'un commentaire, mais je suis prêt à fournir d'éventuelles explications.
A noter le système de fixation de la lame, qui est sécurisé, pour empêcher qu'elle aille n'importe où si elle se desserrait sous l'effet des vibrations.

Amicalement à tous,
Pierre.

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par bruno62 Dim 25 Mar - 14:12

bonjour ,tres bonne astuce .
je la met dans mon panier ca servira sans doute.
merci du tuyau.
bruno62
bruno62

Nombre de messages : 16
Age : 56
Localisation : pas de calais(houdain62)
Date d'inscription : 20/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par frédéric37 Dim 25 Mar - 20:14

N'ayant pas encore beaucoup d'outils....voir même pas beaucoup du tout, je note......
Je me suis aperçu que dans pas mal de cas cela me serait utile.
Le cutter c'est bien, mais certaines découpes.....il faut une heure !!!!
frédéric37
frédéric37

Nombre de messages : 685
Age : 68
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Denis Lun 26 Mar - 5:13

Attention l'idée est bonne , cependant configutée de la sorte = DANGER

La scie circulaire doit être sous le plan de travail et non dessus
Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Pierre_Coutreau Lun 26 Mar - 13:00

C'est exact Denis, mais c'est provisoire car j'achète demain une scie à chantourner. Cette petite scie "dangereuse" m'aura toutefois rendue beaucoup de services.
Amitiés à tous, demain je rentre à Lyon, après une balade en Indre et Loire et un petit séjour chez ma soeur à Montluçon.

Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Invité Lun 26 Mar - 13:12

Bonjour Pierre

La scie à chantourner ne remplacera pas cette scie circulaire improvisée .. scratch
Je ne possède pas de scie circulaire, mais pour avoir essayé de " tirer droit " avec une scie à chantourner, je peux te dire que c'est pas gagné .. No

Invité
Invité


Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Pierre_Coutreau Lun 26 Mar - 15:39

Bonjour Sigma,

Tu as surement raison, je proposerai un autre montage, avec la lame de scie en dessous, comme dit Denis qui a raison, car seule la partie supérieure de la scie doit dépasser.
Je fais ça demain dans la soirée ou mercredi au plus tard, après être rentré à Lyon.

Amicalement,
Pierre.

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Denis Lun 26 Mar - 17:06

bonsoir Pierre ,
j'avais déjà proposé ce type de petite machine la tienne est plus simple avec les modifs ok ...... voir ici
https://denis-59.forumpro.fr/t229-scie-peu-couteuse-pour-debiter-les-bordes
de plus tu propose ton sujet le 19 mars !!!!!! fête des menuisiers charpentiers , tu as visé juste .
Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Pierre_Coutreau Mer 28 Mar - 17:31

Je ne savais pas pour la fête des menuisiers et charpentier...

Voilà comme promis les modifications pour que la scie soit sécurisée. En image.

Tout d'abord un peu de matériel :
Une cornière aluminium de 40 x 40 de récupération, c'est pourquoi vous verrez des trous dans le métal qui ne servent à rien, mais qui ne gênent pas...
J'en ai coupé deux morceaux de 172 mm chacun puis une cale en bois dur de 28 x 30 x 140mm dans laquelle j'ai fait une encoche.
Une petite scie circulaire "maison" Scie_012

Traçage des parties à découper ( avec les moyens du bord, je n'ai pas de fraiseuse)

Une petite scie circulaire "maison" Scie_013

Les pièces après découpe...

Une petite scie circulaire "maison" Scie_014

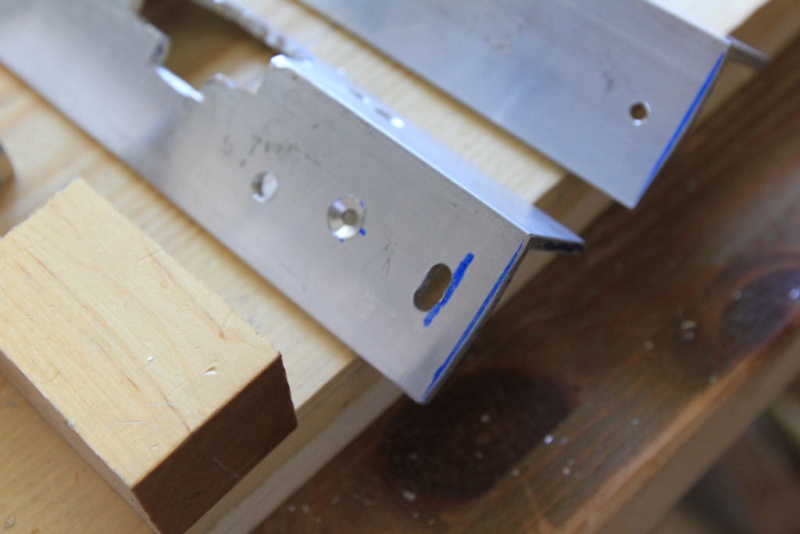

Les deux équerres seront assemblées entre elles, alors des trous pour les visser entre elles, dont deux oblong sur l'équerre inférieure.

Une petite scie circulaire "maison" Scie_015

Et des trous fraisés sur l'équerre supérieure

Une petite scie circulaire "maison" Scie_016

au montage ça donnera à peu près ça.
Une petite scie circulaire "maison" Scie_017

Après avoir fixé la cale en bois sur mon support, je fixe l'équerre inférieure sur la cale avec 4 vis

Une petite scie circulaire "maison" Scie_018

Je monte la perceuse sur le support pour m'assurer que tout se présente bien et que la scie ne touche pas les équerres ou la cale.

Une petite scie circulaire "maison" Scie_020

Je met en place l'équerre supérieure et grâce aux trous oblongs, je peux régler l'épaisseur de coupe.

Une petite scie circulaire "maison" Scie_021

Une petite scie circulaire "maison" Scie_022

Et voilà !

Désolé Denis si j'ai mis 11 images au lieu de 10 lol!

Amicalement à tous et n'hésitez pas si vous avez des questions...
Pierre.



Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par stf67 Mer 28 Mar - 18:30

Bonjour Pierre

Effectivement modifications intéressantes techniquement car elle offre une possibilité de réglage supplémentaire, mais le plus important reste néanmoins l'aspect sécurité...Donc positif en tout points Very Happy

Seul bémol, la onzième photo, essayes d'en supprimer une car à grappiller une petite photo par ci et par là, d'autres membres ne comprendrons plus qu'il faut se limiter à 10 photos....Évitons tout débordement..Merci
stf67
stf67

Nombre de messages : 700
Age : 48
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Denis Mer 28 Mar - 19:04

Bonsoir Pierre ,

La règle est 10 photos par post, j'ai supprimé une photo qui faisait doublon.
Une question est-tu gaucher ?
Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Stephane Mer 28 Mar - 19:14

bonsoir tout le monde

moi oui
pourquoi ?

Stephane

Nombre de messages : 10
Age : 50
Localisation : ESSONNE
Date d'inscription : 25/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Pierre_Coutreau Mer 28 Mar - 21:11

Désolé, je ferai attention à ne poster que dix photos...

Pour Denis, je suis droitier.

Amicalement,
Pierre.

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Denis Jeu 29 Mar - 4:47

s3rpico a écrit:bonsoir tout le monde

moi oui
pourquoi ?

Bonjour Pierre , s3rpico ( un prénom serait plus convivial)

Dans ce cas ta scie est toujours dangeureuse , pour un droitier, il faut inverser le sens de rotation de la lame .
Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Pierre_Coutreau Jeu 29 Mar - 7:12

Désolé Denis, mais bien que je sois droitier, je suis gaucher "visuellement" car je ne vois que d'un oeil (accident dans mon enfance).
J'ai aussi une perceuse qui tourne dans les deux sens par inversion d'une commande, je pourrais l'utiliser et retourner la lame sur son support...

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Denis Jeu 29 Mar - 9:07

et bien dis donc je suis aussi gaucher visuellement !!!!! . problème de naissance lésion sur la rétine .

J'ai aussi une perceuse qui tourne dans les deux sens par inversion d'une commande, je pourrais l'utiliser et retourner la lame sur son support...
C'est la bonne solution .
Fait un essai pour ta lame tu verra qu'il est plus facile pour un droitier de travailler dans ce sens .
Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Pierre_Coutreau Jeu 29 Mar - 9:32

Merci pour les recommandations Denis, je ferai l'essai...
Je n'ai que peu d'expérience dans le travail du bois, ma spécialité c'est l'électronique et les radio-communications (bande des 100Mhz).

Amicalement,
Pierre

Pierre_Coutreau

Nombre de messages : 202
Date d'inscription : 01/03/2012

Revenir en haut Aller en bas

Une petite scie circulaire "maison" Empty Re: Une petite scie circulaire "maison"

Message par Denis Jeu 29 Mar - 10:15

Pas de soucis, le forum est bien là pour le partage des compétences. J'ai abandonné le rc naviguant faute de connaissances. Nos échanges serviront sûrement a d'autres membres.
