Soleil Royal Empty Soleil Royal

Message par jeanflo Jeu 15 Mar - 19:46

Bonsoir

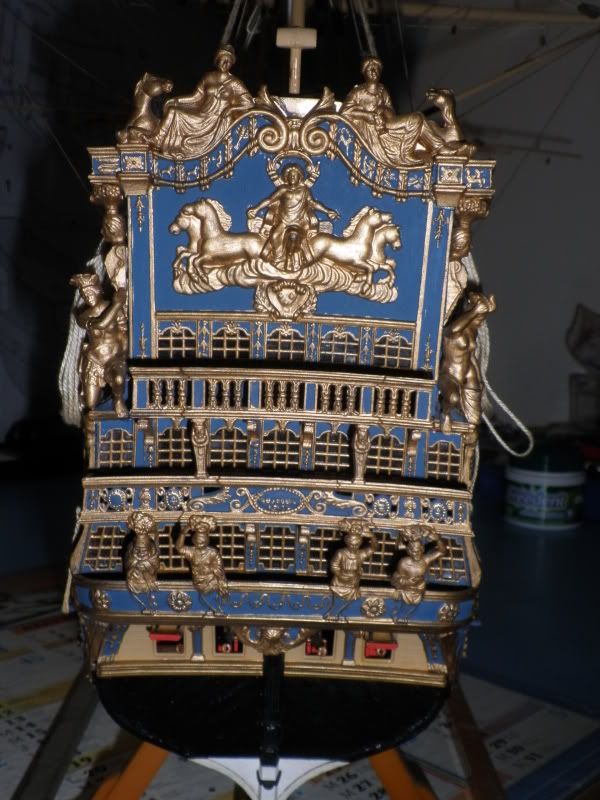

Je recherche toutes docs,photos,dessins enfin tout et rien sur le Soleil Royal .(ce que l'on trouve pas sur le net bien sur suis pas fainéant a ce point Sleep )

Soleil Royal P1210019


Merci de votre aide .

@ pluche
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par Banton Jeu 15 Mar - 21:34

Hola Jeanflo .

Soleil Royal :

Clic sur les photos pour agrandir ( les textes sont en espagnol , les photos pour le moins pourront t'aider )

[Vous devez être inscrit et connecté pour voir ce lien]

@+Dominique Wink

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par Banton Ven 16 Mar - 0:04

alain60 a écrit:Bizarre. Very Happy Ce sont deux kits de Mantua, mais celui de San Martin est incomparablement plus réaliste, en particulier, le château arrière.

Hola mi Viejo ... a la bonne heure tu suis Very Happy Very Happy

maintenant a savoir ce que veut faire exactement Jeanflo car il y a aussi le Heller au 1/100
ici
[Vous devez être inscrit et connecté pour voir ce lien]

ou là Very Happy
[Vous devez être inscrit et connecté pour voir ce lien]

Dans tous les cas c'est un modele respectable study Very Happy


Feliz noche para todos
@+Dominique Wink

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Ven 16 Mar - 7:25

Bonjour

Merci pour les liens amigo cheers

La version Heller c'est celle de la photo au dessus que j'ai fait il y a 20 ans et qui est en mode restauration en ce moment.

Nan je vais m'attaquer a la version bois (celle d'ALtaya j'ai trouvé la collection complète non commencée) enfin quand je dis attaquer pas tout de suite je vais finir le Pearl d'abord mais je commence a récolter un max de docs .

Faut dire que ce bateau m'a toujours fait réver et j'ai revendu deux kit pour pouvoir me l'offrir donc ca fait une semaine que je vérifie toutes les pièces (surtout les ornements et dorures en laiton) pour voir si il ne manque rien et si ils sont en bob état. Un gros chantier en perspective mais le pas a pas est vraiment bien fait.

Voilou Merci de votre participation a ce futur projet.

Bonne journée.

++
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Sam 17 Mar - 8:58

Bonjour

Je vais encore avoir besoin de vous car je compte modifier un peu ce kit car les sabords aveugles et canons a piquer font vraiment pas beau .

Donc je voudrais savoir svp:

Le type (enfin taille ) de canons qu' il me faudrait pour ce trois ponts .
Sachant que les 4 sabords de retraites et les deux de chasse sont équipés.

Le suel truc qui me géne c'est que les blasons ou armoiries désinés sur les canons n'y seront plus scratch

J'ai trouver des trucs sur le net mais cela diverge pas mal

Le kit est l'échelle 1/70.

Merci d'avance pour votre aide .

Je continue mes recherches study

@ pluche


PS : Peu être faut il déplacer mon sujet dans "projet" même si il est lointain lol! A vous de voir

re++
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Sam 17 Mar - 12:30

Re

Merci d'avoir déplacé le sujet cheers

Armé à 104:
28 x 36Lb
30 x 18
28 x 12
18 x 6


Donc c'est la version 104 canons :

1ère batterie + retrait 30

2ième batterie x 28

3ième batterie x 28

Gaillard AR /AV + la dunette + chasse x 18


Ton Lb c'est le calibre je supose ? je vais voir pour trouver les tailles en mm study

Merci pour ton aide

PS : Heller a fait une version 108 canons lol!


++
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Lun 19 Mar - 12:26

Re

Je sais que je vais allé faire un tour au piquet mais j'équiperai les canons de chasse et retrait (méa culpa ).

Donc je résume :

Batterie basse x26 (13 sabords x2) 36 Lb
Sabord retrait x4 (4 sabords) 36 Lb
Batterie médiane x 28 (14 sabords x2) 18 Lb
Batterie haute x 28 (14 sabords x2) 12 Lb
Gaillard Avant x6 (3 sabords x2) 6 Lb
Gaillard arrière x10 (5 sabords x2) 6 Lb
Sabord chasse x2 (2 sabords) 12 Lb

Total 104 canons.

Me gourge ou suis je bon car j'ai du mal a trouver les correspondances à mon échelle en mm

As tu les tailles réelles de ces calibres pour que je convertisse a mon échelle ? je vais vérifier ce soir sur le mondfeld mais j'ai pas l'impression qu'il parle de taille de canons .

Merci d'avance et je continue mes recherches sur le net .

@ pluche


jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par Invité Lun 19 Mar - 19:29

C'est marrant, çà me rappelle une discussion récente et similaire sur un autre forum .

L'un des intervenants répliquait : " Peut-être faut-il compter les canons de lest .. "
J'aime assez lol!

Invité
Invité


Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Lun 19 Mar - 19:43

Bonsoir

Oui j'ai compté les sabords en foction du kit je vasi mettre des photos .

Le temps de les charger cheers

++
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Lun 19 Mar - 20:11

Re

Voilou les photos du modêle ALTAYA

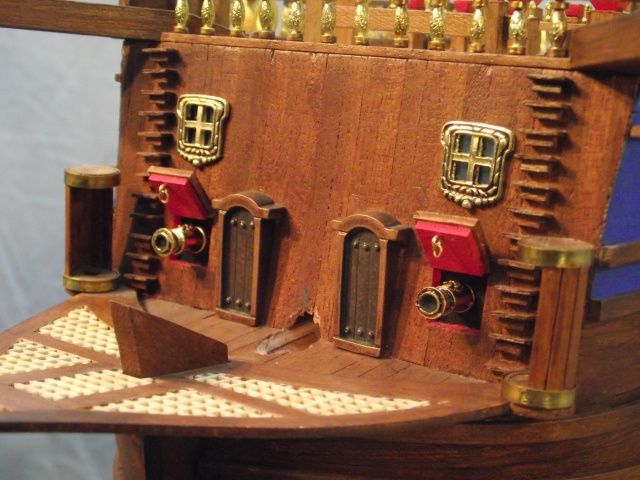

Sabords de chasse

Soleil Royal 111126062400852429100170

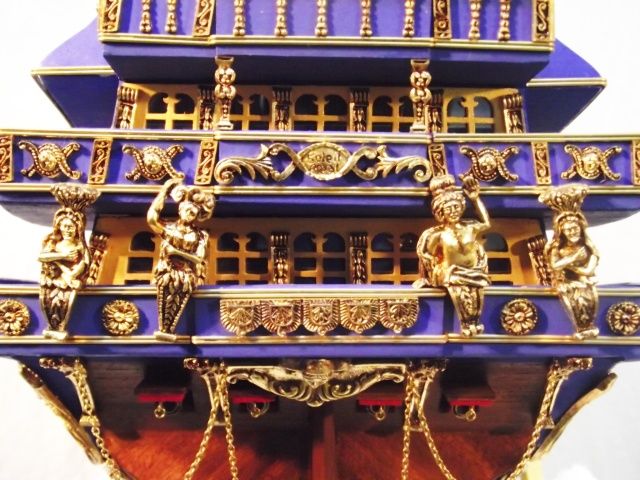

Sabords de retraite

Soleil Royal 111123023416852429087850

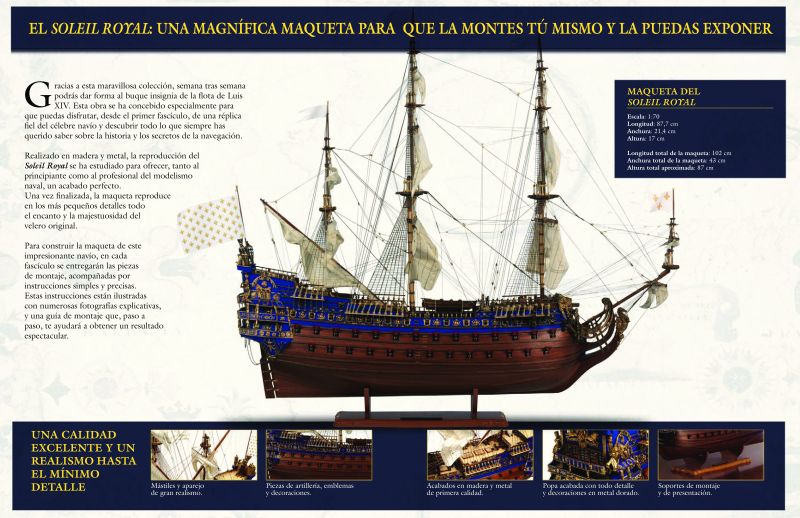

Vue générale d'un côté

Soleil Royal 30933-2



Voilou en espéranr que cela te sufise lol!

++
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Lun 19 Mar - 20:38

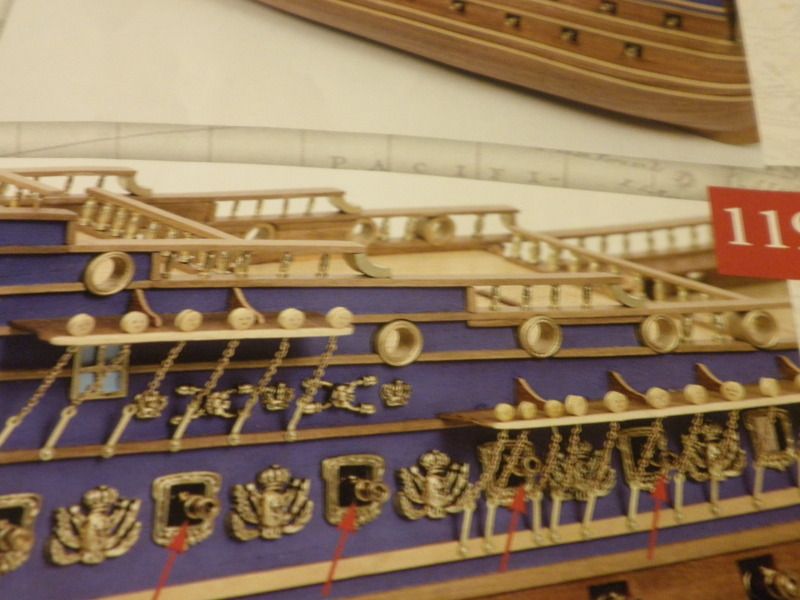

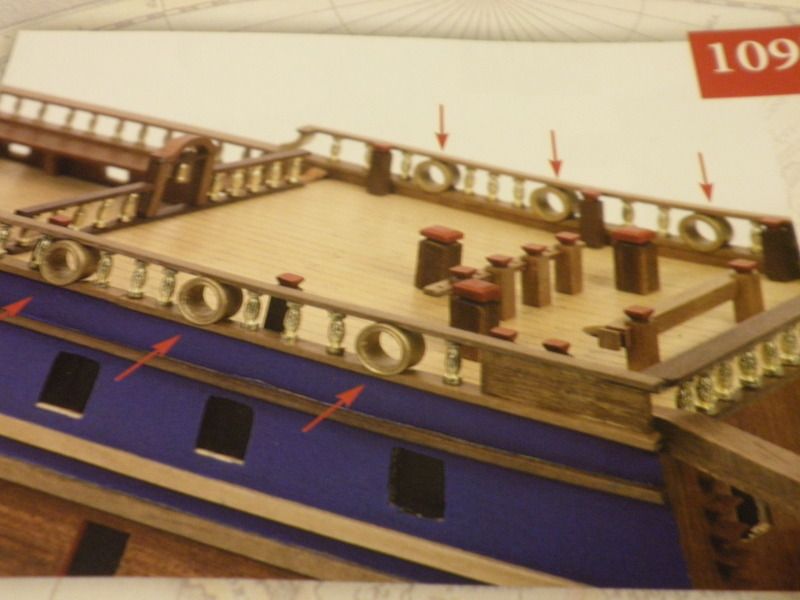

Encore quelques photos tirées de la doc d'Altaya

Soleil Royal P3190005
Soleil Royal P3190004

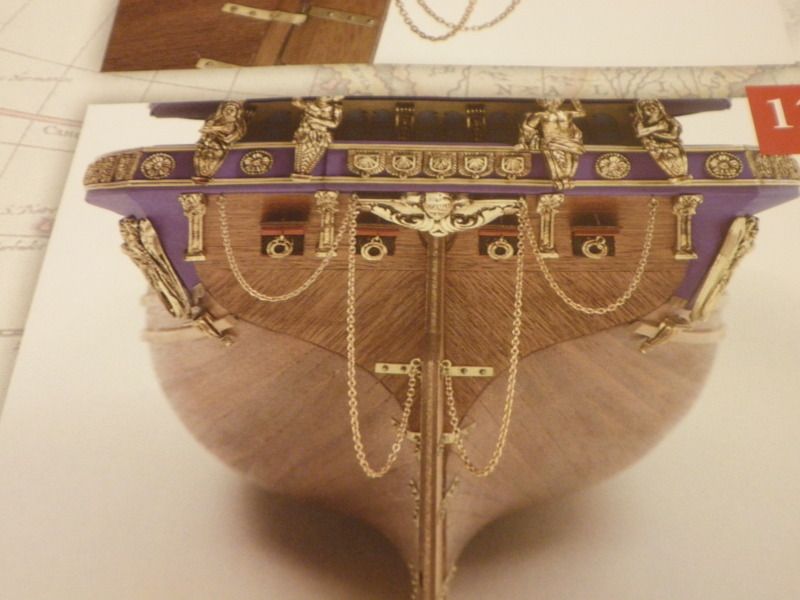

Soleil Royal P3190003

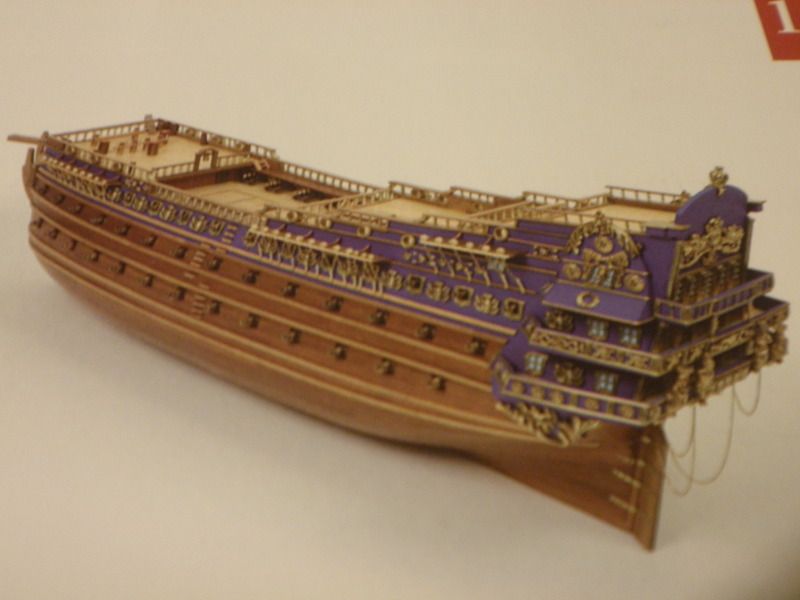

Soleil Royal P3190002

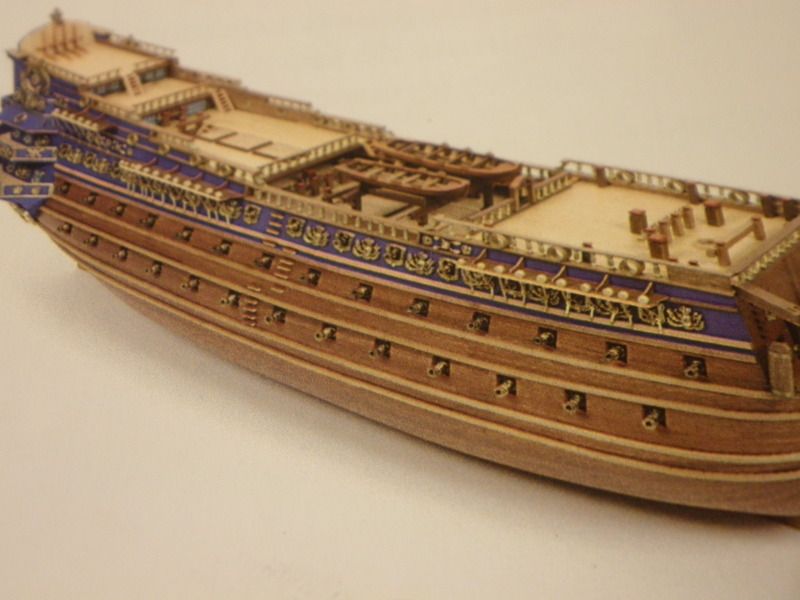

Soleil Royal P3190001

++
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par Invité Mar 20 Mar - 5:42

Ahhh , l'Artillerie de Mer ! Sad tu me fends le coeur .
Y'a longtemps que je reluque l'ouvrage, je l'avais en mains la dernière fois au MM mais l'ai reposé la mort dans l'âme ..

Prendre un an çà a parfois du bon Alain !! Very Happy

Invité
Invité


Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Mar 20 Mar - 7:07

alain60 a écrit:OK, vu. Very Happy

Si j'en crois l'emplacement des sabords de chasse, ce serait plutôt du 18.

La taille exacte des canons, Réglement de 1680, je ne l'ai pas encore. Mais comme mon anniv', c'est la semaine prochaine et que j'ai décidé arbitrairement que ma femme allait m'offrir L'Artillerie de Marine de J. Boudriot...c'est pour bientôt. cheers

QUOI quelque chose que tu ne sais pas !!! lol! (humour bien sur )

je continue mes recherches sur le net et j'espère que mes photos t'ont un peu éclairé sur l'armement de la version d'Altaya.

Je commence a voir pour des rajouter des ponts au endroits stratégiques pour essayer éliminer ces sabords aveugles .

Ce bateau le mérite bien geek

@ pluche
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Mar 20 Mar - 21:09

Re

Bon j'ai recueilli des infos de source "Jean Boudriot"

36 Lb /24 Lb /18 Lb >>> 2.88m
12 Lb /8 Lb >>> 2.56m
6 Lb >>> 2.24m
4 Lb >>> 1.76

Avant 1674 les canons étaient plus longs et après 1674 les longueurs ont changé et normalisé on va dire geek

@ pluche
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Dim 25 Mar - 10:26

Bonjour

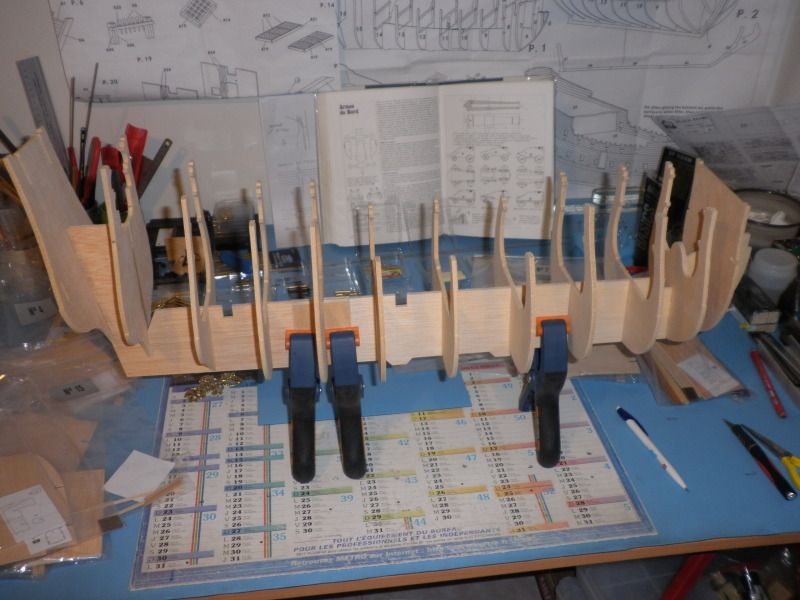

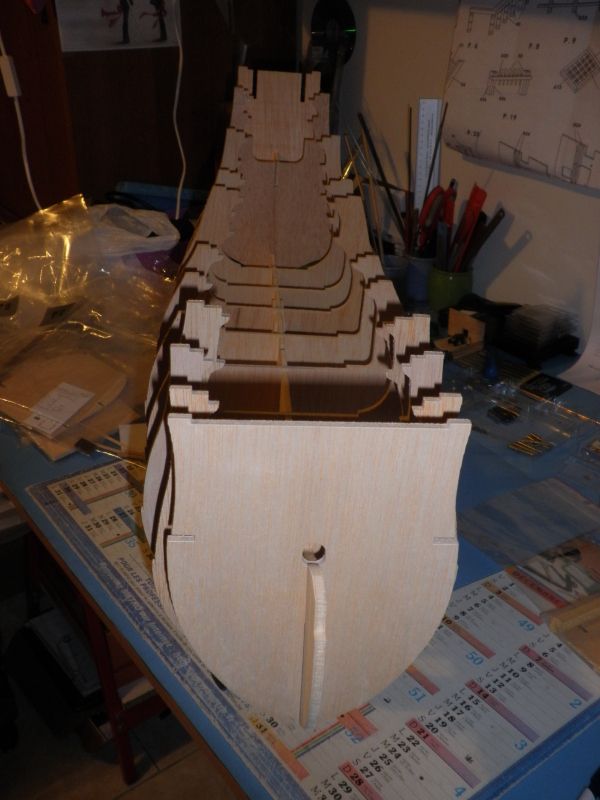

Just for fun j'ai monté le squelette du SR et ca fait un sacré bestiaux la affraid affraid Madame c'est un peu affolée drunken

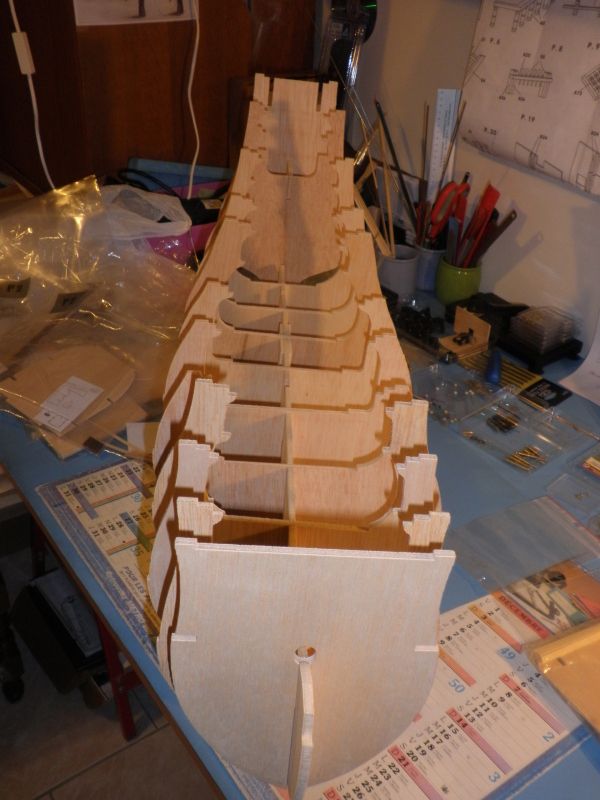

Soleil Royal P3240004

Soleil Royal P3240003

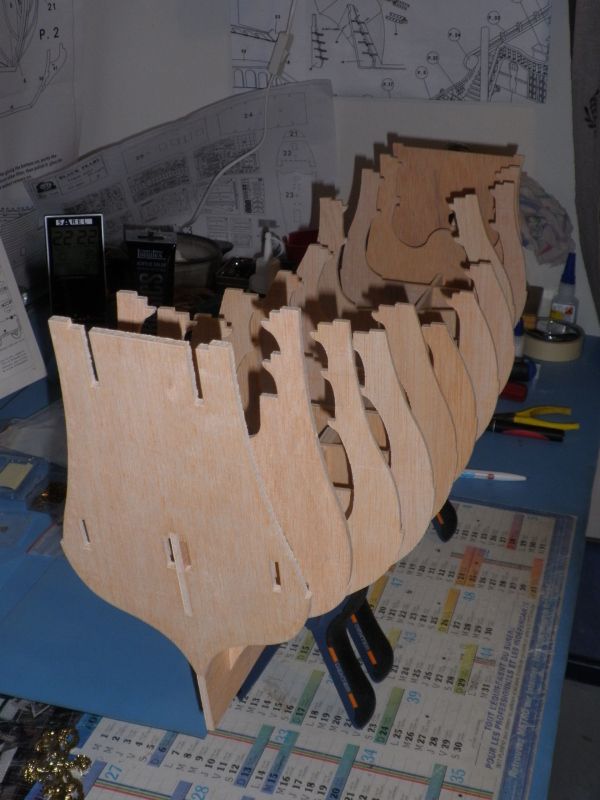

Soleil Royal P3240002

Soleil Royal P3240001

Allez je remballe tout mais avant je prend les mesures et repéres pour le chantier .

@ pluche
jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Dim 25 Mar - 19:16

alain60 a écrit:Faux jeton! Suspect Tu remballes parce qu'il est midi et demi et que tu vas prendre les mesures de l'apéro. lol!

Mince suis démasqué !! Suspect

D'ailleurs c'est vrai j'ai pas tout remballé lol!

Si je veux modifier les sabords aveugles faut que je voie comment et ou et pas partir en aveugle (oula facile celle la lol! )

Donc ainsi pont pont petit pata pont scratch

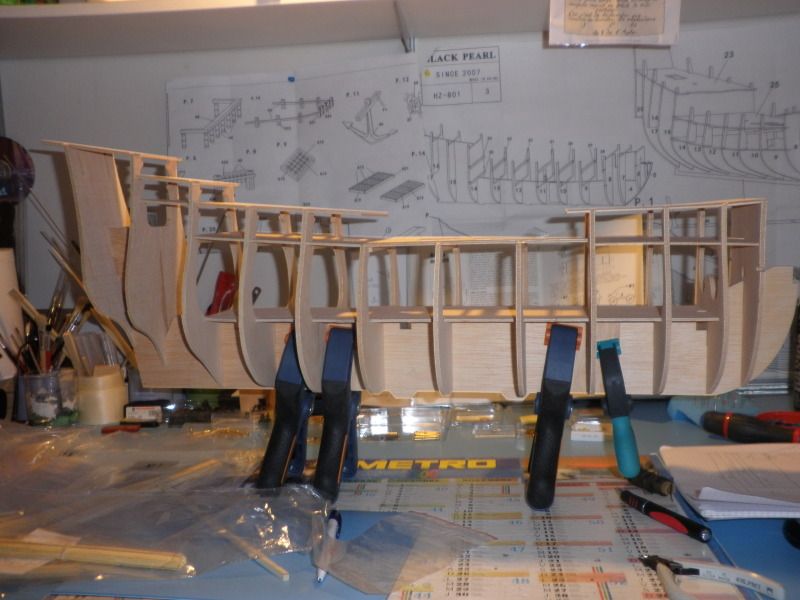

Soleil Royal P3250023

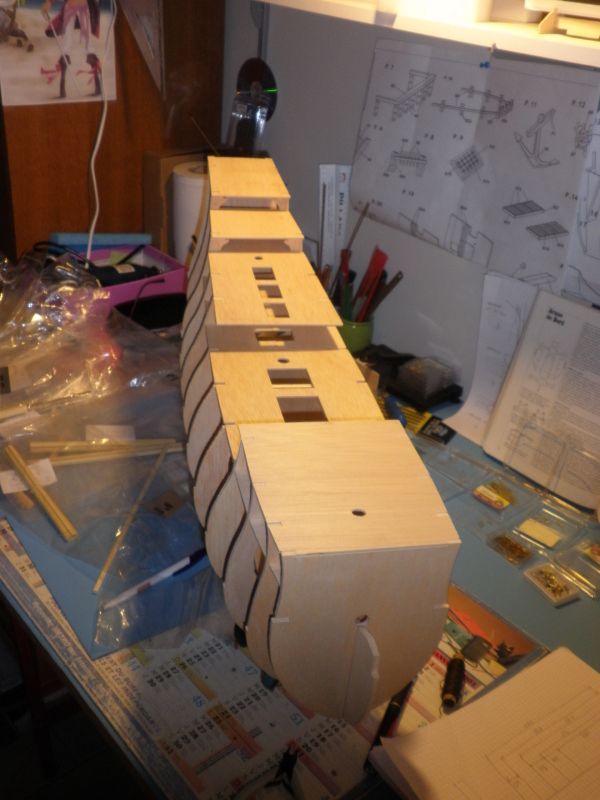

Soleil Royal P3250022

Soleil Royal P3250021

Promis la je remballe aprés mesures pour faire travailler le ciboulo scratch

Bonne soirée

++

jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Lun 26 Mar - 5:56

Bonjour

Pas trop tard non car j'ai tout remballé lol! c'était bien un montage a blanc juste pour voir les modifs a faire. Et j'ai dèlà remarqué ce défaut sur la dernière partie du pont mais vu que rien n'est collé ......

Tout est retourné dans les bacs plastique et c'était bien dans projet pourquoi l'avoir déplacé ?

Merci pour cette coupe c'est une belle vue cheers

@ pluche

jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par jeanflo Mer 28 Mar - 12:50

Bonjour

Avec les vues que vous avez du squelette du SR je voudrais faire un BER .
D'après vous sur quels couples dois je me baser pour dessiner la forme du BER?.( because il n'y a rien prévu dans le kit et j'aime anticiper lol! ) et dans quelle essence de bois le feriez vous .

@ pluche et bonne après midi .

jeanflo
jeanflo

Nombre de messages : 720
Age : 58
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Soleil Royal Empty Re: Soleil Royal

Message par Michel Saunier Mer 2 Mai - 20:19

Attention, le vaisseau l'Ambitieux de Jean Boudriot est un trois ponts de 80 canons alors que le SR est un trois ponts de 110 canons percé à 16 en première batterie, 15 en seconde et troisième. La tonture des ponts est quand même assez prononcée même si ce n'est pas une rouge. C'est un vaisseau de 1669 alors que l'Ambitieux se situe vers 1680 avec une structure de Pangalo. Le SR est plus long, plus large, avec un creux plus haut, 21 pieds pour 18 pieds. La poupe est beaucoup plus haute, l'écusson plus étroit, l'élancement de la proue plus long. Les rabattues au nombre de trois depuis l'arrière doivent suivre une courbe légère et continue jusqu'à l'avant. Le dessin doit être souple et continu. Alors que les ponts suivent des courbes différentes qui font qu'il n'y a pas de coïncidences entre ponts et préceintes. Ce qui fait que les sabords des premières secondes et troisièmes batteries couperont les préceintes aux extrémités.
Mais vouloir adapter un kit à la réalité de l'époque est un challenge très difficile. C'est un choix à faire avant toute chose.
Que je sache le kit du SR prévoit un percement à 14 en première batterie.
Donc choix ? Very Happy
