la Licorne par Pierre 69

Message par pierre69 le Jeu 23 Fév - 12:49

Bonjour,
des petits ponts, des petits ponts, toujours de petits ponts…

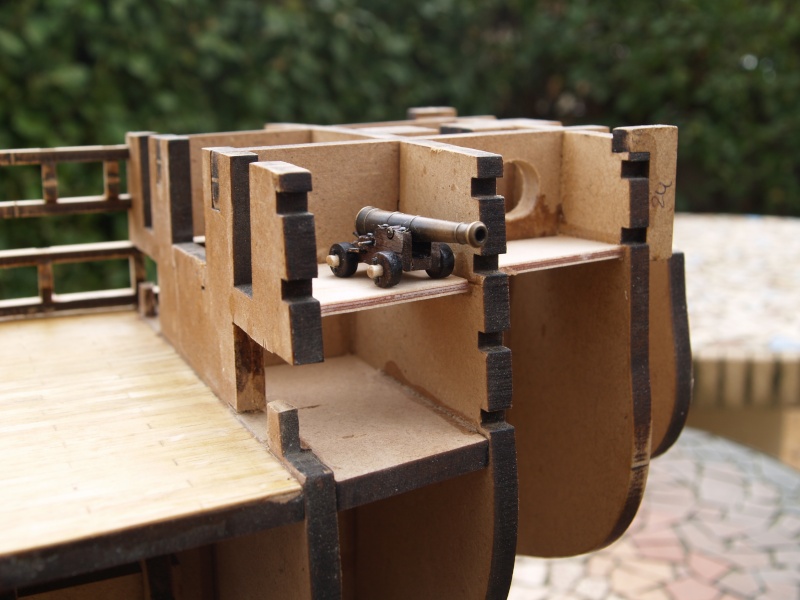

Voici les ponts inter couples pour supporter les ''vrais"canons.
Initialement cela était prévu pour être monté avec des faux canons sur des sabords borgnes.
Voici aussi les découpes et défonces des couples pour permettre le positionnement correct de ces canons (perpendiculaires à la muraille).
Il existe sûrement d’autres solutions ‘’moins mutilantes’’. Heureusement ça ne se verra pas et la solidité sera assuré avec les sabords une fois collés.





Le trou pratiqué ne sert à rien puisque ce sont des canons de 32mm et non pas du 44mm :baffe Embarassed :




ces défonces sont pour le passage des tourillons.(on peut faire ça plus finement!)

Vues d'ensemble.


vers la poupe.

Vers la proue.

J'ai ajouté aussi les découpes des renforts qui vont géner le bordage (comme sur le pearl).






C'est tout pour le moment.
Pierre.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par Denis le Jeu 23 Fév - 15:26

Bonjour Pierre ,

J'ai supprimé le doublon dans le sujet de Jean Marc .
J'ai déplacé ton intervention sur le sujet de Jean Marc pour créer ton propre sujet .

denis

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par jeanflo le Jeu 23 Fév - 19:18

Bonsoir


Hé ben c'est du lourd la !!! bom

Je vais bien réfléchir a tout ca mais tes photos vont bien me guider pour les modifs a venir. d'abord acheter les canons et du cp pour les petits ponts !!! j'ai l'accord de la patronne cheers

Je vais comptabiliser les canons de 33 /44 sur les photos.

Tu as déjà commandé sur ce site ? il est fiable ?

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Jeu 23 Fév - 19:23

oui deux fois et l'envoi est rapide: reçu en 'colissimo polonais' en 5 jours ouvrés.
Pour le CP c'est du 2 mm en bouleau.
@+
Pierre.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Jeu 23 Fév - 19:36

alain60 a écrit:Très bien, tout ça. Very Happy une fois terminée, tu comptes la faire exploser, comme dans la BD? scratch
Non , déjà que failli avoir un départ de feu sur un couple mais rapidement maitrisé à la "crème de bavard" lol!
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Avancement

Message par pierre69 le Sam 3 Mar - 20:48

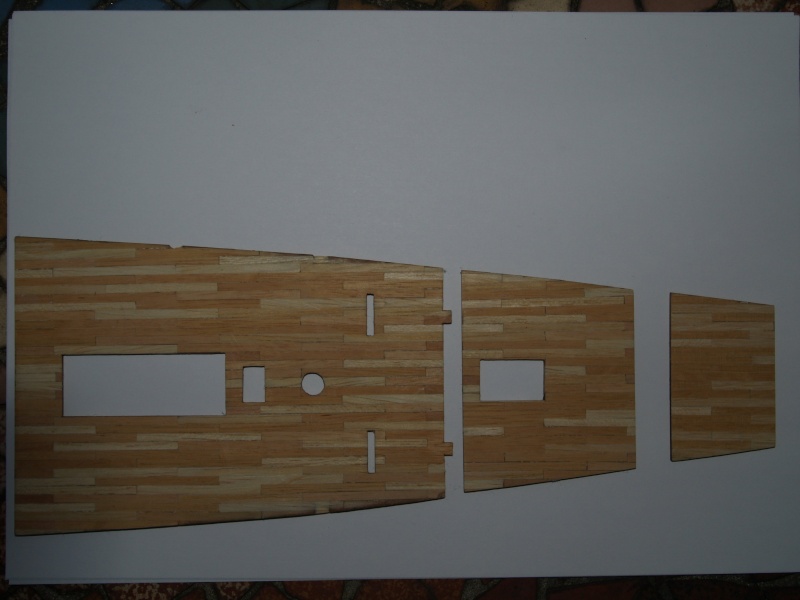

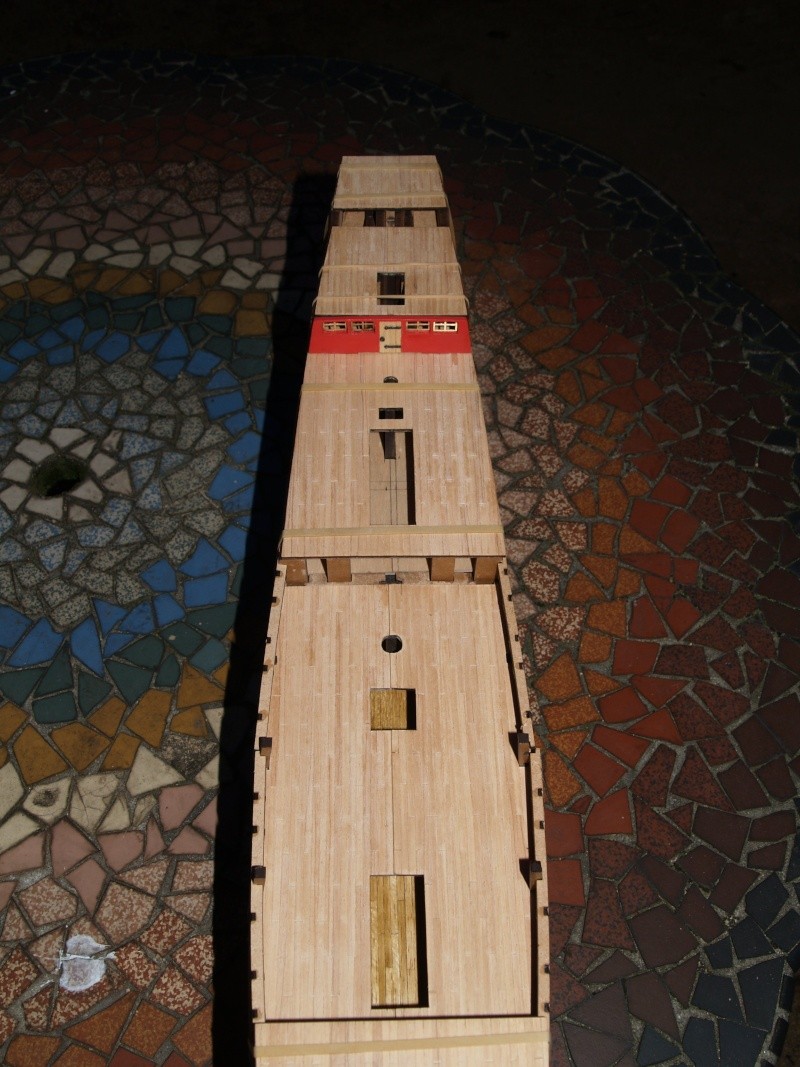

Bonjour, vu le magnifique travail de Jean Marc sur les ponts de sa Licorne... J'ai refais les miens.



Ca c'était avant avec les lattes fournies dans les fascicules.






C'est mieux quand même !

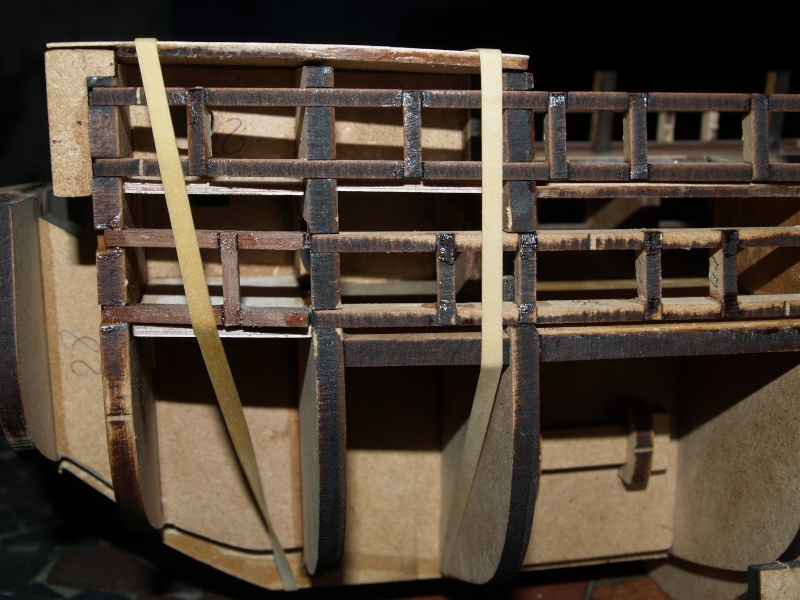

J'ai aussi créé les sabords manquants.





Ajustement des couples lateraux 72 (même problème que Jean Marc) je pense que ce n'est pas un défaut mais simplement un petit ajustement pour que le pont plaque bien .


Ils ne sont pas enfoncés totalement à cause de l'effet de ressort du pont de gaillard arrière dont l'arrondi n'est pas formé.

J'ai aussi attaqué les affuts sur roue pour la batterie supérieure.



Voilà peu de travail accompli depuis deux semaines car la famille était chez moi donc pas beaucoup de temps.
@ plus
Pierre.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Sam 3 Mar - 21:55

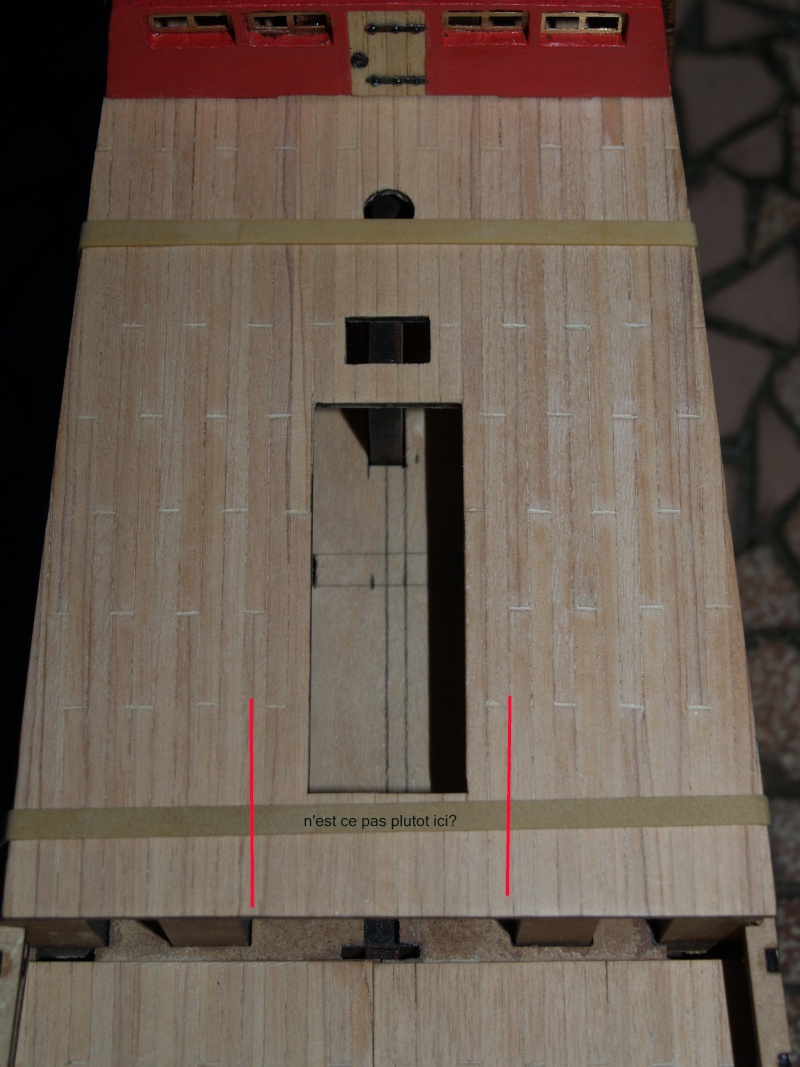

Bonsoir Alain, heu là, on est sous le pont principal. N'est ce pas sous le gaillard arrière ou sous la dunette ce dont tu parles? parce que là ça ne se verra pas.
Sur les fascicules qui suivront il y auta une autre cloison à fenetres devant le gaillard arriere (comme celle sous la dunette) et ton post me donne une idée de modifier cette future cloison pour faire un acces aux chambres (j'ignorais totalement où ils pouvaient dormir).



avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par jeanflo le Dim 4 Mar - 8:16

Re

Bon je disais donc :

Effectivement tes ponts sont plus estétiques maintenant cheers

Ton couple 72 n'est pas enfonçé a fond sur le couple 23 alors que chez moi oui . Je vais appeler demain le service client Hachette pour voir si ils ont une solution a ce problême si ce n'est pas le cas j'opterais pour la solution d'Alain.

Pour ce qui est des cloisons verticales je vais les latter aussi , lisse comme cela ca me plait pas trop .

Au sujet de tes charnières et poignée de porte ca ressort bien !! tu as fait comment ?

Je vais copier ton schéma pour les affuts ca me coutera moins chèr (si j'ai le temps de les faire) lol!

Bonne continuation et bon dimanche.

@ pluche

Pour la peinture je fais des essais car les références données pour le rouge ne me plaisent pas trop .


Dernière édition par jeanflo le Dim 4 Mar - 10:06, édité 1 fois
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 4 Mar - 10:00

Salut Jean Marc,

1- La porte:
La poignée est un petit piton en laiton noirci plié à l'équere après l'avoir enfoncé (ça casse à chaque fois !) mais un point de colle cyano résoud le problème et ça ne se voit pas.

Les charnières sont des charnières de sabord AMATI 4130.
Je ne suis pas tout à fait satisfait de la longueur obtenue par le principe ci dessous; il faudrait peut être couper chaque côté au raz du rétrécissement, couper la pointe de l'une d'elle et rapprocher les deux parties obtenues bien alignées et collées sur la porte(on gagne 1 mm). Percer sur la jonction apres colage un petit trou pour y enfoncer une pointe. C'est tellement petit que la "supercherie" est invisible. Fait des essais en fonction de la longueur voulue.


2- Les pieces 72 : effectivement je ne les ai pas assez enfonçées( tu n'as pas besoin de lunettes ni de Labrador).
Ce que j'ai fais, c'est juste limé le fond de la rainure de 2 à 3 mm environ. Du fait que la piece 72 descendra un peu plus elle se plaquera mieux contre le couple 22 et plaquera mieux le pont.
Mais pas encore comme il faudrait.
Si tu regardes le principe suivant il faut aussi retoucher la portée des pieces en contact sur les pieces 72(de partout) car l'écart est de l'ordre de 8 /10 de mm. Je vais faire des photos du résultat obtenu.



Mais comme pour tout remède il y a des effets indésirables, il va falloir retoucher les portées en haut de la dunette car ça va accentuer le galbe et peut être un poil l'arrière(la différence sera faible). En fait il n'y aura aucune différence puisque la rainure est // au plan de l'arriere ! il y aura juste à ajuster le haut de la dunette.

Voilà j'en suis là aussi.
@ toute.
Pierred.


Dernière édition par pierre69 le Dim 4 Mar - 11:29, édité 1 fois
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 4 Mar - 10:26

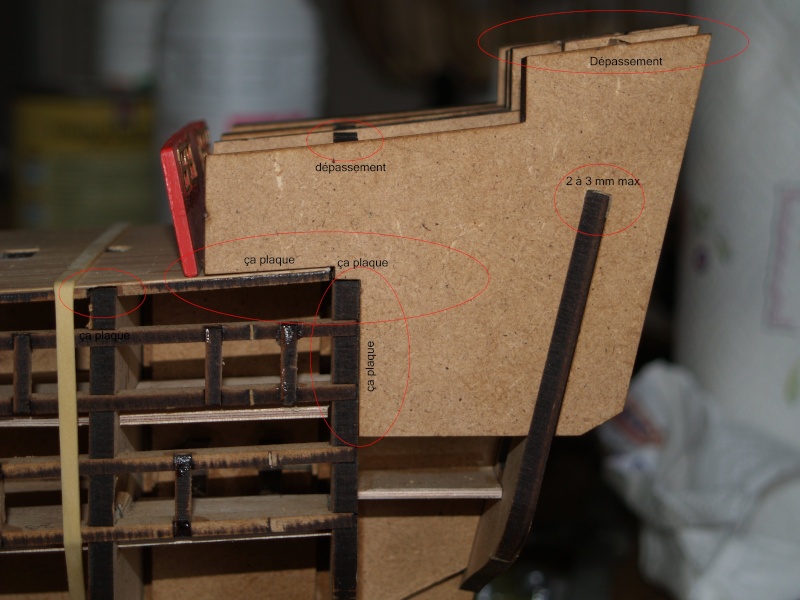

Voici la photo de l'ajustement.

avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par jeanflo le Dim 4 Mar - 12:10

Re

C'est chaud toutes ces modifs la !! car vu que l'on ne connait pas la suite du montage ca risque de poser des problêmes en cascade scratch

Pour mon cas wait & see geek

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 4 Mar - 12:14

jeanflo a écrit:Pour la peinture je fais des essais car les références données pour le rouge ne me plaisent pas trop .

pour la peinture peut etre comme pour le SANTISIMA TRINIDAD de Charles QC le 25 Janvier à 2h10 photos 5 et 6. on dirait un RAL 3017 mais moins Barbie!
@+
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 4 Mar - 12:17

jeanflo a écrit:Re

C'est chaud toutes ces modifs la !! car vu que l'on ne connait pas la suite du montage ca risque de poser des problêmes en cascade scratch

Pour mon cas wait & see geek

@ pluche

Je n'ai rien colé j'ai juste limé les pieces 72 et puis ça se rhachette! chez journaux .fr.
Tu retailles bien les couples pour le bordage! sunny c'est pareil, du moins il me semble.
@+
Pierre
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par jeanflo le Dim 4 Mar - 20:32

Bonsoir

Pour moi c'est pas pareil drunken car avec un kit normal tu anticipe déjà la prochaine étape la on voit même pas ou on va bom

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 4 Mar - 20:56

Bonsoir, Jean Marc,
Oui c'est vrai je vais peut être un peu vite en besogne, mais ça me semble logique d'ajuster ces pièces. Après c'est quand même le principal problème, comme tu le dis, on n'a pas toutes les pièces pour le montage dans son ensemble et on ne peut les ajuster les unes par rapport aux autres.Même si ça n'est pas très risqué puisque les pieces 72 seront recouvertes, tu as raison d'etre prudent. Alors je vais me raisonner Very Happy et me consacrer au Pearl.
Pierre.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Sam 17 Mar - 19:56

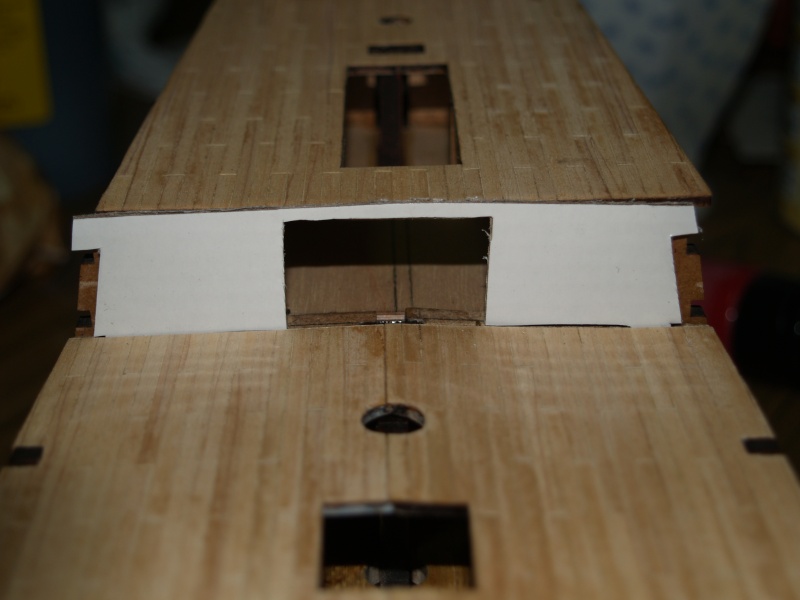

Bonsoir,j'aimerais avoir votre avis.J'ai envie de découper la cloison pour
supprimer la porte qui va etre au centre et créer 3 petites cloisons: 2 latérales et 1 au fond, avec sur chacune d'elles une porte.



La cloison où il y aura une porte au centre.



la cloison découpée. Est ce bien ce que tu me disais Alain?
alain60 a écrit:



Là ou j'ai mis des traits rouges, il y a des cloisons fournies par Hachette? scratch C'étaient les couchettes (petites chambres) des officiers. Sans pousser le détail à représenter les portes, mets les cloisons, pour que celle transversale, à l'avant, n'ait pas l'air d'une arche. Very Happy


avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 18 Mar - 18:14

Bonsoir,
Merci Alain, je vais decouper l'allée centrale et latter la partie du pont sous le gaillard qui sera visible.

Et pour mes cloisons latérales et au fond ? je les mets à quelle distance?
Au Passage, c'est là qu'ils dormaient les officiers?
Merci
@+ Pierre
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Dim 18 Mar - 19:16

Merci Alain.
Je ne pourrais pas installer une porte derrière le mât d'artimon à cause du renfort qui se prolonge de 3 cm devant le mât (et dans l'axe de la quille) au raz du trou du caillbotis.
Mais devant ce renfort oui.
Je ferais un version (pour test) sans fenetres sur la cloison sous la fausse dunette et on verra si ça colle !
Y aura t il des portes et fenetres sur les cloisons amovibles?
Oui je sais j'abuse avec mes questions Embarassed
@+
Pierre

avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Lun 19 Mar - 17:28

Bonsoir,ça pourrait coller comme ça?



La porte de la chambre du conseil ne peut pas être derrière le mât d'artimon à cause du renfort.
Merci de me dire si il y a des trucs qui clochent.
@+
Pierre
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par stf67 le Lun 19 Mar - 18:13

Bonsoir Pierre

Bravo pour cette perspective dans le respect des points de fuites... Smile
avatar
stf67

Nombre de messages : 700
Age : 41
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Lun 19 Mar - 19:42

Whaou!
Merci beaucoup pour ces indications! outre que je dormirais moins con cette nuit (mais ça va revenir!), j'ai du taf pour ce WE.
Cloison transversale en façade à refaire,créer les 2 amovibles et celle de la chambre du conseil aussi, later le pont en prolongement du pont principal ainsi que les cloisons, créer portes,les fenêtres,coller peindre le tout(ou pas ,je verrais).

Alain, tu as titillé mon coté facécieux: J'aimerais bien que ma couchette soit aussi encombrée par un canon lol!,
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par jeanflo le Lun 19 Mar - 20:42

Ben ca ca va etre une licorne bien a toi et avec des retouches perso cheers

J'adore lol!

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Mar 20 Mar - 21:44

Ok Alain mais le montage ou la construction c'est une chose encore faut il connaître ou savoir ce que l'on fait et pourquoi.
de fait , tout cela est intimement lié.
Pour moi ce n'était pas une pollution mais un apparté donnant un sens aux modifications envisagées + un petit coté culturel qui me donne l'impression de dormir moins con tous les jours Very Happy .
Mais tu a raison la vie à bord est un vaste domaine qui mérite un sujet à part.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par pierre69 le Sam 31 Mar - 20:52

Bonsoir,
Un peu d'avancement.





Il faut imaginer les porte des 5eme et 6eme chambres qui sont derrière les couples que je n'ai pas pu retailler car déjà bien bouffés pour le passage des canons .
La cloison et le gaillard d'arrière ne sont pas cencore collés.
Voilà.
@+
Pierre.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par jeanflo le Sam 31 Mar - 21:01

Re


Sacrés changement la cheers elle va être unique celle la drunken

Tu as fait toutes les modifs pour les canons ?

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 51
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: la Licorne par Pierre 69

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
