La Licorne

Message par jeanflo le Sam 18 Fév - 15:04

Bonjour


Un petit historique sur un bateau qui n'a jamais existé drunken





Tintin mesurant 1.60m les designer des éditions moulinsart ont défini d'aprés les vignettes de l'album "le secret de la licorne" les dimensions suivantes de la maquette :

Longueur - 72.5 cm
Largeur - 31.5 cm
Hauteur - 63.5 cm

La licorne du Chevalier de Hadoque a beaucoup été inspiré d'un navire du XVII siècle : le brillant qui avait les dimensions suivantes :

Longueur - 53 m
Largeur - 23 m
Hauteur - 46 m

On peut donc en déduire logiquement une échelle 1/72

(sources des fascicules )

Le créateur de la maquette est AMATI.

Cette collection est composée de 125 numéros et comme dit dans un autre post c'est un cadeau (donc on ne revient plus sur le prix qui dépasse de loin celui d'un beau kit lol! )

Voilou

@ pluche pour le début du montage

avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Sam 18 Fév - 15:16

Re

Donc on commence avec le fascicule N°1 qui c'est litteralement arraché en kiosque et qui est n'est plus dispo maintenant car il y avait une figurine de Tintin tenant une des trois licorne de la bd.

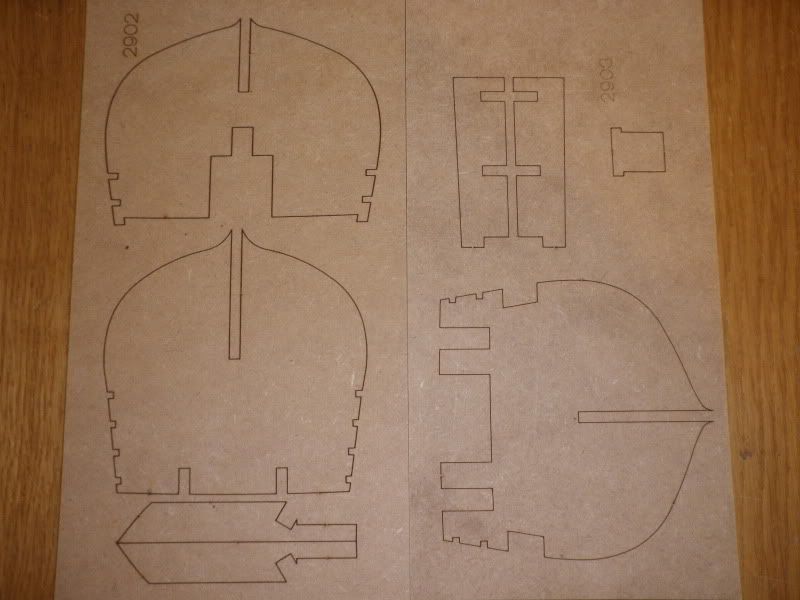

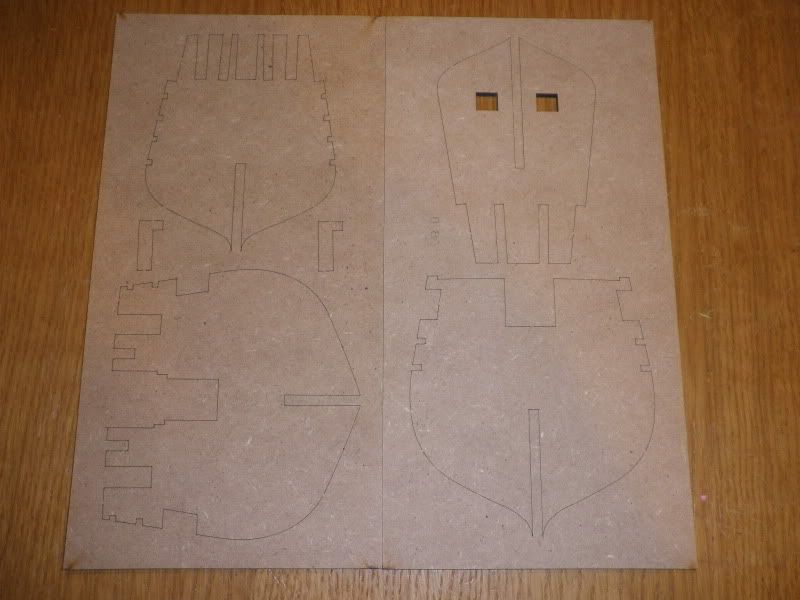

Toutes les pèces de l'ossature (couples,quille,renforts,ponts,sabords sont en MDF 5 mm. C'est pas un bois noble geek mais c'est du costaud elephant
Les découpes laser sont précise et la découpe des pièces est aisée (c'est ma fille qui s'y colle a chaque fois lol! )





La fameuse figurine.



Découpe des deux premières parties de la quille



Découpe des deux couples de proue et du premier renfort .



Montage du renfort qui solidifie les deux morceaux de quille . Les deux couples sont mis la pour que leur montage ne soit pas géné plus tard.



Montage des deux couples de proue



Avec bien sur une vérification de l'équerrage geek

Voilou pour le N°1

@ pluche


Dernière édition par jeanflo le Sam 18 Fév - 15:34, édité 1 fois
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Sam 18 Fév - 15:33

La suite avec les Fascicules N°2 et 3





Avec le N°2 on a droit a un autre renfort, un autre morceaux de la quille et deux couples.



Assemblage du troisième morceaux de quille avec un renfort.

Pour les couples je vais attendre de les avoir tous . En effet ils sont donnés dans le désordre et pour l'équerrage c'est mieux de les faire dans l'ordre study



Dans le N°3 on a droit a la dernière partie de la quille, un autre renfort et le chantier de la maquette .



Assemblage de la dernière partie de la quille toujours a l'aide de ces fameux renforts.



Montage du chantier



Vue générale qui montre l'ossature de la Licorne .

A suivre !!! Basketball

avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Sam 18 Fév - 16:33

Me revoilou avec les n° 4-5-6-7

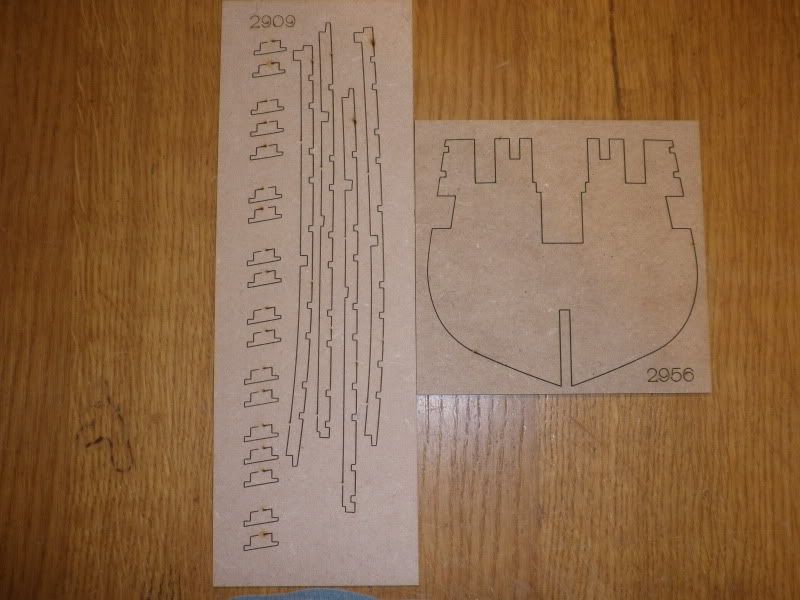

Avec le n°4 j'ai droit a 4 couples et 2 equerres (je mets de côté)



Avec le n°5 j'ai doit a 3 couples et divers renforts.(je mets de coté aussi lol! )



Avec le n°6 j'ai droit au pont infèrieur, le dernier couple et divers renforts.



Montage des couples





Montage des renforts de proue et du pont infèrieur et la petit incident technique : cassure de 3/4 des hauts des couples centraux Evil or Very Mad pas bien grave je les recolerais plus tard quand je mettrais les sabords supèrieurs !!.



Avec le n°7 j'attaque les sabords babord (il y a aussi un couple en plus car il y avait une erreur sur un des couples : une machine avec un prog non modifié !! pas mon cas heureusement cheers )



Montage des sabords babord

@ pluche







avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Sam 18 Fév - 17:03

C'est encore moi lol!



Avec les n°8-9-10-11



Avec le n°8 je continue sur les sabords inferieurs a tribord



Sabords positionnées



Avec le n°9 j'ai un recouvrement de pont assez moche (qui se verra pas heureusement) et les supports pour les demis canons



Montage de ces supports et du recouvrement du pont inf (ca gondole car c'est pas collé geek )



Avec le n°10 et 11 deux demi ponts et les lattes pour border



Préparation des deux demi ponts

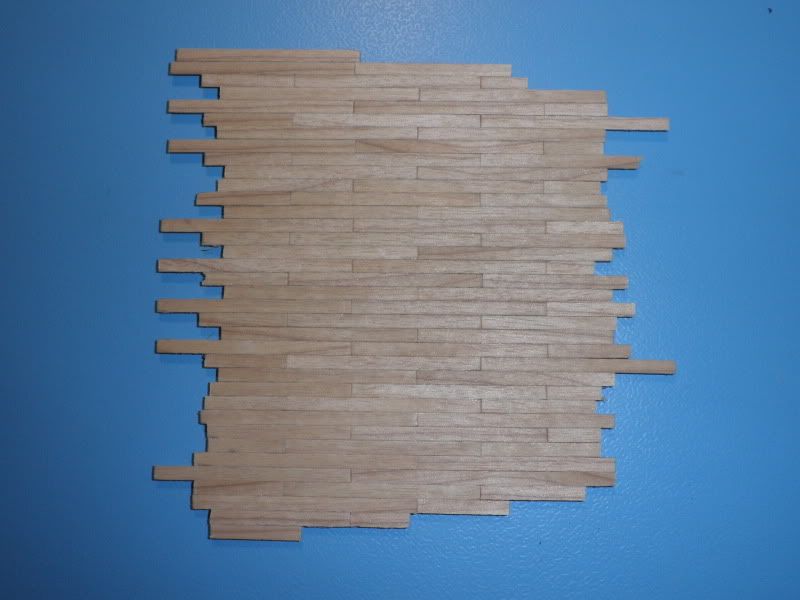

Lattage de ces ponts



Gribouillage au grayon gras pour simuler le calfatage affraid



Aprés le ponçage . Manque plus que la ou les couches de vernis

Voilou

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Sam 18 Fév - 17:25

Bon ce sera la dernière pour ce soir drunken



Avec les n°12-13-14-15



Avec les n°12-13-14 j'ai monté les sabords supèrieurs et les supports demi canons a babord et tribord et j'ai pu réparer le haut des couples qui avaient été cassé drunken



Avec le n°15 j'attaque le pont de proue.Préparation de celui ci .



Lattage





Gribouillage au crayon gras



Ponçage manque plus que la ou les couches de vernis





deux vues du dessus pour une vision d'ensemble bom

Bon j'en suis la en ce moment je viens de recevoir les n°16-17-18-19.

Bonne lecture et je suis friand de vos commentaires et critiques lol!

@ pluche et bonne soirée .

++



Dernière édition par jeanflo le Dim 19 Fév - 6:13, édité 1 fois
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par Charles QC le Dim 19 Fév - 3:40

Très beau début Jean Marc
Very Happy
En effet Amati ont des modèles très précis
Une preuve le Bismarck aussi de Hachette qui st superbe
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Dim 19 Fév - 6:19

alain60 a écrit:La couleur du pont est très réussie. Very Happy A force de lavage et de grattage, ils étaient presque blancs.

Je trouve dommage ces sabords aveugles. Sad Surtout que la batterie basse est pontée. Même avec le fond peint en noir, cela ne rend pas comme des sabords creux. D'autant que, normalement, on voit le haut des flasques des affûts.


Je suis d'accord avec toi au sujet des sabords aveugles cheers c'est pour ela que rien n'est collé encore geek j'attend de voir l'avancement de la construction et je ferai peu etre des moulage de canons et des affuts .

Quelle taille peut avoir un canon de batterie basse a cette echelle ?

Merci de vos commentaires cheers

++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par stf67 le Dim 19 Fév - 7:11

Bonjour Jean Marc
Un démarrage en trombe pour un sujet passionnant probablement tout le monde, Ahh que de souvenirs à l'évocation de la LICORNE..
On a tous hâte de voir la suite surtout si le résultat est à la hauteur de ce que l'on voit déjà maintenant Very Happy
Petite question au passage, quelle est la fréquence de réception des fascicules? Tu devrais avoir l'ensemble des pièces dans combien de temps?
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par pierre69 le Dim 19 Fév - 17:51

Bonjour Jean Marc, J'ai bien une petite idée sur la taille des canons, pour cela j'ai fais un essai avec un canon de 32 mm.













Voila si ça peut servir !
@+ Pierre.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: La Licorne

Message par Denis le Dim 19 Fév - 17:57

bonsoir ,
merci pour ces infos , en fait tout peut servir , le fait de mettre un réglé sur la photo donne bien l'échelle des canons

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Dim 19 Fév - 18:19

Bonsoir

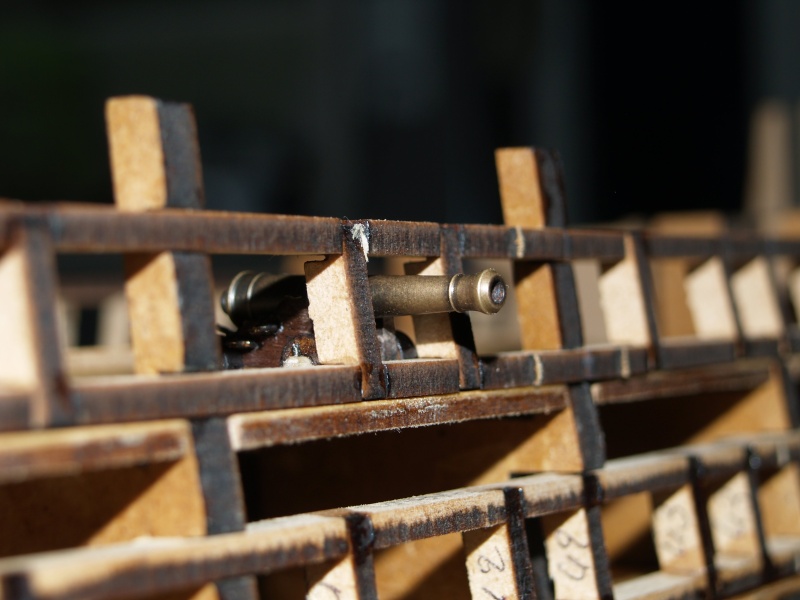

Super ces photos cheers ca me conforte dans mon idée de remplacer les faux canons par ce genre !!

C'est du scratch ou ca vient d'un kit ?

En tout cas ca donne super bien

++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Dim 19 Fév - 18:59

stf67 a écrit:Bonjour Jean Marc
Un démarrage en trombe pour un sujet passionnant probablement tout le monde, Ahh que de souvenirs à l'évocation de la LICORNE..
On a tous hâte de voir la suite surtout si le résultat est à la hauteur de ce que l'on voit déjà maintenant Very Happy
Petite question au passage, quelle est la fréquence de réception des fascicules? Tu devrais avoir l'ensemble des pièces dans combien de temps?

Bonsoir Stephan

J'ai 4 fascicules par mois donc ca va etre long lol! mais pour l'instant c'est un rythme qui me convient car ca me prend 3 ou 4 soirées dans le mois pour l'instant.

@pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par pierre69 le Dim 19 Fév - 19:11

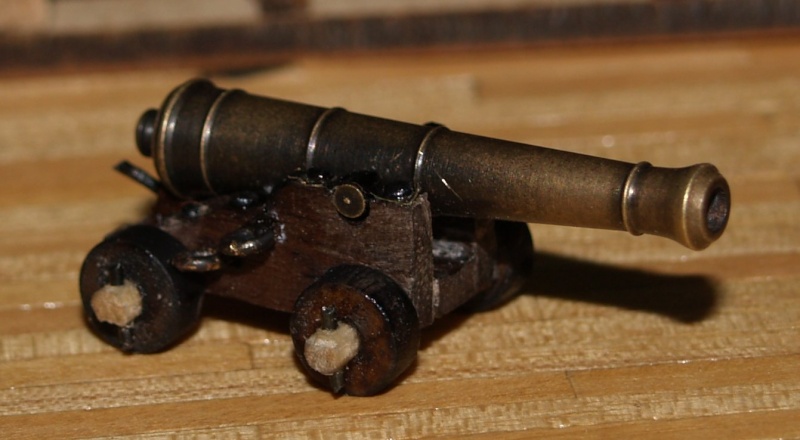

C'est quoi du scatch? en tout cas c'est du fait main en fonction de de la hauteur de la base des sabords par rapport au pont que je trouve pas assez bas. Mais bon vu que je n'ai pas beaucoup d'experience là dessus...
On verra bien. (canons de chez RBMODEL.COM en Pologne. et affut en noyer de 2 mm.)

http://www.rbmodel.com/index.php?action=products&group=011

Moi aussi je trouve dommage de mettre des faux canons sur la batterie basse alors, en plus d'avoir latté le pont inférieur (le carton... quelle honte !), j'ai inséré des 'bouts de ponts' pour pouvoir mette ce type de canons (pas forcément équipés de roues puisqu'on ne devrait voir que peu de choses. On doit aussi soit découper les couples quand les sabords sont contre les couples ou faire des demi affut! pour la perpendicularité sabord/canon(je pense opter pour la 2eme solution).
Par contre on est bien obligé de poser l'artillerie avant le bordage non? et là, ça prommet pendant les manipulations de la coque.A moins qu'il y ait une methode (peut etre les emprisonner et les coller avec une seringue à travers les sabords une fois le bateau terminé)

Pierre
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Dim 19 Fév - 19:27

Re

Scratch c'est quand on fabrique soit meme . cheers

Pas mal ce site pour l'acastillage et les prix sont corrects.

Merci


++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par Charles QC le Lun 20 Fév - 2:21

C’est bien partie
J’ai commencé mes négociation avec mon ministre des finances clown
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Lun 20 Fév - 6:51

Bonjour

@ Alain : les deux demi ponts ne sont pas collés ni les sabords inf et sup donc tout est possible et ca gamberge sec pour améliorer cela lol!

Donc en résumé en batterie inf tu mettrais des 44 mm et sup des 32 mm.

Les affut que se trouverons contre des parois il suffira de supprimer les roues et la ou il n'y a pas de pont de faire des faux ponts pour les affuts.

Je vais voir tout ca !! de plus j'ai déjà le moule des canons de 32 qu'on avait fait avec mon pote pour le pearl

++


Dernière édition par jeanflo le Lun 20 Fév - 12:24, édité 1 fois
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Mer 22 Fév - 12:13

Bonjour

Bon ce soir je fini en principe de latter le pont principal (si Gaïa n'accapare pas trop mon temps bounce ) et je vais me mettre a réfléchir sérieusement sur ces sabords aveugles.
Il faudra que je comptabilise les canons de 32 et 44 pour commencer a négocier avec le ministre des finances geek

He oui madame est comptable donc elle voit tout passer scratch dur la magouille pour lui faire un cadeau sans qu'elle le sache jocolor

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par pierre69 le Mer 22 Fév - 22:30

Bonsoir,déjà grand merci à Alain pour les astuces de montage.
il y a aussi 6 canons sur le gaillard d'arrière et visuellement ils semblent encore plus petits que ceux du pont central: du 29 mm de long irait il?. je n'y connais rien en calibres et encore moins en conversions duodécimales de l'ancien régime Sleep mais si on peut m'expliquer... study

Demain je ferais des photos des modifications apportées à ma licorne
pour préparer le montage de canons aux emplacements aveugles des sabords et ca n'a pas été facile de faire ça à peu près propre! ( ça inspirera peut être Jean Marc pour ne pas faire ce que j'ai fais scratch)
Pierre
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Jeu 23 Fév - 6:56

alain60 a écrit:Tu trouves du 32 et du 44 de bel aspect et à des prix corrects sur: www.cornwallmodelboats.co.uk Ciquer sur Model boat and ship fittings, puis sur RB model fittings et enfin sur weaponry period. Ceux d'Amati sont bien aussi, mais il n'y a pas de 32mm.

Ensuite, tu expliques à Madame que c'est nécessaire à ton équilibre psychique et que ça coûte moins cher qu'un suivi prolongé par un psy. Very Happy


Bonjour Alain

En passant en direct chez RB models les prix sonr moins cher cheers en plus meme si c'est des polonais l y a paypal donc ca va drunken

J'adore le coup de l'équilibre psychique lol! je vais tenter scratch

J'ai fini de latter mon pont et j'attend les photos de Pierre pour voir un peu drunken

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Jeu 23 Fév - 19:01

Bonsoir

Voilou la suite avec les n°16-17-18-19



Avec le n°16 j"attaque le pont de poupe (doit avoir un ptit nom celui la) Lattage



Découpe des fenêtres et du surplus



Gribouillage au crayon gras



Debut du ponçage (ca me donne des idées pour le pearl la lol! )



Fin du ponçage



Essai des trois ponts l'un a coté de l'autre pour voir si il y a pas trop de différence de couleurs





Vues de dessus

Voilou pour ce soir

@ pluche


avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par pierre69 le Jeu 23 Fév - 19:14

Que c'est beau ! ce ne sont pas les lattes livrées avec les fascicules? parce que les mienes sont assez fantaisistes quant à leur teintes et leurs essences.
je me retrouve donc avec des ponts pas très harmonieux sans parler de la pose ou là, j'ai un peu de mal.
Denis m'a créé un sujet sur ma Licorne, je ne squaterai donc plus le tien, et puis c'est plus clair comme ça. Les photos des modifs sont dessus.
@+
Pierre
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Jeu 23 Fév - 20:01

Re

Pas se squattage la drunken on est la pour échanger nos impressions cheers

C'est bien les lattes fournies par Hachette que j'utilise mais avec le ponçage la poussière noire teinte naturellement le bois donc les différence sont minimes et de plus je préfère un pont avec des couleurs un peu changeantes.

Pour les canons j'ai compté :

Pont inférieur : 20 de 44 mm (tribord et babord)
Pont supérieur : 24 de 32 (tribord et babord)
pont au dessus arrière 6 de 32 (tribord et babord)

Manque les deux canons du tableau arrière la je sais pas quelle taille ??

Si je me gourre dites le moi cheers


Dernière édition par jeanflo le Ven 24 Fév - 6:57, édité 1 fois
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par pierre69 le Jeu 23 Fév - 20:42

jeanflo a écrit:Re

Pas se squattage la drunken on est la pour echanger nos impressions cheers

C'est bien les lattes fournies par Hachette que j'utilise mais avec le poncage la poussière noir teint naturellelment le bois donc les différence sont minimes et de plus je préfère un pont avec des couleurs un peu changeantes.

Pour les canons j'ai compté :

Pont inferieur : 20 de 44 mm (tribord et babord)
Pont superieur : 24 de 32 (tribord et babord)
pont au dessus arriere 6 de 32 (tribord et babord)

Manque les deux canons du tableau arriere la je sais pas quelle taille ??

Si je me gourre dites le moi cheers

Je ne suis pas sur que ceux du gaillard d'arriere soient du 32mm mais plus petit il me semble. Du moins sur ce que l'on peut voir sur:
http://www.dailymotion.com/video/xkp6vq_la-maquette-de-la-licorne_shortfilms
à 1 mn 11s on voit nettement que les affuts sont plus petits donc...les canons aussi!
mais peut être que notre expert en artillerie de marine anciènne nous dira.
Bravo pour la teinte des ponts je vais les retourner et me retaper le lattage ou alors ça se décolle comment? à la vapeur d'alcool? il me reste du rhum agricol ...alors en soufflant dessus lol!

Si non je me suis gouré dans ma commande chez RBMODEL et j'ai de quoi faire en 29 ou 26 on pourra s'arranger selon les dires d'Alain.
Je suppose que les 2 canons de fuite situés à la même hauteur que ceux du pont inférieur sont de même taille.
autrement le nombre par pont est correct.
@+
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: La Licorne

Message par jeanflo le Ven 24 Fév - 6:48

Bonjour

Quoi dire ? UN GRAND MERCI cheers

Je vais faire le point de tout cela .

Pour les sabord manquants sur la proue je vais voir si on peu faire ça bounce

Pour les sabord de chasse en général (sur les maquettes ils sont armés enfin je parle de mon soleil royal



Bon celui la est en cale sèche pour restauration !!

@ pluche

PS: Excuse moi Denis j'ai mis une photo de maquette plastique !!
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: La Licorne

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 7 1, 2, 3, 4, 5, 6, 7  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
