Re: Artillerie de marine ancienne, canons.

Message par Invité le Mar 21 Fév - 20:31

x


Dernière édition par alain60 le Jeu 21 Fév - 15:52, édité 1 fois

Invité
Invité


Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par coeurdemiel le Mer 22 Fév - 7:14

re cheers

grands merci a toi Andy , pour la qualité de cette exposé et pour la clarte de tes propos et des croquis

merci a toi , amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par Denis le Mer 22 Fév - 7:20

Bonjour Alain ,
Un grand merci pour cet exposé clair et richement argumenté

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par stf67 le Mer 22 Fév - 11:38

Bonjour Alain

Rien à dire, juste bravo et merci pour ce formidable exposé, clair et concis cheers

Une question me brule néanmoins les lèvres, n'as tu jamais songé à compiler l'ensemble des tes connaissances sous forme d'un petit ouvrage exhaustif relatif à notre passion? Au pire si tu continues à nous proposer des exposés de ce type, non seulement nous serions tous très heureux de profiter de tes connaissances mais en plus ce serait une formidable avancée vers ce qui deviendrait sans conteste la bible des modélistes Wink

Au plaisir de te lire Very Happy
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par jeanflo le Mer 22 Fév - 12:03

Bonjour

Quoi dire a part UN GRAND MERCI cheers pour cet exposé sur ce sujet qui va servir a beaucoup de monde qui n'ont pas la chance d'avoir les bouquins qui traitent de cela.

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par frédéric37 le Mer 22 Fév - 16:20

ça c'est de l'information !!!!!
Le plus gros problème maintenant c'est que l'on s'habitue.
Et on se demande comme ça.....
Par hasard......
C'est quoi le prochain sujet !!!!!!!!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par Banton le Mer 22 Fév - 16:59

Muchisimas gracias mi Viejo cheers , Notre En -cyclo- pet -d'Istre a t'il preparé un autre sujet Very Happy Very Happy Wink

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par Charles QC le Jeu 23 Fév - 1:56

Merci pour ce magnifique travail de recherche king
avatar
Charles QC

Nombre de messages : 308
Age : 64
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par pierre69 le Jeu 23 Fév - 18:27

La vache ! ça c'est du top! ça va beaucoup me servir pour construire ceux de ma licorne.
Merci énormément.
avatar
pierre69

Nombre de messages : 94
Age : 55
Localisation : LYON
Date d'inscription : 12/02/2012

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par marcel47 le Dim 26 Fév - 7:05

bonjour
trés bon sujet justement je cherchée de la doc pour continuer mais canons , celci est bien détaillée bravo
avatar
marcel47

Nombre de messages : 254
Age : 60
Localisation : villeneuve sur/lot
Date d'inscription : 21/01/2012

Revenir en haut Aller en bas

Canon AF

Message par Alain Fosse le Mer 25 Avr - 8:32

alain60 a écrit:C'est mieux, mais ils sont encore trop saillants.

Bonjour,

Alain a raison, ils sont un peu trop saillants.

Par ailleurs, il faut savoir que les canons devaient pouvoir être séparés facilement de leur affut pour divers raisons : stockage à l'Arsenal en cas de refonte ou de grande révision du bâtiment, affectation sur un autre navire ou même, utilisation comme lest sur un lit de gravillon lorsque les fûts étaient en fin de vie. Les susbandes étaient donc fermées par une sorte de clou à tête de diamant et une clavette.

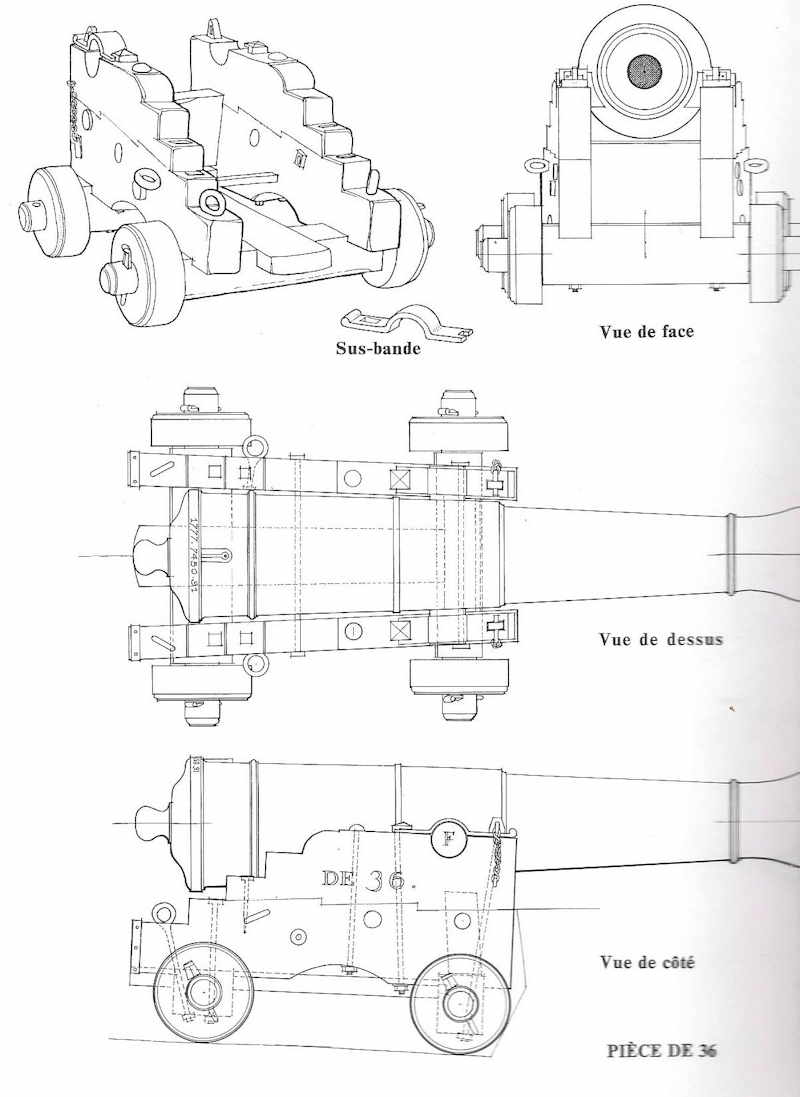

Pour tous ceux qui voudraient se lancer dans l'aventure de l'artillerie de mer, voici quelques planches et photos qui vous aideront. Avec les côtes et la nomenclature d'un fût, document que j'ai publié hier, vous avez tous les éléments pour nous réaliser d'impressionnants canons.


D'après "L'Artillerie de Mer" de Jean Boudriot - Ancre Ed.




Toute la "quincaillerie" est prête.


Le "clou" du spectacle : cette magnifique réalisation d'un modéliste italien.
Very Happy

Et pour finir, je ne résiste pas au plaisir de vous indiquer la méthode de mon copain, Gérard Chenivesse, pour réaliser des suspendes susbandes (il est fada, ce correcteur orthographique automatique ?) impeccables. Gérard, dit Géo-Trouvetout, est maquettiste professionnel, homme de coeur, photographe génial et inventeur-fou d'un tas de machines, dont parfois son mauvais génie, un certain AF, lui a soufflé l'idée. Après, son talent fait le reste (c'est mon futur co-loc, en cellule, à Charenton).

Son site vaut le détour :
http://chenivesse-maquettes.pagesperso-orange.fr/cadre1.htm

Voici sa méthode :

Une plaque de laiton de 0,4 mm, découpée à la cisaille.
2 blocs de laiton, serrés par 2 dans l'étau de la perceuse, axe de perçage décalé de la valeur de dépassement du tourillon au dessus des flasques, perçage au diamétre du tourillon.
Un seul bloc sert : celui qui contient l'axe de perçage.
2 autres blocs, en gardant la position de l'axe précédent, percé au diamètre du tourillon plus 2 fois l'épaisseur de la susbande.
Un seul bloc sert : celui qui ne comprend pas l'axe de perçage.
Un rond du diamètre des tourillons.
Une cale sur le côté pour reproduire le demi-angle existant entre les 2 flasques.

D'accord ! Le Gérard, pour les explications, c'est pas Victor Hugo, mais les photos parlent d'elles-même.







Plus qu'à faire les perçages(dans un gabarit) et coupes à longueur (et - ajouterai-je - à souder une petite barre de laiton, au bon diamètre pour simuler l'extrémité arrondie de la susbande.).
avatar
Alain Fosse

Nombre de messages : 88
Localisation : Ile-de-France
Date d'inscription : 17/04/2012

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par jeanflo le Mer 25 Avr - 10:57

Bonjour

Merci a vous trois pour vos avis et conseils cheers je recommencerai donc ce soir et demain soir et ainsi de suite tant que j'aurai pas obtenu quelque chose de satisfaisant . bounce

C'est en persévérant que l'on s'améliore drunken

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par canon-bronze le Ven 22 Fév - 15:36

Bonjour,

Je me suis inscrit pour poser des questions sur les tourillons à Alain, et paf, tout son exposé a disparu....Comment ça se fait ?

Alain Fosse, votre documentation m'intéresse, l'avez vous plus détaillée ?

Merci

canon-bronze

Nombre de messages : 2
Age : 47
Localisation : France
Date d'inscription : 22/02/2013

Revenir en haut Aller en bas

Re: Artillerie de marine ancienne, canons.

Message par Denis le Ven 22 Fév - 16:42

Bonjour,

Monsieur Alain60 a demandé le retrait de toutes ses interventions, tâche qu'il effectue actuellement.
Vous pouvez éventuellement contacter M Fosse par message privé.

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
