Golden Star 1/50 Mantua

Voir le sujet précédent Voir le sujet suivant Aller en bas

Golden Star 1/50 Mantua

Message par Olivier64 le Mar 17 Jan - 20:05

Voilà mes débuts en modélisme.
J'ai vu que je suis pas le seul à faire ce bateau.
Et voici mon problème: j'ai beaucoup de peine à faire le bordé.
Comment façonner l'arrondi dans les deux sens?
J'ai besoin de vos conseils pour améliorer ma technique.

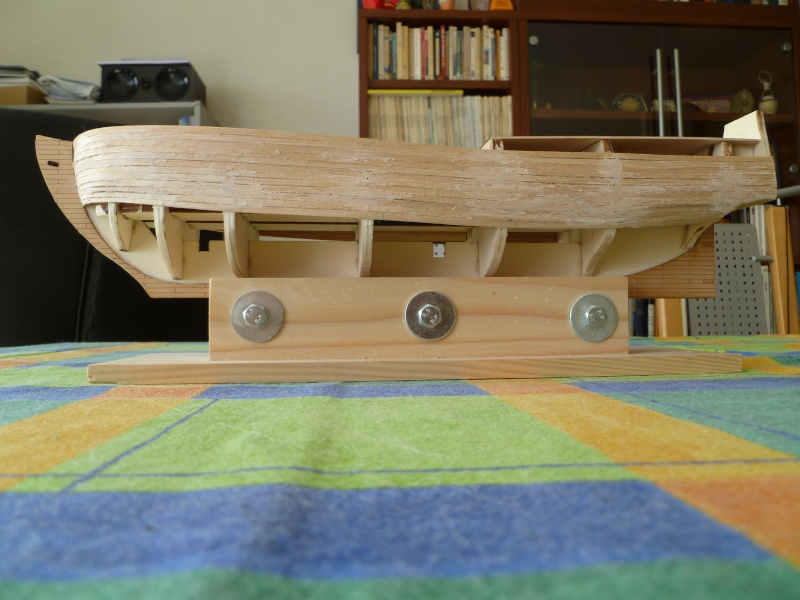

Voici quelques photos :







avatar
Olivier64

Nombre de messages : 6
Age : 53
Localisation : Chamblon
Date d'inscription : 14/01/2012

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par stf67 le Mer 18 Jan - 5:49

Bonjour Olivier
Tu fais bien de nous solliciter maintenant Smile
Pour l'instant ce que tu as fait est très bien mais effectivement tu abordes maintenant un des aspects les plus délicats de la mise en oeuvre d'une bordé.
Mais soyons clair, tu disposes heureusement (je sais que certains vont sursauter en me lisant Mad) d'un modèle à double bordé.
Bon pour commencer, l'équerrage des tes couples est à reprendre, les chants présentent des irrégularités visiblement, les virures doivent bien se plaquer sur toute la largeur du couple.
Ensuite tu as commencé à effiler tes virures en proue, il va falloir que tu le fasses en poupe également, mais avant tout mesures la longueur développée des chants de chaque couple, le plus long (vers le milieu de la coque) sera ta référence en terme de largeur de virure. Si, par exemple il fait 8cm, tu vas y poser 16 virures de 5mm, après il te faut diviser la longueur mesurée des autres couples par 16 et tu obtient la largeur de la virure sur ce couple.... Suspect
Ça parait un peu barbare de prime abord mais le principe est simple une fois qu'on a compris qu'on doit se retrouver avec le même nombre de virures sur chaque couple et ce indépendamment de la longueur du chant.
Regarde le sujet de Denis pour la "recouvrance" tu comprendras peut être mieux ce que je veux t'expliquer, autrement n'hésites pas à revenir vers nous....
Bonne chance en attendant Smile


Dernière édition par stf67 le Mer 18 Jan - 8:19, édité 1 fois
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Denis le Mer 18 Jan - 7:25

Bonjour Olivier ,
Très bonne explication de Stephane , je vais simplement ajouter que tes bordés aurait gagnés à être cintrés soit à chaud soit trempés dans de l'eau ou l'alcool à bruler avant leurs mise en place.
Ceci aurait permis un affleurage parfait .
Il est aussi possible de placer un serre joint ou une pince a linge entre les couples pour faciliter cet affleurage durant le séchage de la colle.

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Denis le Mer 18 Jan - 17:05

re ,
Albertus a un document plus complet mais faut-il qu'il le poste

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Olivier64 le Mer 18 Jan - 20:08

Re
Tout d'abord merci pour vos réponses
Je dois avouer que c'est ma première maquette alors je suis le mode d'emploi tout en essayant de me documenter un peu sur le net.
Pour l'équerrage des couples , j'ai compris ce que je devais faire. C'est déjà ça...
Je ne comprends par contre pas grand chose pour la suite des explications. Que veux dire effiler ?? je n'ai pas l'impression d'avoir effiler quoi que ce soit !!!
Est -ce que le chant du couple se mesure sur la verticale ?
Ce que je comprends pas c'est que ce bateau monte de chaque côté , est ce que mes virures doivent être alignées à une ligne de flottaison bien sûr imaginaire. Je ne sais pas si je me fais comprendre.
Pour commencer ce bordé, j'ai trempé mes virures dans de l'eau et je l'ai mises sécher autour d'un couvercle de pot qui avait le bon diamètre.
J'ai manifestement été maladroit au collage ( colle blanche rapide de chez Artesania ). Avec le couvercle j'ai bien mon arrondi latéral mais verticalement je suis obligé de forcer un peu, pour le moment avec de mauvais résultats.
Puisque il y a aura un deuxième bordé, je pensais mastiquer pour rattraper le coup. Est ce jouable ?
Je compte acheter de la pâte à bois Pollyfilla ( vu sur le site )
Faut -il prendre du neutre ou avez vous un numéro ?
Ou la trouve t'on en France ?
Merci d'avance
Cordialement Olivier
avatar
Olivier64

Nombre de messages : 6
Age : 53
Localisation : Chamblon
Date d'inscription : 14/01/2012

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par stf67 le Jeu 19 Jan - 6:39

Bonjour Olivier,
Voilà une petite explication de texte en image, j'espère que tu comprendras mieux ce que je voulais te dire.
Par contre attention , toutes les longueurs, mesures etc, sont données à titre d'exemple. Il faudra que tu mesures tous tes couples et divise la plus grande longueur par 5mm, ceci correspondant à la largeur des virures dans les kits (à vérifier tout de même). Les résultat sera le nombre par lequel il faudra diviser toutes tes longueurs.



A titre d'exemple j'ai essayé de représenter une virure taillée selon les résultats indiqués, il faut en principe garder le bord supérieur droit et amincir (effiler) le bord inférieur.

Tiens nous au courant... Smile
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par frédéric37 le Jeu 19 Jan - 17:08

Pour parfaire les explications de Steph.....il faudrait que je te retrouve l'excellente explication d'Albertus sur le bordage.....
A moins qu'il vienne pour t'expliquer la chose !!!
Sinon je cherche....et je t'indique ou la trouver....
Courage......j'ai fait pareil au début !!!!!!
C'est cela apprendre !!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par stf67 le Jeu 19 Jan - 17:10

Bonjour Frédéric
Toi aussi tu n'arrives pas à retrouver le pazapa de ALBERTUS??
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Invité le Jeu 19 Jan - 17:40

L'Albertus reviendra t-il ?? scratch ..

Je reviens un peu sur ton message Steph' . Les bordages de 5mm de large sont effectivement monnaie courante dans les kits. C'est d'ailleurs le cas pour mon thonier et pour du bol, c'est du bol car cela correspond pile poil ( à qq ch .. de mouches près ) au bordage réel de ce type d'embarcation. En revanche pour d'autres échelles , si l'on veut être un minimum réaliste , il convient de recalculer la valeur des bordages.
Mettre du 5 mm pour un vaisseau amiral au 1/72e ..çà ne va pas le faire !
Cela nécessite comme déjà dit par ailleurs, des recherches annexes pour parfaire un kit bourré d'incohérences ..
Facile avec l'internet .. et le forum !!

Sigmund Cool

Invité
Invité


Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par albertus le Jeu 19 Jan - 21:19

Hello tous

L'Albertus reviendra t-il ?? ..
L'albertus est toujours là !
A lire tout ce qui se dit,
à admirer l'évolution dans la qualité du travail de chacun,
la rigueur qui est de plus en plus de mise
et le soucis de vouloir se dépasser soi-même !

Le post sur le brochetage des membrures est ici
http://denis-59.forumpro.fr/t232p20-toirette-chalutier-sur-plans-echelle-1-10-par-blubaqua#3556


avatar
albertus

Nombre de messages : 287
Age : 72
Localisation : Soiron / Belgique
Date d'inscription : 28/09/2011

http://navi.modelisme.com/

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Charles QC le Ven 20 Jan - 2:28

Si il y à quelqu’un d’intéresser j’ai un pas à pas genre comment faire un bordage pour les nuls un PDF +- 40 pages avec image qui est très bien mais en Anglais alors si q-cun est intéresser me faire un PM
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Invité le Ven 20 Jan - 4:59

A la bonne heure Albertus, content de te lire à nouveau !

Merci Charles, tu pourrais mettre ton pas-à-pas à disposition sur megaupload ..?

bonne journée à tous !
Sigmund

Invité
Invité


Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par frédéric37 le Ven 20 Jan - 6:09

Enfin.......Albertus !!!!
Non seulement je n'aurais pas à chercher tes écrits pour aider Olivier, mais j'ai comme tous le plaisir de te voir revenir !!!!!
Parfait !!!!!

avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Denis le Ven 20 Jan - 6:47

bonjour Charles ,

Charles QC a écrit:Si il y à quelqu’un d’intéresser j’ai un pas à pas genre comment faire un bordage pour les nuls un PDF +- 40 pages avec image qui est très bien mais en Anglais alors si q-cun est intéresser me faire un PM

Ton fichier en PDF tu peux toujours le poster dans astuces , les images sont souvent parlantes .



_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Charles QC le Ven 20 Jan - 16:44

Denis a écrit:bonjour Charles ,

[
Ton fichier en PDF tu peux toujours le poster dans astuces , les images sont souvent parlantes .



Salut Denis Sigmund
Pour des raisons de droit d’auteur et pour que le site n’ait pas de problème je ne ferai pas de poste ou d’extrait de ce manuel les auteurs sont très pointilleux a ce sujet et ont fait du trouble à un autre site à ce sujet d’où la raison que si un copain en veut une copie je peut la lui donner c’est du main à main donc légal
Par contre je vais vous donner le lien ou vous pouvez le consulter
(DA j’aurais du y penser avant sa doit être l’âge Razz )
Allez sur ce site
http://www.modelshipworld.com/phpBB2/portal.php#
extra
Tutorial
Planking
Dans le tutorial il y a plusieurs comment faire assez bien fait mais tout en anglais
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Olivier64 le Dim 22 Jan - 15:41

Merci à tous et particulièrement à Stephan !
C'est plus clair maintenant grâce à ton plan personnalisé.
Il me reste plus qu'à mettre en pratique...
avatar
Olivier64

Nombre de messages : 6
Age : 53
Localisation : Chamblon
Date d'inscription : 14/01/2012

Revenir en haut Aller en bas

Suite

Message par Olivier64 le Sam 31 Mar - 11:48

Voilà la suite...
ça ne va pas vite !
J'ai essayé de tenir compte de vos remarque et j'ai brocheté mes virures ( pour info elles font 3mm )
A la poupe ça ne me parait pas mal, bien sûr ça n'engage que moi, par contre à la proue ça me parait bizarre .
Qu'en pensez- vous ?






avatar
Olivier64

Nombre de messages : 6
Age : 53
Localisation : Chamblon
Date d'inscription : 14/01/2012

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par stf67 le Sam 31 Mar - 12:04

Bonjour Olivier
Non ça à l'air plutôt pas mal, que ce soit à la poupe ou à la proue, les ajustages mériterais d'être un peu plus précis, mais bon, comme c'est un modèle en double bordé pas d'inquiétudes.. Tu pourras même te permettre de mastiquer un peu au besoin Wink
Autrement dis toi que tu te fais la main en attendant le prochain modèle... Very Happy
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par smoogler le Jeu 19 Avr - 8:40

Une petite astuce qui vaut ce qu'elle vaut pour cintrer les bordées dans les chantiers ils se servent de la vapeur pour étuver le bois et l'amener a la forme désirée moi j'utilise un" Vaporéto" a main et avec çà les bordées on leur donne la forme que l'on veut pour les plaquer sur toute leur largeur A+
avatar
smoogler

Nombre de messages : 180
Age : 70
Localisation : 35540 plerguer france
Date d'inscription : 03/03/2012

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Michel Saunier le Jeu 19 Avr - 11:19

Astuce intéressante, j'ai aussi le vaporetto de mon gouvernement dont elle ne sert que rarement. Je vais lui chipper
J'utilise le décapeur thermique sur bois mouillé ou sec, la différence est une meilleure stabilité du bois en surface à sec.
avatar
Michel Saunier

Nombre de messages : 121
Age : 76
Localisation : Fontaine sous Jouy 27
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Re: Golden Star 1/50 Mantua

Message par Olivier64 le Dim 3 Juin - 9:11

J'ai les vis à border, c'est mes doigts que je dois former ...
avatar
Olivier64

Nombre de messages : 6
Age : 53
Localisation : Chamblon
Date d'inscription : 14/01/2012

Revenir en haut Aller en bas
