Canot a moteur ,1/20e annexe de la Curieuse
re a tous
il y a quelque temps , j'ai entrepris la construction , d'une annexe du Ketch la Curieuse , au 1/20e , montage sur forme , en bois d'IF ........ appele egalement , bois de cimetiere ................

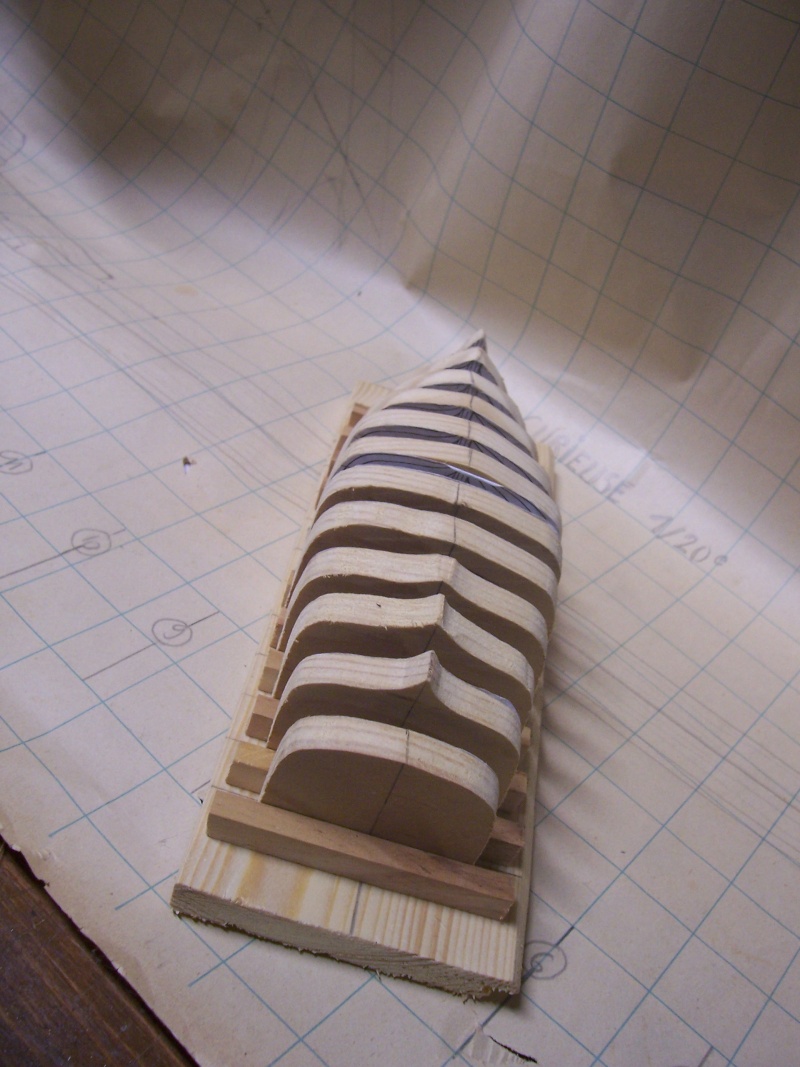

la forme , sur son chantier
l'etrave , la quille et l'etambot sont en noyer, montage par chevillage
mise en place tableau arriere , ( z'avez vus , j'ai de l'aide !!!)
mise en place des preceintes ( chose a na pas faire : enlever la forme , mais j'etais trop impatient , pour attendre !!), apres cette foto , j'ai remis en place pour la suite de la pose des bordés
bordage complet en IF , bois tres veinné , tres souple , utilise en lutherie , et marquetterie
mise en place des membrures
preparartion des planchers
comme j'aime bien me prendre le choux.... , j'ai installe un micro moteur ( vibreur telephone ) , et scratché une helice
voila , finition avant le passage a l'huile de lin
petite derniere , apres le passage a l'huile
conclusion : ce genre de construction est tres enrichissante , un minimum de savoir faire est tout de meme indispensable , surtous a la pose des bordés , car il ne doivent pas etre "coller" sur la forme
tres amicalement herve
il y a quelque temps , j'ai entrepris la construction , d'une annexe du Ketch la Curieuse , au 1/20e , montage sur forme , en bois d'IF ........ appele egalement , bois de cimetiere ................
la forme , sur son chantier
l'etrave , la quille et l'etambot sont en noyer, montage par chevillage
mise en place tableau arriere , ( z'avez vus , j'ai de l'aide !!!)
mise en place des preceintes ( chose a na pas faire : enlever la forme , mais j'etais trop impatient , pour attendre !!), apres cette foto , j'ai remis en place pour la suite de la pose des bordés
bordage complet en IF , bois tres veinné , tres souple , utilise en lutherie , et marquetterie
mise en place des membrures
preparartion des planchers
comme j'aime bien me prendre le choux.... , j'ai installe un micro moteur ( vibreur telephone ) , et scratché une helice
voila , finition avant le passage a l'huile de lin
petite derniere , apres le passage a l'huile
conclusion : ce genre de construction est tres enrichissante , un minimum de savoir faire est tout de meme indispensable , surtous a la pose des bordés , car il ne doivent pas etre "coller" sur la forme
tres amicalement herve
Re: Canot a moteur ,1/20e annexe de la Curieuse
Magnifique !!!!!
Ya pas a dire tu sais tout faire !!!!!!
Mes félicitations !!!!
Ya pas a dire tu sais tout faire !!!!!!
Mes félicitations !!!!
frédéric37- Nombre de messages : 685
Age : 69
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011
Re: Canot a moteur ,1/20e annexe de la Curieuse
Très belle réalisation,
J’ai déjà vu ce genre de construction ( assez complexe à monter ) cependant la méthode était différente.
Pour chantier une forme et non des couples perdus, sur cette forme sont montées les membrures et la quille, puis les bordés.
Je mets en réserve ta méthode qui permet en fait de faciliter le nettoyage des bordés intérieurs avant la pose des membrures.
Bravo, on apprend tous les jours
J’ai déjà vu ce genre de construction ( assez complexe à monter ) cependant la méthode était différente.
Pour chantier une forme et non des couples perdus, sur cette forme sont montées les membrures et la quille, puis les bordés.
Je mets en réserve ta méthode qui permet en fait de faciliter le nettoyage des bordés intérieurs avant la pose des membrures.
Bravo, on apprend tous les jours
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Canot a moteur ,1/20e annexe de la Curieuse
Bonjour,
Très belle réalisation Couerdemiel!
En effet en arsenal, les membrures sont posées avant le bordage
et non après, mais la technique est interessante!
Pour la finition tu ajoute seulement de l'huile de lin, cest tout?
A+
Claude.
Très belle réalisation Couerdemiel!
En effet en arsenal, les membrures sont posées avant le bordage
et non après, mais la technique est interessante!
Pour la finition tu ajoute seulement de l'huile de lin, cest tout?
A+
Claude.
PTIVIKING- Nombre de messages : 228
Age : 59
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011
Re: Canot a moteur ,1/20e annexe de la Curieuse
Beau travail Hervé !
Cette contre-forme ( discontinue ) limite le risque de problèmes de symétrie
contrairement au bloc taillé dans la masse, plus délicat à réaliser ..
C'est bien adapté pour la méthode que tu as utilisée qui consiste à border en premier puis ajouter les membrures ensuite , parfait !
Quel est le "truc" pour éviter de coller les bordages ?
Le 'tit moteur c'est juste pour le plaisir de voir tourner l'hélice ?
Cette finition en fait un très bel objet d'exposition , bravo encore !
Cette contre-forme ( discontinue ) limite le risque de problèmes de symétrie
contrairement au bloc taillé dans la masse, plus délicat à réaliser ..
C'est bien adapté pour la méthode que tu as utilisée qui consiste à border en premier puis ajouter les membrures ensuite , parfait !
Quel est le "truc" pour éviter de coller les bordages ?
Le 'tit moteur c'est juste pour le plaisir de voir tourner l'hélice ?
Cette finition en fait un très bel objet d'exposition , bravo encore !
Invité- Invité
Re: Canot a moteur ,1/20e annexe de la Curieuse
re les potos
excusez du retard , j'étais absent pour le taf......................
alors , je colle ;
PTIVIKING le Mer 14 Déc - 18:42
Bonjour,
Très belle réalisation Couerdemiel!
En effet en arsenal, les membrures sont posées avant le bordage
et non après, mais la technique est interessante!
Pour la finition tu ajoute seulement de l'huile de lin, cest tout?
A+
Claude.
Claude , en fait , c'est mélange huile / threbentine , je ferait un topic , plus tard sur cette potion magique ...............
pour le principe des membrure avant le bordage ( genre arsenal ), j'ai fait un essai au 1/72e avec du rotin effilé
la forme , la quille et les membrures sont en place
résulta sorti de la forme
avec la finition
re je colle
Beau travail Hervé !
Cette contre-forme ( discontinue ) limite le risque de problèmes de symétrie
contrairement au bloc taillé dans la masse, plus délicat à réaliser ..
C'est bien adapté pour la méthode que tu as utilisée qui consiste à border en premier puis ajouter les membrures ensuite , parfait !
Quel est le "truc" pour éviter de coller les bordages ?
Le 'tit moteur c'est juste pour le plaisir de voir tourner l'hélice ?
Cette finition en fait un très bel objet d'exposition , bravo encore !
merci Sigma , en fait ce canot fait partis du projet , pour ma lointaine , lointaine retraitre :le Ketch Curieuse (1912) au 1/20e ,montage monographie
pour que les bordé ne colle pas , il faut metttre du scotch ou peinture ,ou genre vernis ( le truc : la tranche du faux couple ne doit plus etre poreuse) et bien coller les bordes entre , colle sur la tranche
pour , le t'it moteur , t'as tous compris , le seul plaisir de voir tourner l'helice .....
tres amicalement herve
excusez du retard , j'étais absent pour le taf......................
alors , je colle ;
PTIVIKING le Mer 14 Déc - 18:42
Bonjour,
Très belle réalisation Couerdemiel!
En effet en arsenal, les membrures sont posées avant le bordage
et non après, mais la technique est interessante!
Pour la finition tu ajoute seulement de l'huile de lin, cest tout?
A+
Claude.
Claude , en fait , c'est mélange huile / threbentine , je ferait un topic , plus tard sur cette potion magique ...............
pour le principe des membrure avant le bordage ( genre arsenal ), j'ai fait un essai au 1/72e avec du rotin effilé
la forme , la quille et les membrures sont en place
résulta sorti de la forme
avec la finition
re je colle
Beau travail Hervé !
Cette contre-forme ( discontinue ) limite le risque de problèmes de symétrie
contrairement au bloc taillé dans la masse, plus délicat à réaliser ..
C'est bien adapté pour la méthode que tu as utilisée qui consiste à border en premier puis ajouter les membrures ensuite , parfait !
Quel est le "truc" pour éviter de coller les bordages ?
Le 'tit moteur c'est juste pour le plaisir de voir tourner l'hélice ?
Cette finition en fait un très bel objet d'exposition , bravo encore !
merci Sigma , en fait ce canot fait partis du projet , pour ma lointaine , lointaine retraitre :le Ketch Curieuse (1912) au 1/20e ,montage monographie
pour que les bordé ne colle pas , il faut metttre du scotch ou peinture ,ou genre vernis ( le truc : la tranche du faux couple ne doit plus etre poreuse) et bien coller les bordes entre , colle sur la tranche
pour , le t'it moteur , t'as tous compris , le seul plaisir de voir tourner l'helice .....
tres amicalement herve
Re: Canot a moteur ,1/20e annexe de la Curieuse
Un seul mot,superbe.
philippe7160- Nombre de messages : 113
Age : 60
Localisation : la louviére
Date d'inscription : 14/12/2011
Re: Canot a moteur ,1/20e annexe de la Curieuse
Du très beau travail en effet
Les coques de canot ou ont vois l’intérieur et l’extérieur ont toujours été mon hantise
Très bon travail et comme je vais avoir 2 canots à faire pour le ST je vais revenir à ce blog pour référence
Les coques de canot ou ont vois l’intérieur et l’extérieur ont toujours été mon hantise
Très bon travail et comme je vais avoir 2 canots à faire pour le ST je vais revenir à ce blog pour référence
Charles QC- Nombre de messages : 308
Age : 71
Localisation : Montreal
Date d'inscription : 09/12/2011
Re: Canot a moteur ,1/20e annexe de la Curieuse
re
merci les potos
cette construction , est tire du MZ (encyclopédie naval des modes reduitsl , Wolfram zu mondfeld )
si vous le voulez ont pourraient ouvrir , bien sur , avec accord de Denis , un sujet particulier , genre sous rubrique ( dans montage KIT ?? ou autre ), car nous avons tous a monter des annexes , et donc sommes confronte a ce genre de construction
ne foto avec un personage au 1/72e ,
amicalement herve
merci les potos
cette construction , est tire du MZ (encyclopédie naval des modes reduitsl , Wolfram zu mondfeld )
si vous le voulez ont pourraient ouvrir , bien sur , avec accord de Denis , un sujet particulier , genre sous rubrique ( dans montage KIT ?? ou autre ), car nous avons tous a monter des annexes , et donc sommes confronte a ce genre de construction
ne foto avec un personage au 1/72e ,
amicalement herve
Re: Canot a moteur ,1/20e annexe de la Curieuse
bonjour,
Toujours autant de talent .....
je suis ouvert a tout, trouve moi un titre
Toujours autant de talent .....
je suis ouvert a tout, trouve moi un titre
si vous le voulez ont pourraient ouvrir , bien sur , avec accord de Denis , un sujet particulier , genre sous rubrique ( dans montage KIT ?? ou autre ), car nous avons tous monter des annexes , et donc sommes confronte a ce genre de construction
je la cherche sur le net cette bible mais apparament elle n'est plus editée.Cette construction , est tire du MZ (encyclopédie naval des modes reduitsl , Wolfram zu mondfeld )
Denis- Administrateur
- Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007
Re: Canot a moteur ,1/20e annexe de la Curieuse
re Denis ,
malheureusement , tu as raison ..... elle n'est plus édité est introuvable......................
(regarde , peut être sur le BC, ou éventuellement price machin , ou ebay............mais gare!! y a de la spéculation )
j'ai acheté la mienne en Bretagne , lors de vacances , en 1980.......
merci , pour l'aval de cette proposition , pour l 'endroit je pencherai la rubrique : CONSTRUCTION ou TRUC
sous rubrique :ANNEXE/ BARQUE / CHALOUPE.....
la , chacun fait part de ces rea. , et de ces difficultés a construire des annexes ..
très amicalement herve
malheureusement , tu as raison ..... elle n'est plus édité est introuvable......................
(regarde , peut être sur le BC, ou éventuellement price machin , ou ebay............mais gare!! y a de la spéculation )
j'ai acheté la mienne en Bretagne , lors de vacances , en 1980.......
merci , pour l'aval de cette proposition , pour l 'endroit je pencherai la rubrique : CONSTRUCTION ou TRUC
sous rubrique :ANNEXE/ BARQUE / CHALOUPE.....
la , chacun fait part de ces rea. , et de ces difficultés a construire des annexes ..
très amicalement herve
Re: Canot a moteur ,1/20e annexe de la Curieuse
donne-moi un titre de rubrique
pourquoi pas simplement "les annexes"
cela reprendrait tout ce qui peut être considéré comme annexe, sans genres ni époques particuliers, de la yole à la barque en passant par le canot de sauvetage... ou pour les plus récents par le dinghy !
