Canot a moteur ,1/20e annexe de la Curieuse

Message par coeurdemiel le Mer 14 Déc - 10:19

re a tous Very Happy

il y a quelque temps , j'ai entrepris la construction , d'une annexe du Ketch la Curieuse , au 1/20e , montage sur forme , en bois d'IF ........ appele egalement , bois de cimetiere ................

la forme , sur son chantier

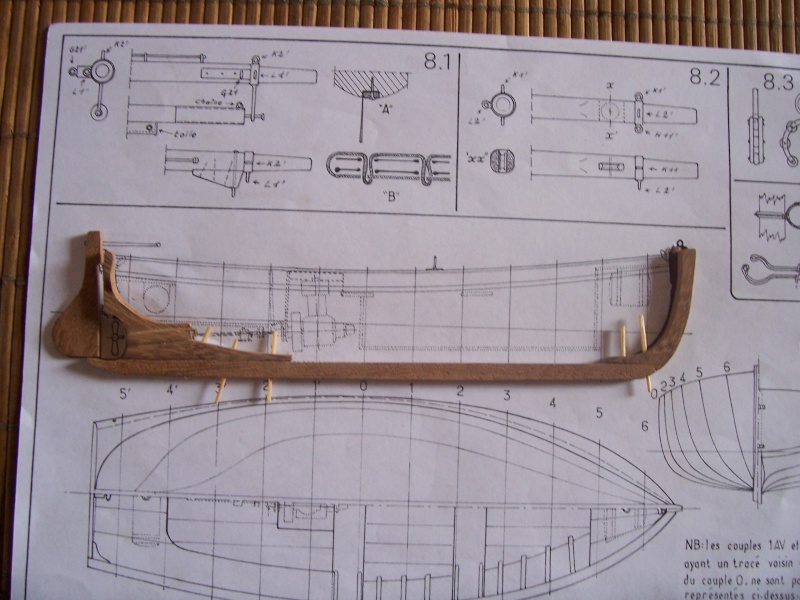

l'etrave , la quille et l'etambot sont en noyer, montage par chevillage

mise en place tableau arriere , ( z'avez vus , j'ai de l'aide !!!)


mise en place des preceintes ( chose a na pas faire : enlever la forme , mais j'etais trop impatient , pour attendre !!), apres cette foto , j'ai remis en place pour la suite de la pose des bordés

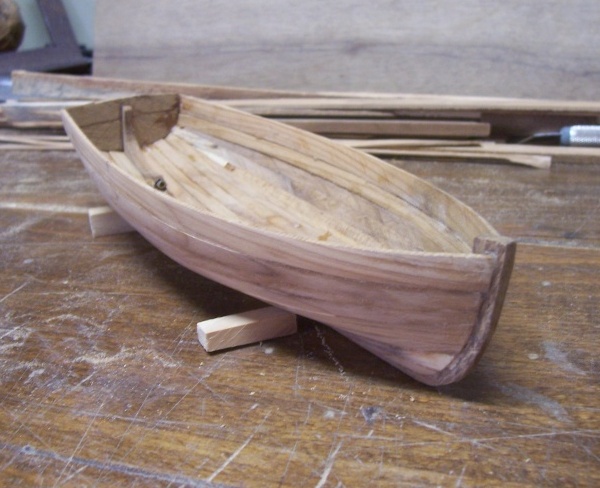

bordage complet en IF , bois tres veinné , tres souple , utilise en lutherie , et marquetterie

mise en place des membrures


preparartion des planchers


comme j'aime bien me prendre le choux.... , j'ai installe un micro moteur ( vibreur telephone ) , et scratché une helice

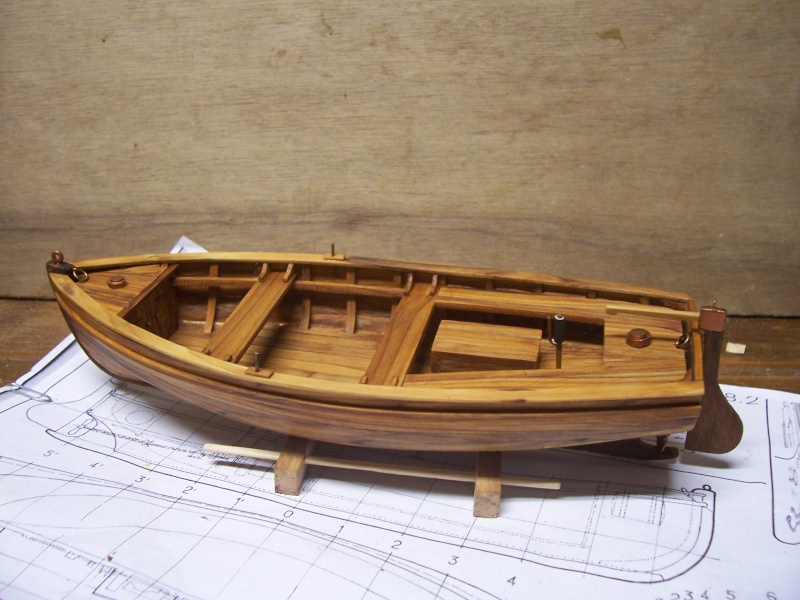

voila , finition avant le passage a l'huile de lin


petite derniere , apres le passage a l'huile




conclusion : ce genre de construction est tres enrichissante , un minimum de savoir faire est tout de meme indispensable , surtous a la pose des bordés , car il ne doivent pas etre "coller" sur la forme

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par frédéric37 le Mer 14 Déc - 11:43

Magnifique !!!!!
Ya pas a dire tu sais tout faire !!!!!!
Mes félicitations !!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par Denis le Mer 14 Déc - 13:58

Très belle réalisation,
J’ai déjà vu ce genre de construction ( assez complexe à monter ) cependant la méthode était différente.
Pour chantier une forme et non des couples perdus, sur cette forme sont montées les membrures et la quille, puis les bordés.
Je mets en réserve ta méthode qui permet en fait de faciliter le nettoyage des bordés intérieurs avant la pose des membrures.
Bravo, on apprend tous les jours

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par PTIVIKING le Mer 14 Déc - 17:42

Bonjour,
Très belle réalisation Couerdemiel!
En effet en arsenal, les membrures sont posées avant le bordage
et non après, mais la technique est interessante!
Pour la finition tu ajoute seulement de l'huile de lin, cest tout?
A+
Claude.
avatar
PTIVIKING

Nombre de messages : 228
Age : 52
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par Invité le Mer 14 Déc - 18:07

Beau travail Hervé !
Cette contre-forme ( discontinue ) limite le risque de problèmes de symétrie
contrairement au bloc taillé dans la masse, plus délicat à réaliser ..
C'est bien adapté pour la méthode que tu as utilisée qui consiste à border en premier puis ajouter les membrures ensuite , parfait !
Quel est le "truc" pour éviter de coller les bordages ?
Le 'tit moteur c'est juste pour le plaisir de voir tourner l'hélice ?

Cette finition en fait un très bel objet d'exposition , bravo encore !

Invité
Invité


Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par coeurdemiel le Ven 16 Déc - 16:40

re les potos cheers

excusez du retard , j'étais absent pour le taf......................

alors , je colle ;

PTIVIKING le Mer 14 Déc - 18:42
Bonjour,
Très belle réalisation Couerdemiel!
En effet en arsenal, les membrures sont posées avant le bordage
et non après, mais la technique est interessante!
Pour la finition tu ajoute seulement de l'huile de lin, cest tout?
A+
Claude.


Claude , en fait , c'est mélange huile / threbentine , je ferait un topic , plus tard sur cette potion magique ...............
pour le principe des membrure avant le bordage ( genre arsenal ), j'ai fait un essai au 1/72e avec du rotin effilé
la forme , la quille et les membrures sont en place

résulta sorti de la forme

avec la finition



re je colle
Beau travail Hervé !
Cette contre-forme ( discontinue ) limite le risque de problèmes de symétrie
contrairement au bloc taillé dans la masse, plus délicat à réaliser ..
C'est bien adapté pour la méthode que tu as utilisée qui consiste à border en premier puis ajouter les membrures ensuite , parfait !
Quel est le "truc" pour éviter de coller les bordages ?
Le 'tit moteur c'est juste pour le plaisir de voir tourner l'hélice ?


Cette finition en fait un très bel objet d'exposition , bravo encore !



merci Sigma , en fait ce canot fait partis du projet , pour ma lointaine , lointaine retraitre :le Ketch Curieuse (1912) au 1/20e ,montage monographie

pour que les bordé ne colle pas , il faut metttre du scotch ou peinture ,ou genre vernis ( le truc : la tranche du faux couple ne doit plus etre poreuse) et bien coller les bordes entre , colle sur la tranche

pour , le t'it moteur , t'as tous compris , le seul plaisir de voir tourner l'helice ..... geek geek geek

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par philippe7160 le Ven 16 Déc - 17:01

Un seul mot,superbe.
avatar
philippe7160

Nombre de messages : 113
Age : 54
Localisation : la louviére
Date d'inscription : 14/12/2011

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par Charles QC le Sam 17 Déc - 3:33

Du très beau travail en effet
Les coques de canot ou ont vois l’intérieur et l’extérieur ont toujours été mon hantise
Très bon travail et comme je vais avoir 2 canots à faire pour le ST je vais revenir à ce blog pour référence
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par coeurdemiel le Sam 17 Déc - 7:20

re
merci les potos
cette construction , est tire du MZ (encyclopédie naval des modes reduitsl , Wolfram zu mondfeld )

si vous le voulez ont pourraient ouvrir , bien sur , avec accord de Denis , un sujet particulier , genre sous rubrique ( dans montage KIT ?? ou autre ), car nous avons tous a monter des annexes , et donc sommes confronte a ce genre de construction
ne foto avec un personage au 1/72e ,



amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par Denis le Sam 17 Déc - 7:32

bonjour,
Toujours autant de talent .....
je suis ouvert a tout, trouve moi un titre
si vous le voulez ont pourraient ouvrir , bien sur , avec accord de Denis , un sujet particulier , genre sous rubrique ( dans montage KIT ?? ou autre ), car nous avons tous monter des annexes , et donc sommes confronte a ce genre de construction
Cette construction , est tire du MZ (encyclopédie naval des modes reduitsl , Wolfram zu mondfeld )
je la cherche sur le net cette bible mais apparament elle n'est plus editée.

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par coeurdemiel le Sam 17 Déc - 7:52

re Denis , cheers

malheureusement , tu as raison ..... elle n'est plus édité est introuvable......................
(regarde , peut être sur le BC, ou éventuellement price machin , ou ebay............mais gare!! y a de la spéculation )
j'ai acheté la mienne en Bretagne , lors de vacances , en 1980.......

merci , pour l'aval de cette proposition , pour l 'endroit je pencherai la rubrique : CONSTRUCTION ou TRUC
sous rubrique :ANNEXE/ BARQUE / CHALOUPE.....

la , chacun fait part de ces rea. , et de ces difficultés a construire des annexes ..
très amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: Canot a moteur ,1/20e annexe de la Curieuse

Message par albertus le Sam 17 Déc - 8:24

donne-moi un titre de rubrique

pourquoi pas simplement "les annexes"
cela reprendrait tout ce qui peut être considéré comme annexe, sans genres ni époques particuliers, de la yole à la barque en passant par le canot de sauvetage... ou pour les plus récents par le dinghy !
avatar
albertus

Nombre de messages : 287
Age : 72
Localisation : Soiron / Belgique
Date d'inscription : 28/09/2011

http://navi.modelisme.com/
