Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Ven 3 Fév - 18:26

Il est temps de travaillé sur le château arrière les décorations sont en métal blanc les pièces doivent avoir une courbure que je donne en utilisant un gros jarre une base de peinture or est appliquer a la bonbonne




Je commence par les côtés en construisant la base qui supportera les bouteilles


avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Ven 3 Fév - 18:29

Même procédure a l’arrière



Petit problème les grille qui simule les photo de sont pas symétrique je doit donc les coupé pour les ajusté et peinture finale



avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Ven 3 Fév - 18:32

Pose des derniers éléments, retouche de peinture et ajustement finale



avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Ven 3 Fév - 18:38

Bon bin comme ont dit à partir de maintenant sa vas être tout nouveau tout beau. Laughing
Les prochains postes n’ont jamais été mis en ligne dans aucun forum. bom

Un peut de Vivaldi comme atmosphère + un petit Cognac et à l’ouvrage drunken
104 porte de canon à faire

avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Invité le Ven 3 Fév - 18:48

Sacré travail abattu déjà Charles ! Le problème de ces gros vaisseaux c'est qu'il y a un peu de travaux répétitifs , tels ces 104 mantelets de sabords . Bon courage ! Wink
Pour moi, ce sera du Prokofiev en accompagnement musical ce soir !

amicalement
Sigmund

Invité
Invité


Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Ven 3 Fév - 18:52

Rawwwwwwwwwwwwwwww Embarassed Embarassed Embarassed
Oui mantelet de sabords
Moi et les termes naval en Français ont est sur des planète différente
9 ans de forum Anglophone Sad
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Dim 5 Fév - 21:27

Les fameux Obusier de mer ou Obus en Espagnol
Version Trafalgar 16 x 24 livres placés sur le 4em pont
Position exact inconnue avec exactitude sauf pour les 12 placés au centre du navire j’ai lu une référence qui place les 4 dernier a la prou et c’est ce que je vais faire

Bon pour la section j’ai utilisé ce qui est en rouge que j’avais trouvé chez un fournisseur Américain et qui avait été discontinué entre temps en rouge.
Une chance car ils étaient trop gros j’ai finalement trouvé mon bonheur chez un petit producteur de modèle situé dans le Main
http://www.bluejacketinc.com/
Les modèles choisis sont FO756 pour l’affut et FO635 pour l’obusier en bleu


Reçu certain affut différent bon pas trop grave j’en ai pas fait un plat juste corriger le tout avec mon Dremel


Comme c’est un affut qui normalement est glissant et que ce que j’ai eu est plein ont ajoute une ouverture et comme la pièce viens avec un seul anneau et que sa en prend 2 ajout d’un crochet nettoyage de la bouche et aspect finale





Vérification du positionnement et construction d’un prototype


avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Dim 5 Fév - 21:30

Une couche de peinture industriel de fond en bonbonne gris voila terminé



A partir de ce que j’ai trouvé j’ai une bonne idée de comment le câblage doit être fait mais avant j’ai fait une vérification en faisant un dessin à l’échelle pour le positionnement des câble



Et voila 16 obusiers de fait




avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Lun 6 Fév - 2:22

Oui je connaissait cette adresse Alain et leur stat pour le ST
Je me suis servis de plusieurs de leur dessin Very Happy
http://santisima-trinidad.astillero.net/

Par contre j’ai 2 autres source qui se confirme l’une l’autre
http://www.todoababor.es/listado/navio-santisimatrinidad2.htm


et
http://3decks.pbworks.com/w/page/915168/HCMS%20Santisima%20Trinidad%20%281769%29


Et pour rendre les chose encore plus confuse j’ai cette photo d’une maquette au muse de Madrid qui montre le 4em pont entièrement équipé d’obusier.


Todo a Babor est un site associé au musé maritime de Madrid sa fait que je me suis fié à leur donnée.
Pour la position des canons aucune donné écrite nous est parvenu mais comme il semble avoir trouver l’épave peut-être que le mystère sera résolu un jour. pirat
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 8 Fév - 0:58

Pour les canons de 8 livres il y en à 18 sur le 4em pont 6 dans les cabines ce qui en reste 12 sur le pont lui même (2 déjà poser sous les escaliers)
Installation standard j’en ai donc 10 de plus à installer pour compléter le pont modèle Amati 4160/20



Pour placer le système arrière de poulie j’ai simulé un retrait et calculer la position de l’ancrage


L’autre jour Dominique nous a montré une fantastique manière pour fabriquer des boucles de cordages pour les montages de canons.
http://denis-59.forumpro.fr/t370-petite-machine-pour-lover-les-cordages
Il y a eu beaucoup de discussions dans le passé (sur DDM un forum Anglais aujourd’hui défunt) à ce sujet et il y a 2 écoles.
Le premier est celle qui veut que les boucles soient lovées avec précisions comme cette photo d’un canon à_bord_de l’USS Constitution style inspection par l’amirale et une utilisation exagérer de câble qui en combat serait plus encombrante qu’utile.


L’autre veut que les canons n’aient que le cordage nécessaire au maniement des canons et c’est cette optique que j’ai appliqué et pour ce faire développé une méthode simple et rapide
J’utilise le manchon d’une mèche dans le cas présent 3mm de diamètre


Je fais 3 tours avec le câble dans le cas présent du 0.15 d’OcCre


Un peut de colle pour saisir


Avec une pince j’éjecte la boucle


Et voila toutes les boucles nécessaires pour tous mes canons et obusiers




Dernière édition par Charles QC le Mar 21 Fév - 1:15, édité 1 fois
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 8 Fév - 1:03

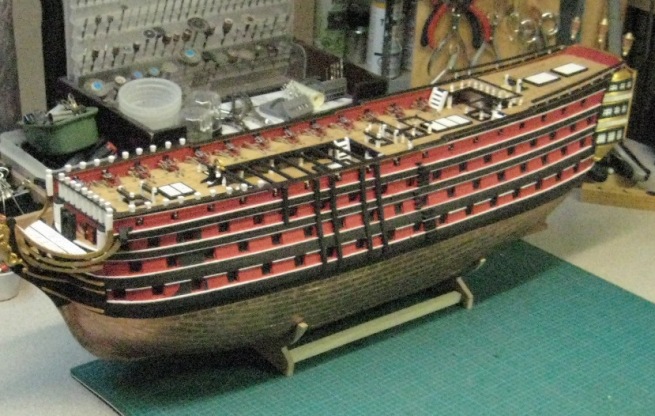

Installation terminé de l’armement du dernier pont



avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Banton le Mer 8 Fév - 2:44

Charles QC a écrit:

L’autre jour Dominique nous a montré une fantastique manière pour fabriquer des boucles de cordages pour les montages de canons.
Il y a eu beaucoup de discussions dans le passé (sur DDM un forum Anglais aujourd’hui défunt) à ce sujet et il y a 2 écoles.
Le premier est celle qui veut que les boucles soient lovées avec précisions comme cette photo d’un canon à_bord_de l’USS Constitution style inspection par l’amirale et une utilisation exagérer de câble qui en combat serait plus encombrante qu’utile.
L’autre veut que les canons n’aient que le cordage nécessaire au maniement des canons et c’est cette optique

Hola Charles

Pour les longueurs de Bragues lovées , la discution a été aussi soulevée du coté espagnol ou ils ont tous été categoriques , la longueur des bragues utilisent seulement le nécéssaire pour exécuter la manoeuvre du canon.( recul / chargement)

D'autres ont obté plus sur l'esthetique donnant plus de cachet au modèle .

Les deux se valent, de non abuser des tours de la " petite machine " affraid study Very Happy

Conclusion : sans perdre de vue l'aspect historique , gouts et couleurs restent aux soins de celui qui execute Very Happy Wink


Nota : afin de mieux travailler ton cordage , humectes le avec un peu de colle a bois fortement diluée a l'eau ,le travail sera plus facil a faire , en plus fera disparaitre ces horribles peluches ou avant l'application un passage a la flamme d'un briquet ( de le savoir je n'ai rien dit !!!) Wink Very Happy

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 8 Fév - 23:18


Nota : afin de mieux travailler ton cordage , humectes le avec un peu de colle a bois fortement diluée a l'eau ,le travail sera plus facil a faire , en plus fera disparaitre ces horribles peluches ou avant l'application un passage a la flamme d'un briquet ( de le savoir je n'ai rien dit !!!) Wink Very Happy [/quote]

Dominique j’utilise de la cire d’abeille et je ne l’avais pas fait sue le prototype photographier Embarassed
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Banton le Jeu 9 Fév - 2:38

Charles QC a écrit:
Dominique j’utilise de la cire d’abeille et je ne l’avais pas fait sue le prototype photographier Embarassed

No problem my friend Very Happy Wink

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 15 Fév - 21:04

Installation des dernières pièces de pont il ne vas manquer que les 2 chaloupes
La plus part de ses sous montage avait été fait lors de la fabrication de la sections
Sur le pont il vas resté l’ajout de quelque crochets et anneaux et des retouche de peinture ici et la




avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Lun 20 Fév - 1:59

Construction des mantelets
Bon ce qui est fournie dans le kit est ce qui est fournis par plusieurs manufacturiers mais qui n’est pas du tout réaliste mais grandement utilisé



Sur la section je les avais fais comme vue sur plusieurs modèle auparavant soit avec une bordure intérieur


Bon j’étais à les faire tous comme cela




Quand 2 évènements sont venus changer mes plans
Le premier c’est la pose sur un site de photo prise au musé naval de Madrid du modèle du ST avec des mantelets simple sans bordure intérieur


Cette photo ma confirmé 3 choses si vous regarder l’agrandissement suivant
Flèche jaune la pose d’un déflecteur de pluie quelque chose que j’avais déjà vue et avait déjà l’intention d’ajouter
Flèche verte pas de bordure intérieur
Et la flèche bleu montre 2 anneaux à l’intérieur


L’autre évènement c’et quand en faisant une recherche pour un amis maquettiste j’ai remarqué quelque chose sur la photo suivante qui viens du Victory navire de la même époque confirme le modèle de Madrid. Déflecteur d’eau pas de bordure intérieur
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Lun 20 Fév - 2:06

J’ai donc décidé de suivre cette vois et voici les étapes de la fabrication du prototype
A : Mantelet construit lors de la fabrication de la section 20x20mm
B : Peinture de base
C : Les charnières qui seront posé (Amati nb 4130
D : Charnière posé et peinte
E : Anneaux supérieur et corde qui seront insérer a l intérieur de la coque
F : Pose des corde elle ont été enduite de colle de menuisier pour être rigide
G Voila terminé j’ai abandonné l’idée de posé les 2 anneaux intérieur


Ouverture de 20x20mm avec une bordure de 1mm


Pose du réflecteur choisi la pièce 35260 de Mantua


Voila le premier posé 103 autre a faire





Je débute par la pose des déflecteurs



Dernière édition par Charles QC le Lun 20 Fév - 3:47, édité 1 fois
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Lun 20 Fév - 2:10

Préparation des 103 mantelets suivant



Voila c’est fait




Préparation des tourillons je leur ai donné une base de noir mat en bombonne suivi d’une couche de Tamiya X10 (gun métal)



Terminer vola le résultat


avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par acacia26 le Lun 20 Fév - 3:52

Bravo très belle réalisation
avatar
acacia26

Nombre de messages : 105
Age : 62
Localisation : torcy
Date d'inscription : 17/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Dim 26 Fév - 16:19

Rawwwwwwwwwwwwwww Sad
J’avais pas remarquer Alain mais effectivement il y a un petit rebord sur la maquette du musé.
Pour dire que nous avons beau cherché, cherché et encore cherché ont trouve toujours q-chose quand c’est trop tard. Rolling Eyes
Comme beaucoup en déplacement pour mon travail l’avancement sur le ST va être ralenti, la prochaine étape est la fabrication des portes haubans et des moques, l’installation des derniers anneaux pour le câblage du gréement, et la fabrication des 2 chaloupes.
Cela fait tour complet du navire pour les retouche de peinture (et il y en à un tas) et la coque sera enfin terminé et je passe au mats et aux gréements. What a Face
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Lun 20 Mai - 0:32

Qu’elle belle surprise
J’ai reçu ce soir un message et je réalise que le site est opérationnelle.
Mon ST est terminer depuis décembre dernier donc dans les prochaines semaines je vais en terminé l’histoire de sa construction.

Charles
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Delbecq Marc le Lun 20 Mai - 9:24

Bonjour Charles,

Hâte de voir la suite.

Cordialement,
Marc
avatar
Delbecq Marc

Nombre de messages : 70
Age : 52
Localisation : Kluisbergen Belgique Flandre Occidentale
Date d'inscription : 01/06/2012

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 4 Précédent  1, 2, 3, 4

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
