Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Lun 23 Jan - 3:03

Expression Français d’Amérique Jean-Marc oui sablage = ponçage ont en a bien d’autre comme cela. Laughing Laughing Laughing

Non Alain ce n’est pas prévu dans leur Kit entièrement de la modification. J’ai utilisé la méthode illustré pour le cuivrage de ma maquette Syren de Model Shipway pirat
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 24 Jan - 3:00

Ceci est un des modifications majeures que ce kit vas recevoir

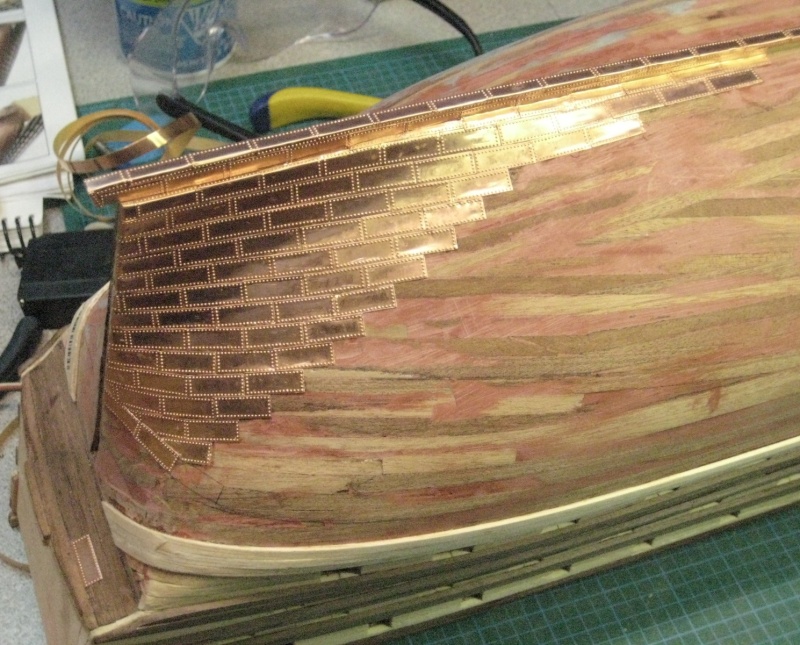

Le cuivrage de la coque
Historiquement le ST a reçu sa coque de cuivre lors d’une remise en condition en 1781-1782 à Cadix
Bon comme je n’étais pas satisfait du cuivrage de la section j’ai regardé pour trouver une solution les rivet sur plaque utiliser lui donnais un aire de char d’assaut.
Pour la Syren il utilise un ruban adhésif et j’ai tenté de faire pareille ok ce n’est pas le résultat que je voulais


Ok arracher le tout et recommencé en utilisant de plaque de Mantua de 17x6mm et le résultat est bien meilleurs


Ok la coque est maintenant entièrement cuivré un total de 1645 plaque a été utiliser si j’avais utilisé les même que celle de la section 12x6 mm j’en aurais du prendre + de 2400 Celle de Mantua sont bien + fine pour la finition (les rivets moins gros)






avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 24 Jan - 3:05

Bon comment faire un support pour votre navire simplement et qui vas vraiment épouser la forme de votre coque.
On a besoin d’un gabarit de menuisier pour forme courbe



Ont reporte sur une pièce de bois et ont coupe (j’ai utilisé de l’érable)



Le Santisima à maintenant sont berceaux
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par stf67 le Mar 24 Jan - 4:00

Bonjour Charles

Il fallait pas, c'est dangereux ce que tu viens de faire, ça fait très mal aux yeux lol!
Le résultat est plus que probant et du coup ton navire prend une sacré plus value au regard du cours actuel des métaux, gardes bien les chutes Wink ...
Blague à part j'adore le résultat, continues comme ça cheers
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par frédéric37 le Mar 24 Jan - 5:23

Un seul mot..... Superbe !!!!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Denis le Mar 24 Jan - 6:51

Du grand art , combien de temps pour réaliser ce revêtement ?

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Banton le Mar 24 Jan - 13:57

Salut Charles Very Happy


Tres bon resultat , chapeau M'sieur Wink

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Invité le Mar 24 Jan - 16:20

Excellent travail de pose Charles !
Si tu permet une petite remarque, c'est peut-être un peu clinquant, il y a pas moyen de ternir légèrement pour accentuer le réalisme ? A moins que le temps fasse lui même son oeuvre .. ?

Sigmund Cool

Invité
Invité


Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Banton le Mar 24 Jan - 17:39

Bonjour

Un ami outreatlantique ( Espagne ) utilise ctte methode :

Une solution de sel + amoniaque + acide acetique

Avec l'autorisation de l'auteur


Bonne journée

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 24 Jan - 22:59

Denis
Pour le temps je dirais +- 8h le plus dure a été de partir après sa pris juste de la patience Wink

Neuf oui plutôt voyant
Mais le temps fait bien les choses et sa ternis doucement cela a déjà un petit aire vieillot
Mon garçon (pour le quelle je fait ce kit) voulais la coque pimpante mais il à changer d’idée heureusement alien
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 25 Jan - 1:10

Pour la peinture je me suis appuyé sur une représentation de Carles Parilla


Dernièrement j’ai trouvé une photo prise au musé de la marine de Madrid qui confirme les couleurs.


Ont commence par le noir



Suivis du rouge


avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 25 Jan - 1:15

Et ont termine par le blanc



Peint la section a la hauteur des ancre en noir


Terminer après quelque retouche (vais avoir à faire constamment des retouches tout le long de la construction)


avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 25 Jan - 1:22

Maintenant j’ai sauté quelque étape pour poser le gouvernail la fabrication a été simple à faire




Cette photo est la pièce cuivré


Et le gouvernail en place (depuis je l’ai enlever car je vais recommencer le cuivrage)


Comme discuter précédemment le kit ne place pas les 4 cannons de chasse placer a la poupe j’ai décider d’utiliser 4 des portes fournis avec le kit mais de les garder en position fermé


avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par frédéric37 le Mer 25 Jan - 5:28

Magnifique !!!!!
Quel travail !!!!
En tous cas le résultat est là....
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 31 Jan - 1:14

Voici ce que le kit avait prévu et la ligne rouge l’endroit ou cette muraille doit être installée




Durant mes recherches j’ai trouvé un dessin de l'agencement des cabines à ce niveau


Avant de tout modifier j’ai mesuré l’espace disponible et je constate que quand la poutre de support est installé la vision sera grandement restreint



J’ai donc décidé de ne pas utilise les trois poutres qui devrait être installé, ligne jaune et construire a la place 2 support qui feront office de cabines

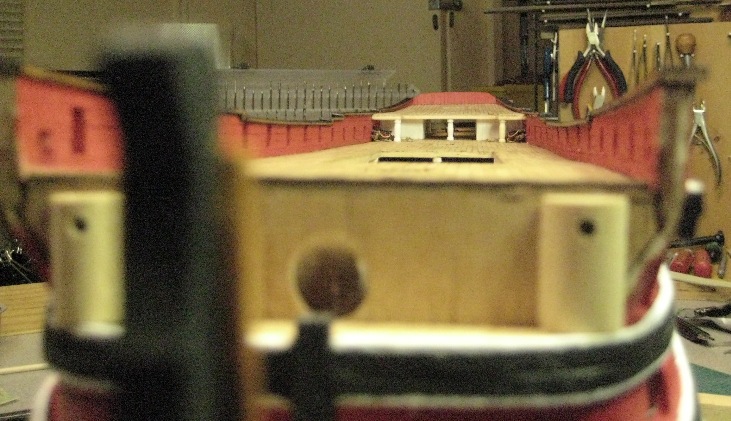

Une fois installé j’obtiens un couloir de vision

avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 31 Jan - 1:19

Les supports mis en positions les parois verticale installé je constate un petit problème


Il vas y avoir 6 canons d’installé dans la section cabine je ne veut pas utilisé les tourillons fournis avec le kit pour les même raison que pour le 3em pont la consistance de l’aspect extérieur sur la coque je vais donc utilisé les même canon qui seront utilisé sur le 4em pont pour les 8 livres mais petit problème une des coupes arrive trop serrer ont sort donc le DREMEL et ouvre l’espace nécessaire



Canon peint et en place aucun cordage nécessaire seul les bouche seront apparent


Ont ferme le tout ont ajoute un simulacre de gouvernaille



L’inspecteur est passé et approuve
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 31 Jan - 1:24

Sous les escalier il y aura un canon de 8 livres de chaque côté que je doit installé avant de posé le pont de la dunette car ils seront impossible a câbler donc ont le fait maintenant



Retour au tableau arrière je veux reproduire ce que je vais avoir sur le Royal Louis pour cela je vais devoir faire une ouverture voici ce que le kit prévoit



Pose temporaire de la plaque de métal blanc qui sert de décoration


Traçage


Voila la vue
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mar 31 Jan - 1:27

Le kit ne prévois aucune colonnes de support pour le 4em pont ce qui est idiot si ont prend en compte le poids des obusiers qui y seront installé et de toute façon les plan de Madrid sont très spécifique a ce sujet


Donc ont en fabrique et je les posent directement dans l’enlignement des obusiers


Et en ajoute 3 autre pour le pont de la dunette


Voila les ponts sont maintenant complet

avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par frédéric37 le Mar 31 Jan - 6:29

Beau travail Charles
Je vois que tu tiens la forme !!!!!
Bien tes colonnes de support.....un plus interessant !!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Mer 1 Fév - 2:01

Désolé de te faire de la peine Alain mais ses canons ne sont pas de OcCre Sad
Ils sont de Amati #4160/20 ceux de OcCre était vraiment pas acceptable je les ai donc changé Very Happy
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Jeu 2 Fév - 2:20

A ce stade c’est la pose des lisse à la proue



Peinte et dorure appliqué



Pose des plat-bord




Un petit ajout de dorure sur la tranche


Vue du pont
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Jeu 2 Fév - 2:25

Ont fait un peut de saute mouton

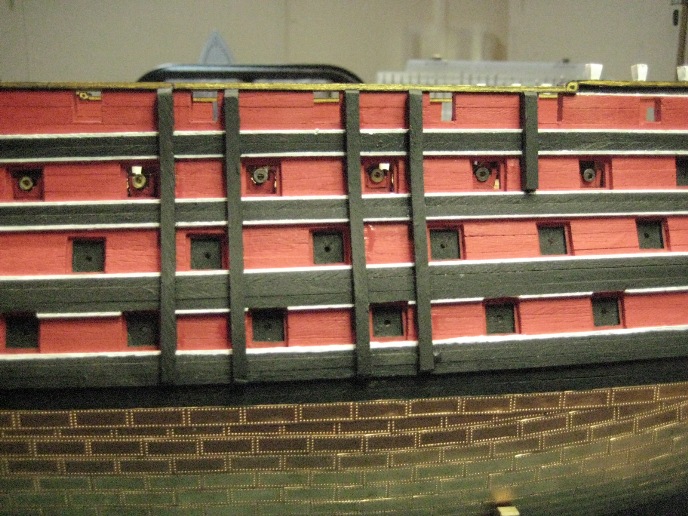

Ont retourne sur la coques et la pose des pares chocs



Pose des listeaux du pont



Retour à la proue
Pose de différentes composantes écubier, toilette pour l’équipage et bittes



avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Jeu 2 Fév - 2:27

Fabrication et installation de la grille de la proue



Pose et peinture de la figure de proue



avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par stf67 le Jeu 2 Fév - 4:48

Eh bien Charles
Voilà un navire qui commence à prendre fière allure Smile
J'aime beaucoup tes herpes, elles sont faites comment? Métal ou bois?
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Santisima Trinidad OcCre 1:90

Message par Charles QC le Jeu 2 Fév - 23:18

stf67 a écrit:

J'aime beaucoup tes herpes, elles sont faites comment? Métal ou bois?

Herpes c’est quoi cela Question
A part les bouton connais pas affraid
Je fait tout en bois a moins que j’en soit vraiment incapable

Encore 2 post et je vais être en territoire nouveaux jamais mis en ligne avant Basketball
avatar
Charles QC

Nombre de messages : 308
Age : 65
Localisation : Montreal
Date d'inscription : 09/12/2011

Revenir en haut Aller en bas
