Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par PTIVIKING Ven 13 Jan - 19:30

Bonjour,
Denis a tout a fait raison ce sont les cernes de croissance
du cerisier, tout dépend du morceau utilisé parfois il n'y a aucun
cerne.
J'ai ciré mes allonges, et les cernes se sont beaucoup atténués et
la séparation des allonges ressort mieux.
De toute façons ce côté sera bordé, donc caché, par contre pour
l'autre côté je vais sélectionner mon bois, pour les massifs je vais
les garder plus claire (un peu trop de constraste à mon gout!).

A+ Laughing
Claude.
PTIVIKING
PTIVIKING

Nombre de messages : 228
Age : 58
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Denis Sam 14 Jan - 7:01

Bonjour Claude
tout dépend du morceau utilisé parfois il n'y a aucun
cerne.
Dans toutes le essence de bois tu vas trouver cette difference en fonction que tu utilise du bois de quartier ou du bois de dosse ,
c'est dans le faux quartier que les cernes anuelles ( cerne de croissance ) sont les plus marquées

Les allonges d'écubier - Page 3 Dedbit10

Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Banton Lun 23 Jan - 20:18

Bonjour PTIVIKING

Je connaissais ce travail pour l'avoir vu sur la Web mais je n'en connaissait pas l'auteur , chose faite a present
Tres bonnes explications Very Happy
@+Dominique Wink

Banton

Nombre de messages : 555
Date d'inscription : 19/01/2012

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par PTIVIKING Sam 28 Jan - 0:31

Merci Banton!
Le pazapa de ton navire espagnol est
très instructif et sera utile au personne
du forum qui voudront s'y frotter.
Salutations!

Claude
PTIVIKING
PTIVIKING

Nombre de messages : 228
Age : 58
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par PTIVIKING Mer 15 Fév - 15:37

Bonjour,
Finalement la méthode de fabriquation...
J'y vais dans les grandes lignes, car trop compliqué
à détailler en détail.
En résumé, découpe des 6 allonges selon le plan,
trouver les angles que devront avoir chaque allonge.
Coller la première allonge sur un bloc et le poncer à la
ponceuse à bande selon le bonne angle.
Ensuite coller la deuxième allonges sur la première la
poncer et ainsi de suite jusqu'à la dernière allonge.
Ajouter les massifs et les poncer à la dremmel dans
la masse, et finalement ajuster les allonges selon
les lignes d'eau.
Et voilà c'est tout simple!




PTIVIKING
PTIVIKING

Nombre de messages : 228
Age : 58
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par PTIVIKING Mer 15 Fév - 16:04

Calcul des angles de chaque allonges au rapporteur d'angle, entre étrave
et couple de coltis.
Les allonges d'écubier - Page 3 Labell43

Les gabarits des lignes d'eau #6 et #10.
Les allonges d'écubier - Page 3 Labell44

Collage temporaire de la première allonge sur le bloc de pin,
la base de l'allonge doit être perpendiculaire par rapport
à la base du plateau de poncage.
Les allonges d'écubier - Page 3 Labell45

Ici l'angle sur la ponceuse est calculer selon l'allonge à poncer.
Les allonges d'écubier - Page 3 00411

Cette image montre la quatrième allonge en action sur le plateau,
je n'ai pas d'image de la première allonge.
En fait, la première allonge est collé et poncé, par la suite on colle
la deuxième allonge sur la première et on ponce et ainsi de suite...
Les allonges d'écubier - Page 3 00611

La troisième allonge en action terminé, mais l'angle de poncage est
à vérifier...
Les allonges d'écubier - Page 3 00111

L'on vérifit l'angle de poncage avec les gabarits des lignes
d'eau, très important pendant tout le processus du poncage.
Les allonges d'écubier - Page 3 00211
Les allonges d'écubier - Page 3 00311
PTIVIKING
PTIVIKING

Nombre de messages : 228
Age : 58
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par PTIVIKING Mer 15 Fév - 16:23

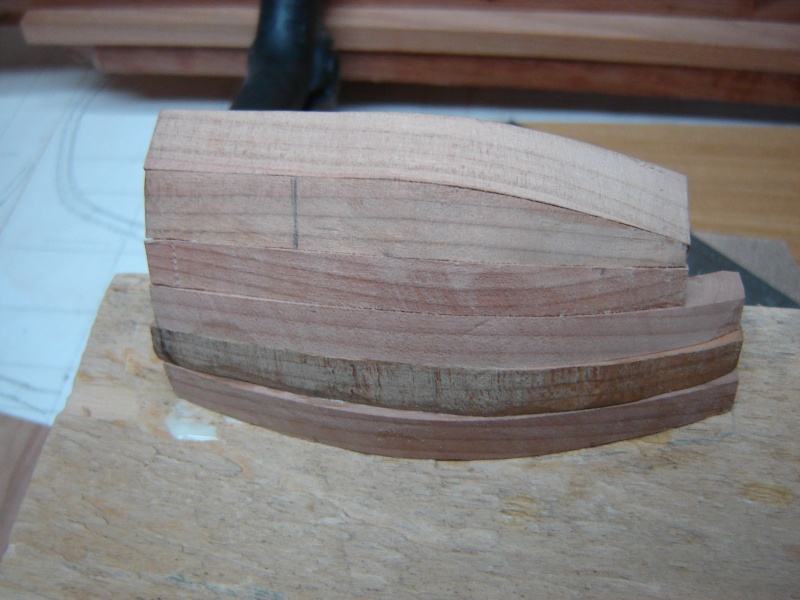

Les 6 allonges sont en places et finaliser, pret à recevoir les massifs.
Les allonges d'écubier - Page 3 00810

Les allonges d'écubier - Page 3 00910


Le petit et le grand massif sont sculptés dans la masse.
Les allonges d'écubier - Page 3 01010

Les allonges d'écubier - Page 3 01510

Les allonges d'écubier - Page 3 03110

Les allonges d'écubier - Page 3 03210

Les allonges d'écubier - Page 3 04210[/ur]


Et voilà, les allonges tribord et babord sont en places, reste encore à les
ajuster selon les autres couples.
[url=https://servimg.com/view/16093492/138]Les allonges d'écubier - Page 3 04610

Les allonges d'écubier - Page 3 04710

Les allonges d'écubier - Page 3 04810

Les allonges d'écubier - Page 3 04910

Les allonges d'écubier - Page 3 05010


PTIVIKING
PTIVIKING

Nombre de messages : 228
Age : 58
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par stf67 Mer 15 Fév - 16:49

Bravo Claude,
Je me disais bien que dans ton atelier la "Belle" est parée de ses allonges... Very Happy
En tous les cas chapeau, tu viens de passer un cap pour un résultat qui est parlant...
Vite la suite... Wink
stf67
stf67

Nombre de messages : 700
Age : 48
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Denis Mer 15 Fév - 17:05

bonsoir Claude ,
Comme dit Stéphan , un très beau résultat , ca parait simple lorsque c'est fini , cependant s'imaginer la forme définitive à la lecture du plan est autre chose !!!!! Félicitations .
Denis
Denis
Administrateur

Nombre de messages : 1553
Age : 76
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Lun 9 Avr - 15:17

Bonjour, Ptiviking

J'ai apprécié votre travail sur cette maquette. Une question me titille l'esprit quant aux alonges d'écubiers: il n'y a pas de mailles entre les alonges sur ce bâtiment ?
Au plaisir de vous lire.
Bien cordialement
Jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par PTIVIKING Lun 9 Avr - 19:50

Bonsoir Jacques,
Effectivement, je présume que les mailles aux allonges étaient
réservées pour des bâtiments plus imposants, ou bien ce détail
a été confirmé lors des fouilles de l'épave.
Autre posibilité, les mailles des couples de ''La Belle'' sont plus
espacées que la majorité des autres bâtiment, d'où la non
necessité d'en rajouter aux allonges.
A+

Claude.
PTIVIKING
PTIVIKING

Nombre de messages : 228
Age : 58
Localisation : Montréal, Québec, Canada
Date d'inscription : 13/10/2011

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Lun 9 Avr - 20:40

Re-bonsoir, Claude

La question que je vous ai posée venait du fait que sur les vaisseaux (mon élément de prédilection) les allonges d'écubiers comportaient des mailles, mais votre réponse est judicieuse et vous remercie de cette précision
Bonne soirée
jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Cornic Mar 10 Avr - 7:32

Il faudrait que je vérifie, mais il me semble que sur le François, qui est de la même époque que La Belle, il n'y a pas non plus de maille, toutes les allonges sont accolées les unes aux autres. Et c'est pourtant un vaisseau (un modeste 5e rang, mais un vaisseau quand même)
Cornic
Cornic

Nombre de messages : 261
Age : 53
Localisation : Loir et cher
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Mar 10 Avr - 15:25

Bonsoir, Cornic,

Je ne suis pas du tout catégorique sur cet état; je te laisse la main pour éclaircir ce mystère!
Bonne soirée
Jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Invité Mar 10 Avr - 16:06

Bonsoir

Pas de maille entre les allonges d'écubier comme le montre cette trés belle vue 3D de La Belle ( réalisée par Bernard HUC )

Les allonges d'écubier - Page 3 Belle_10

A noter que Bernard HUC est également l'auteur d'un video présentant l'assemblage virtuel de la charpente de ce bateau ( exceptionnelle et unique dans le genre )

Invité
Invité


Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Mar 10 Avr - 16:19

Bonsoir, SIgma

Je te remercie pour cette précision, apportée par l'image, ci-avant présentée.
Bonne soirée
Jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Michel Saunier Mer 18 Avr - 18:25

Dans la proue de l'Ambitieux comme celle du Soleil Royal sauf erreur de ma part, pas de maille sur les allonges d'écubier, sauf découverte contraire à venir. 16 allonges sur le SR pour 13 sur l'Ambitieux because largeur et présence d'un château d'avant !
Michel Saunier
Michel Saunier

Nombre de messages : 121
Age : 82
Localisation : Fontaine sous Jouy 27
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Mer 18 Avr - 20:14

Bonsoir, Michel
Il est plaisant de te lire dans ce forum.Tes recherches techniques sur le Soleil Royal sont très intéressantes et apporteront beaucoup d'informations aux constructeurs de cette maquette, comme les présentes énoncées
Bonne soirée
Jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Michel Saunier Jeu 19 Avr - 15:26

Salut Jacques, content de te trouver ici. Si je peux rendre service ce sera avec plaisir, mais mes connaissances sont relativement limitées
Amitiés
Michel
Michel Saunier
Michel Saunier

Nombre de messages : 121
Age : 82
Localisation : Fontaine sous Jouy 27
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Jeu 19 Avr - 17:36

Bonsoir, Michel

Indubitablement, tes recherches historiques seront d'un réel intérêt pour l'ensemble des maquettistes oeuvrant sur le Soleil Royal.
Au plaisir d'apprécier tes travaux et tes commentaires.
Bonne soirée
Jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Alain Fosse Ven 4 Mai - 11:36

Bonjour,
Pour compléter ce topo sur les allonges d'écubier, morceau de bravoure s'il en est, voici la façon dont j'ai procédé pour celles de La Belle.
En gros, c'est la même méthode que celle de mon estimé confrère "PTIVIKING", sauf que j'ai utilisé une fraiseuse et un étau orientable.

La face interne des allonges n'est pas terminée, je le ferai lorsque j'entreprendrai le parage interne de la coque et que les couples seront solidarisés avec des lisses provisoires.

C'est là que ça se passe.
Alain Fosse
Alain Fosse

Nombre de messages : 88
Localisation : Ile-de-France
Date d'inscription : 17/04/2012

http://www.alainfosse.com

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Jacques Vogel Ven 4 Mai - 15:51

Bonsoir, Alain

J'ai déjà vu quelque part ce site, en l’occurrence superbe !
Bonne soirée.
Jacques
Jacques Vogel
Jacques Vogel

Nombre de messages : 51
Age : 73
Localisation : Bordeaux
Date d'inscription : 07/04/2012

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Invité Ven 4 Mai - 16:01

Bonjour Alain,

Superbe ce tuto, çà désacralise un peu cette phase de construction du modèle, mais çà n'en demande pas moins de précisions, de précautions et d'équipements.
Pour le double face, çà tient vraiment bien lors du fraisage ? J'imagine que les passes sont très réduites .

Bravo en tous cas , et pour le tuto et pour le résultat !!


Invité
Invité


Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par marcel47 Ven 4 Mai - 16:42

bonsoir
bravo Alain ce qu'il y a de bien avec toi c'est que quand tu explique quelque chose cet avec des images et on comprend bien BRAVO encore
marcel47
marcel47

Nombre de messages : 254
Age : 67
Localisation : villeneuve sur/lot
Date d'inscription : 21/01/2012

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Alain Fosse Ven 4 Mai - 16:43

Sigma a écrit:Pour le double face, çà tient vraiment bien lors du fraisage ?
Bonjour,

Ca tient suffisamment pour pouvoir utiliser une fraise de 12 mm. avec, bien sur des passes très réduites. En plus, le plateau de fraisage a été passé au bouche-pore (2 couches) pour assurer une meilleure adhésion.
Alain Fosse
Alain Fosse

Nombre de messages : 88
Localisation : Ile-de-France
Date d'inscription : 17/04/2012

http://www.alainfosse.com

Revenir en haut Aller en bas

Les allonges d'écubier - Page 3 Empty Re: Les allonges d'écubier

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
