Frégate USS CONSTITUTION 1797

Message par jeanflo le Ven 18 Nov - 15:54

bonsoir

Comme dit dans ma présentation j'ai deux chantier en cours donc voici le deuxième :

Un kit de chez constructo au 1/82 .

Ce kit m'a vraiment fait un flash quand je l'ai vu mais je crois que je me suis un peu surestimé Neutral

en effet c'est mon premier simple bordé et j'ai du mal au niveau de la coque Crying or Very sad

bon place au photos

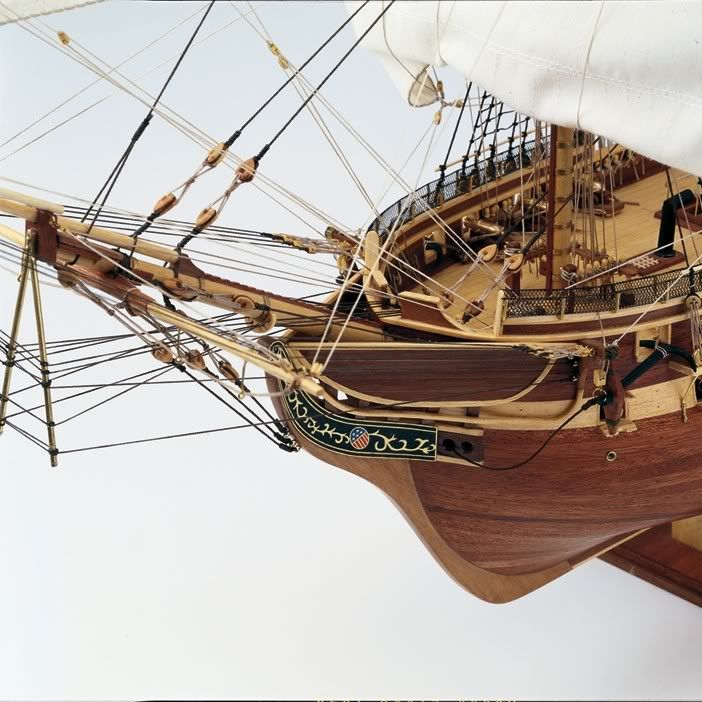

La boite

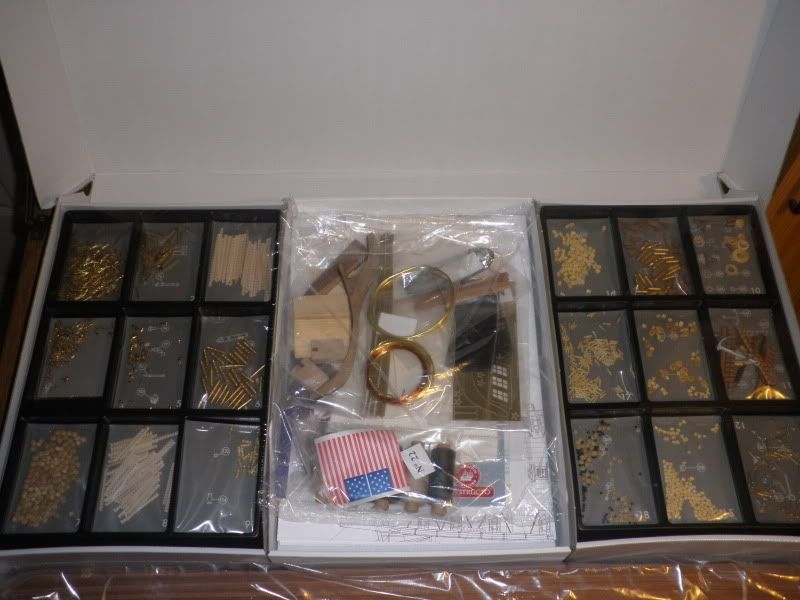

L'acastillage

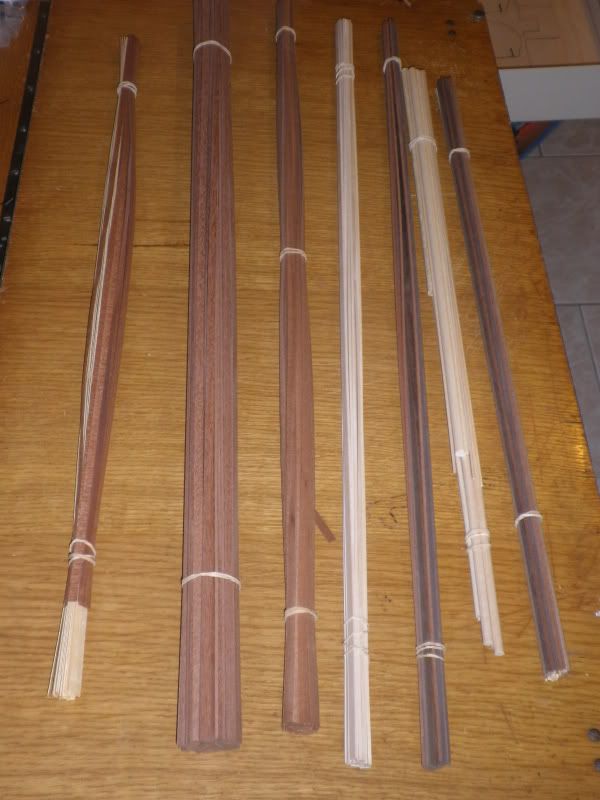

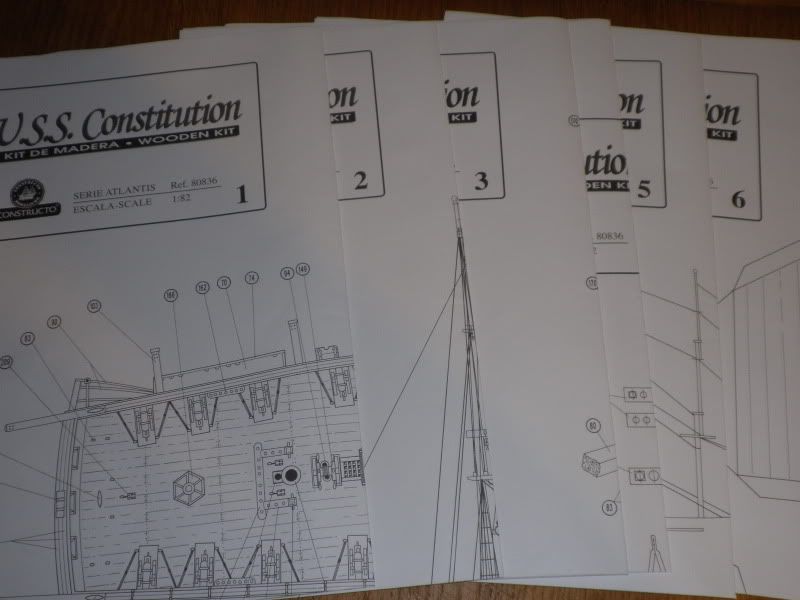

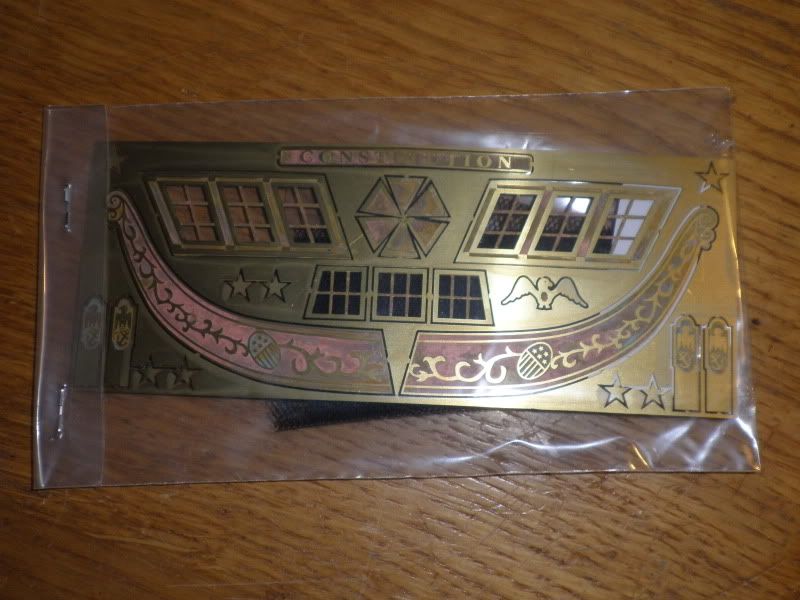

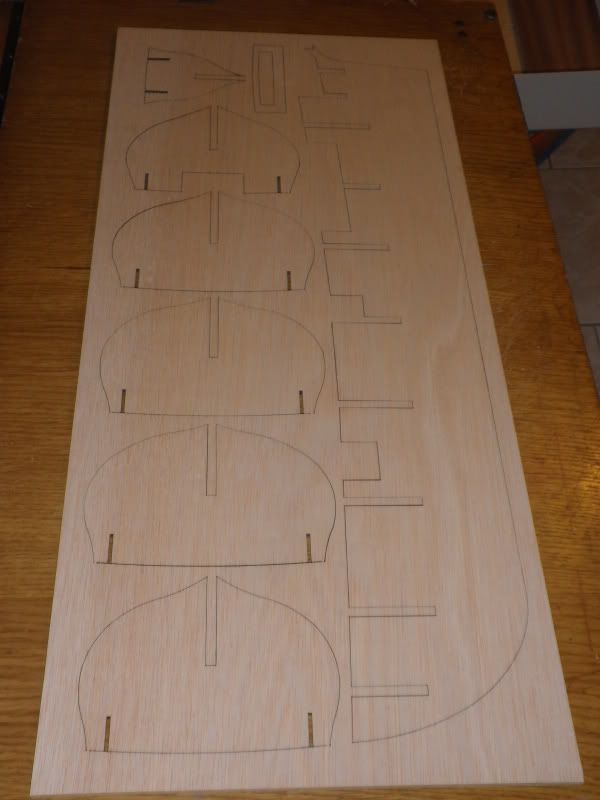

Les plans la notice et la boiserie et la PE

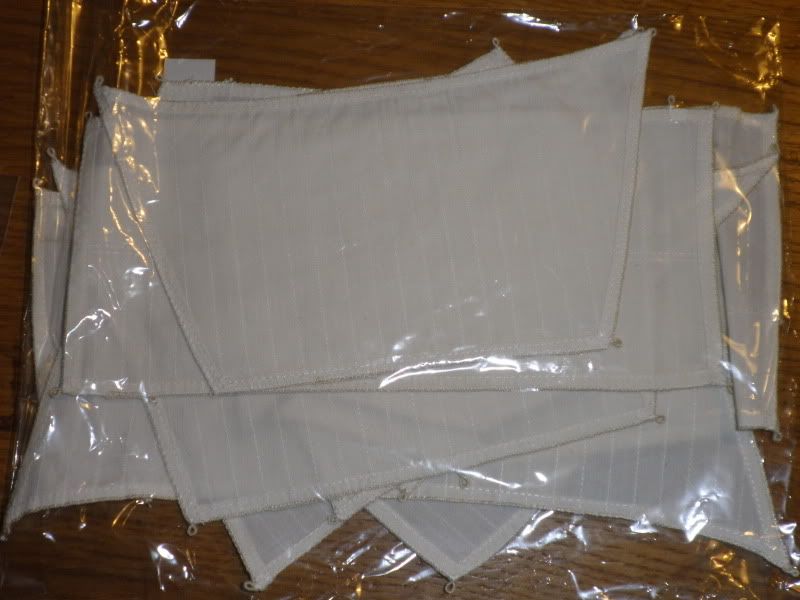

Les voiles déjà cousues

Voila pour la présentation du kit

++






avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par jeanflo le Ven 18 Nov - 16:06

La suite : la on passe au montage cheers

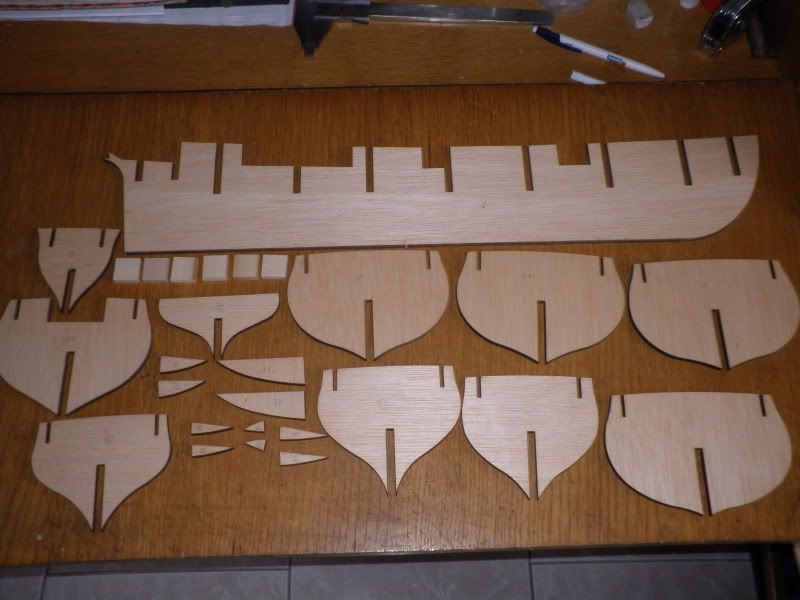

La quille, les couples et les renforts

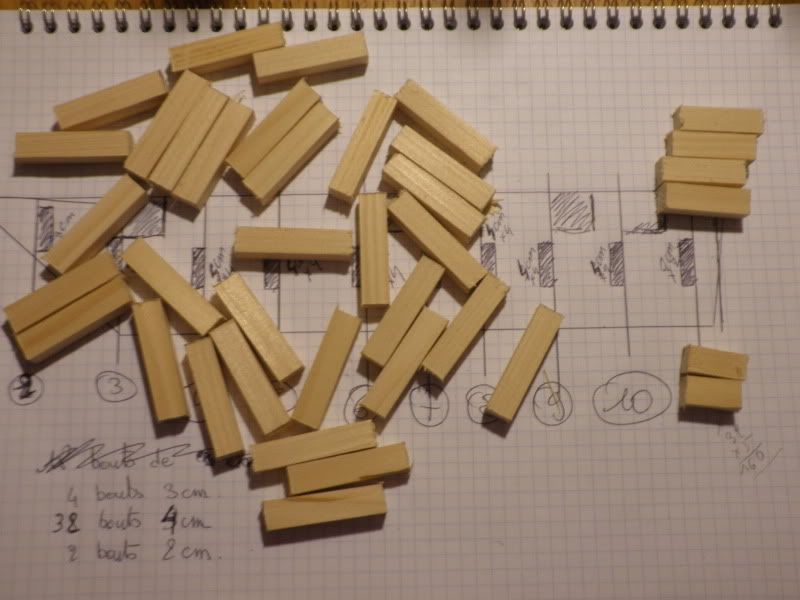

Réalisation de taquets pour consolider les couples sur la quille

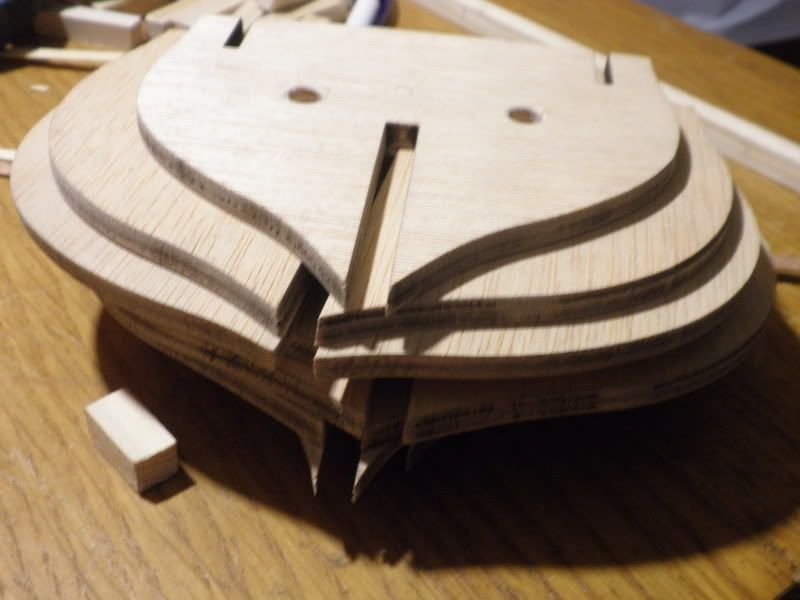

Perçage des couples pour éviter les problêmes d'hygrométrie (made in Denis drunken )

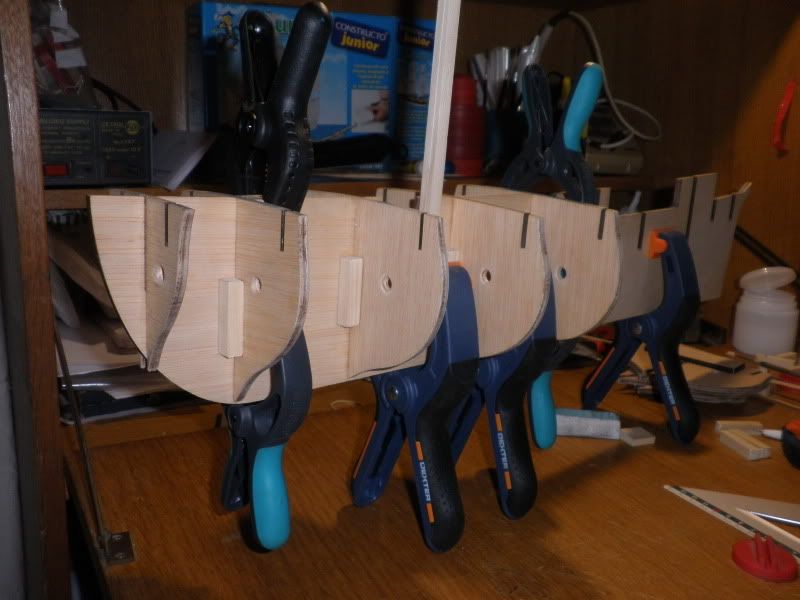

Montage des couples et des taquets de renfort

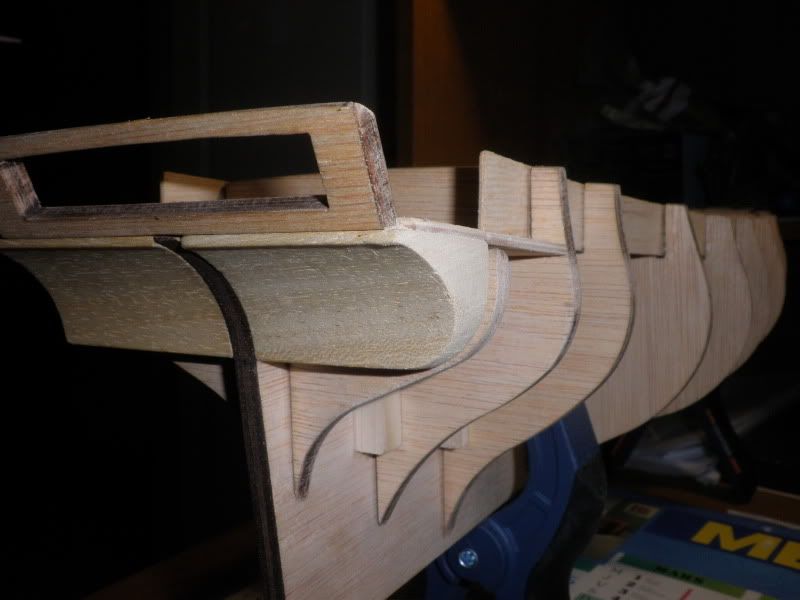

Mise en place et usinage des taquets arrieres et du renfort de l'arcasse (je sais pas si c'est le therme exact drunken )

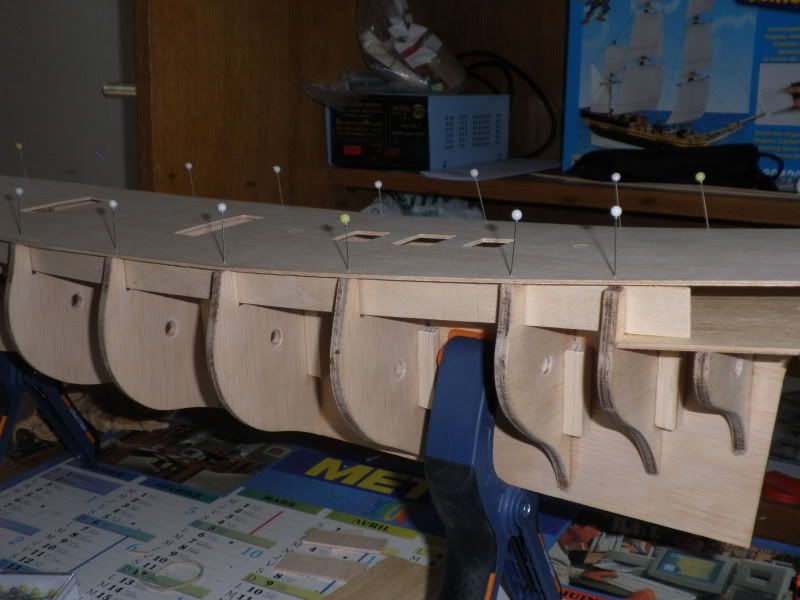

Positionnement provisoir du pont

++









avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par jeanflo le Ven 18 Nov - 16:20

Et oui encore drunken

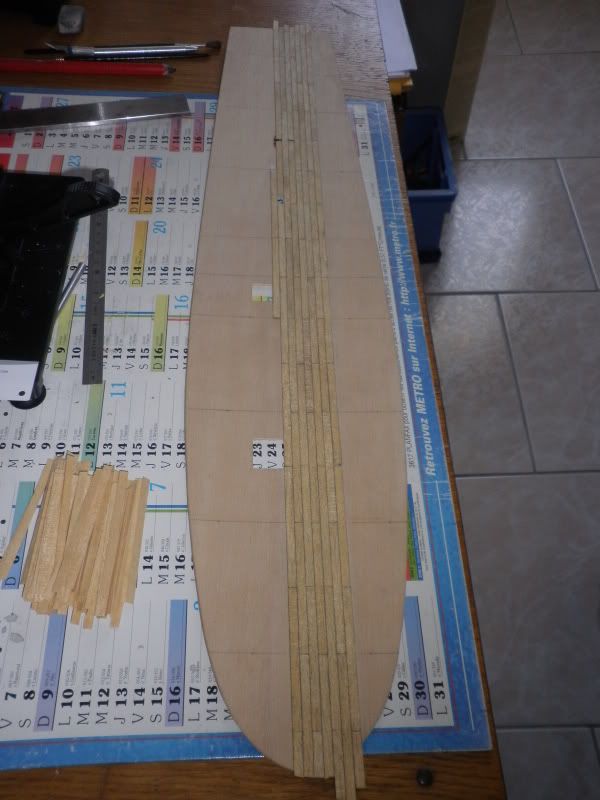

Début de lattage du pont

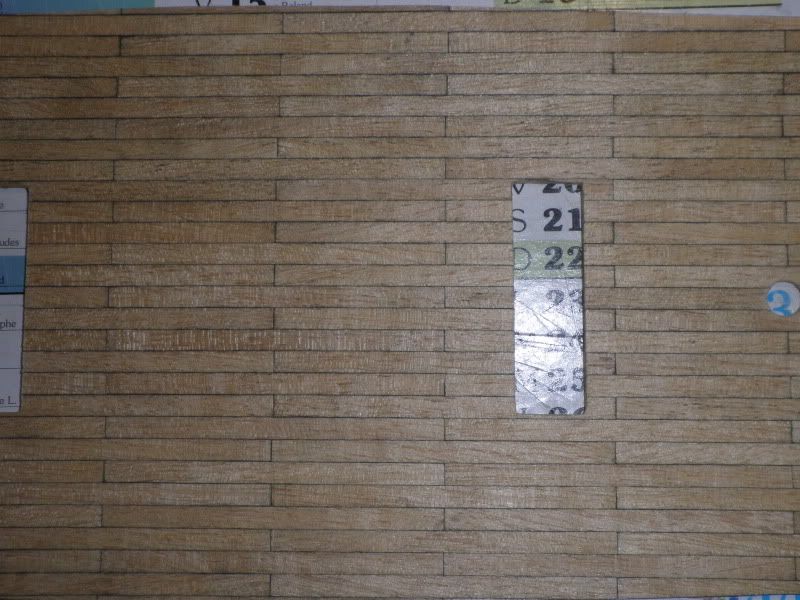

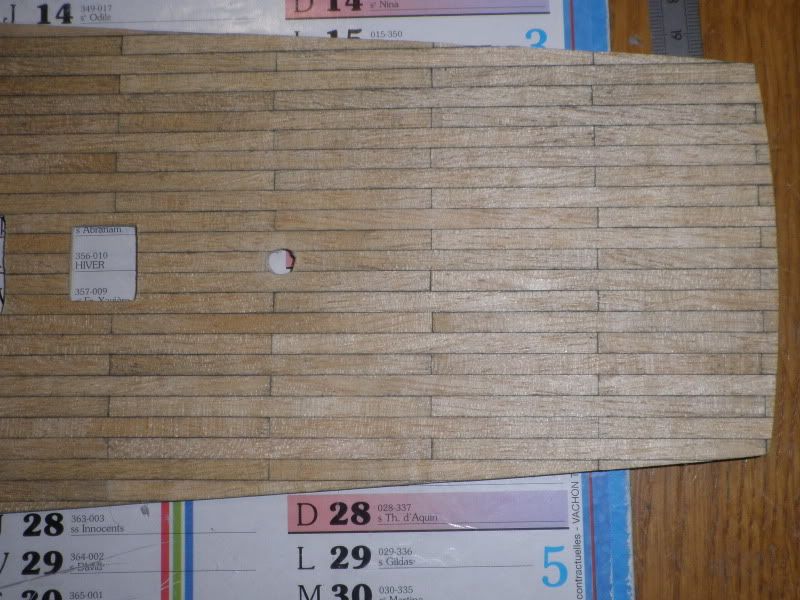

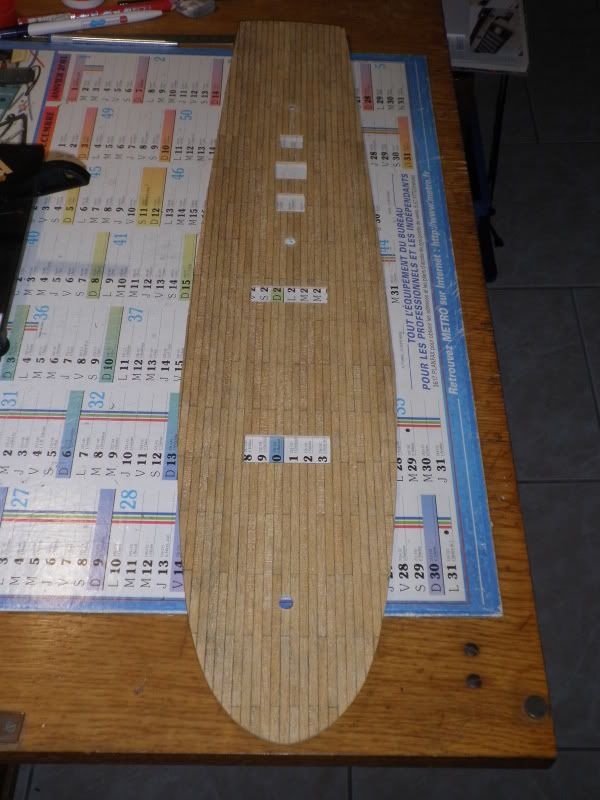

Fin de lattage du pont; environ 250 bout de 8cm a couper (vive le massicot cheers )

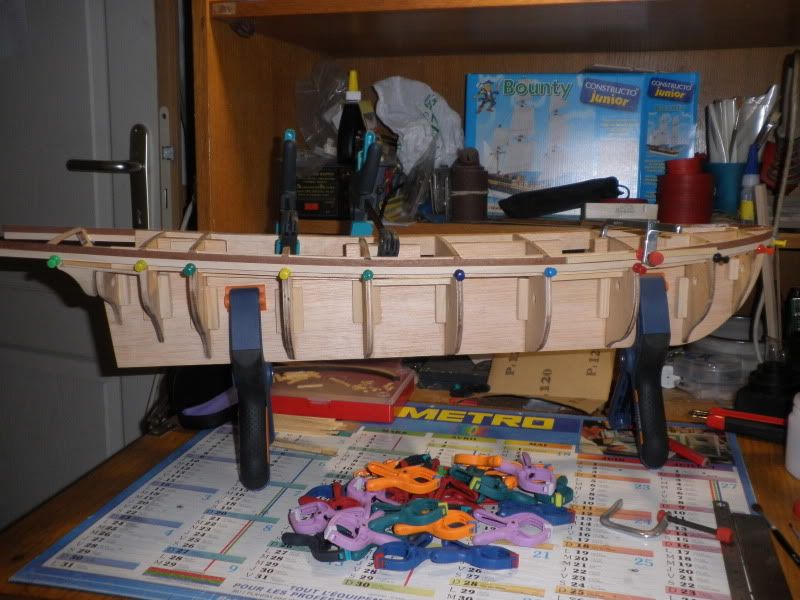

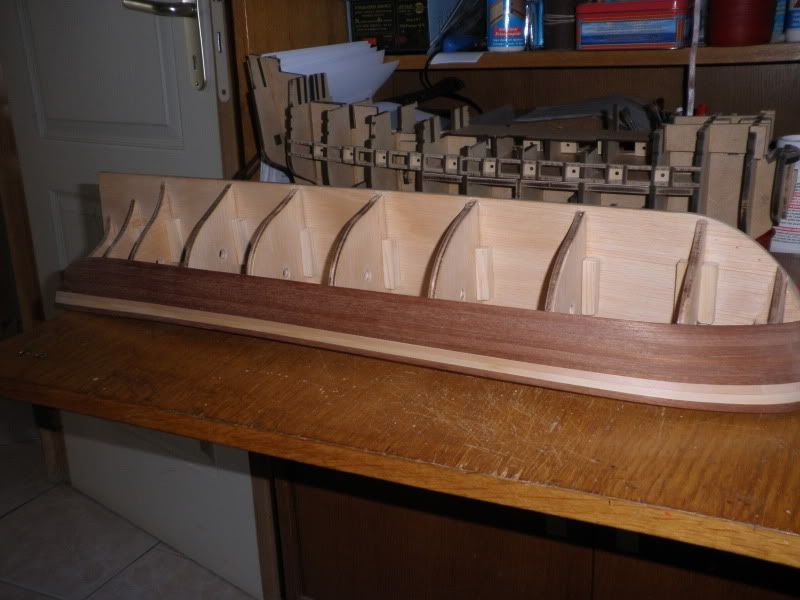

Début de la pose des bordeés( ou virures)

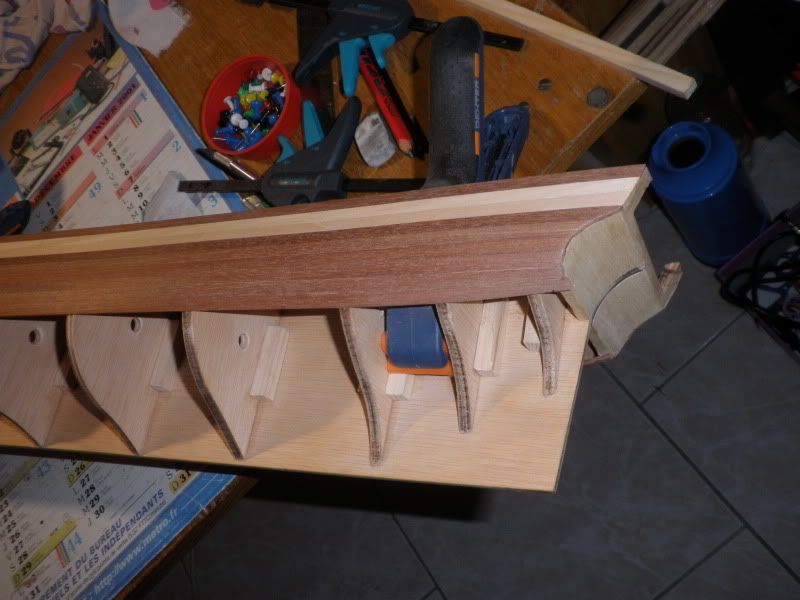

Suite de la pose des bordées (j'ai arreté la car je sais plus comment faire scratch )

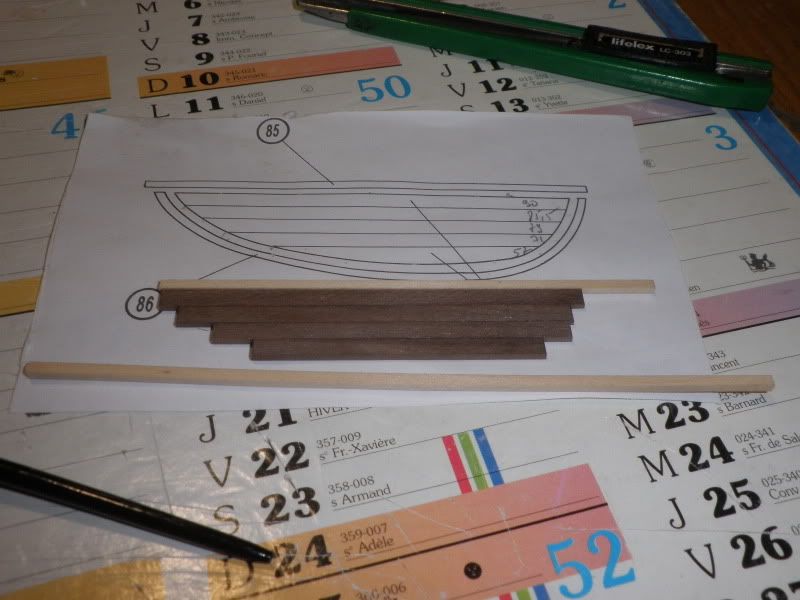

Réalisation des poulaines latérales (je sais pas si c'est le therme encore lol! )

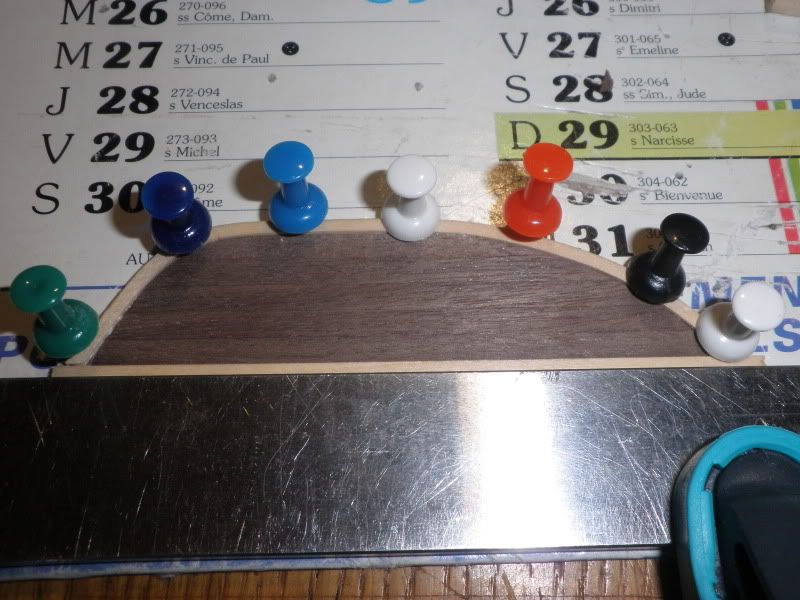

Voilou les fameuses poulaines geek

En espérant ne pas vous avoir ennuyé avec toutes ces photos tongue

++



avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par stf67 le Sam 3 Déc - 23:37

Petite question, ton soucis de bordage tu l'as au niveau de ton tableau arrière?
Ou alors est ce pour tailler les biseaux des virures?
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par frédéric37 le Dim 4 Déc - 6:12

Salut Jean Flo

Non seulement tu n'ennuis personne avec tes photos mais cela rend bien compte de ton avancée.....
Je crois que nous avons bien fait d'ouvrir un chapitre sur le bordage, car je constate que nous nageons tous dans les mêmes problèmes.....
Dans l'instant je n'oserais pas m'attaquer à un simple bordé....
Le bateau que tu as commencé en tout cas à l'air d'être un beau bateau....
Alors je ferais comme toi.....je préférerais attendre que faire des bêtises.
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par Denis le Dim 4 Déc - 7:54

bonjour,

Nous avons tout le même souci avec le bordé, sur toutes les coques que j'ai réalisées j'ai rencontré des problèmes avec le bordage de la poupe.
J’ai vais à tâtons pour effiler (réduire en largeur)les bordés.
J’ai la chance de fabriquer moi-même mes bordés ce qui me permet de pouvoir jeter les ratés, ce qui n'est pas le cas dans les kits ou le bois est fourni au compte goutte.

Pour ce qui est du post de photos, il vaut mieux poster en grand nombre ce qui permet de mieux visualiser une difficulté. L’ensemble du forum pourra donc conseiller en connaissance de cause.



Pour le made in Denis au sujet des trous dans les couples pour permettre la circulation de l’air
Et des variantes hydrométriques.
Je viens de poser du lambris chez moi, je vous joins la notice de pose :




_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 70
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par michelpony le Dim 4 Déc - 10:22

Bonjour

superbe pièces

oui oui pour les photos y a pas mieux pour apprendre
avatar
michelpony

Nombre de messages : 234
Age : 71
Localisation : 41 (Loir et Cher)
Date d'inscription : 09/10/2011

http://orchidacea-gardes.fr/

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par jeanflo le Dim 4 Déc - 12:07

Bonjour

Pas de problême pour les photos de la coque j'en ai plein je vais les poster drunken

en fait c'est pas que sur la poupe que j'ai des probs vu les coubures de la proue et du centre .

je vais poster tout ca

++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par jeanflo le Dim 4 Déc - 12:20

Re

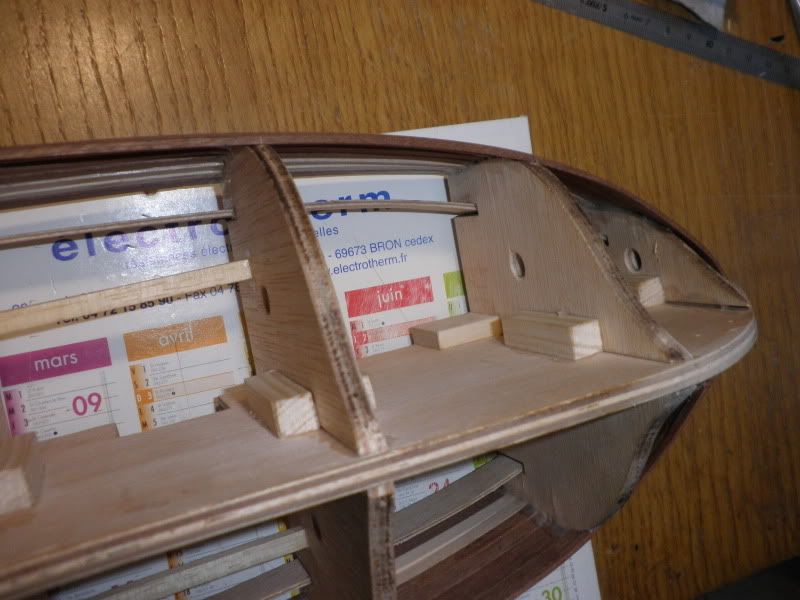

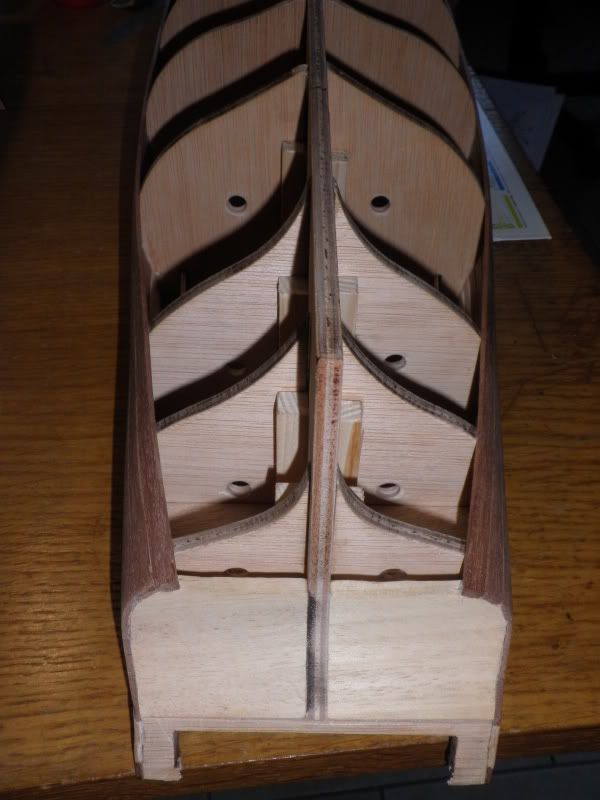

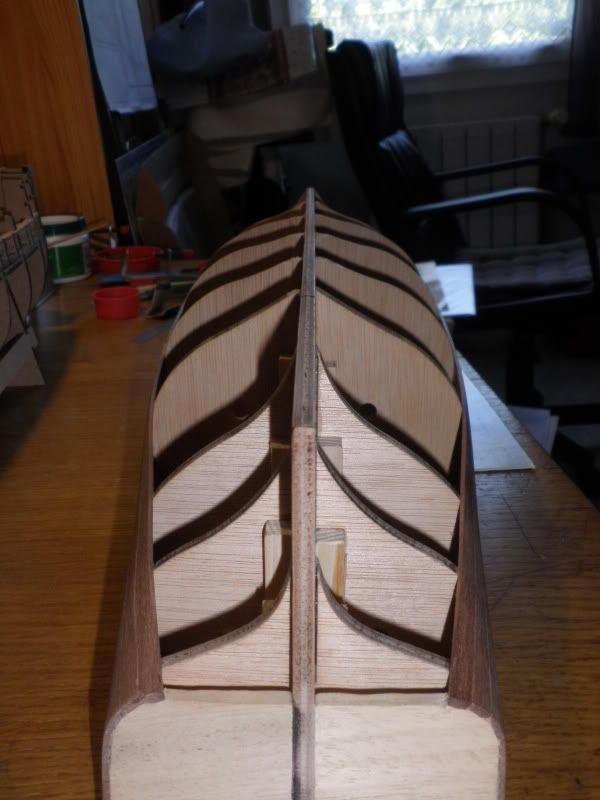

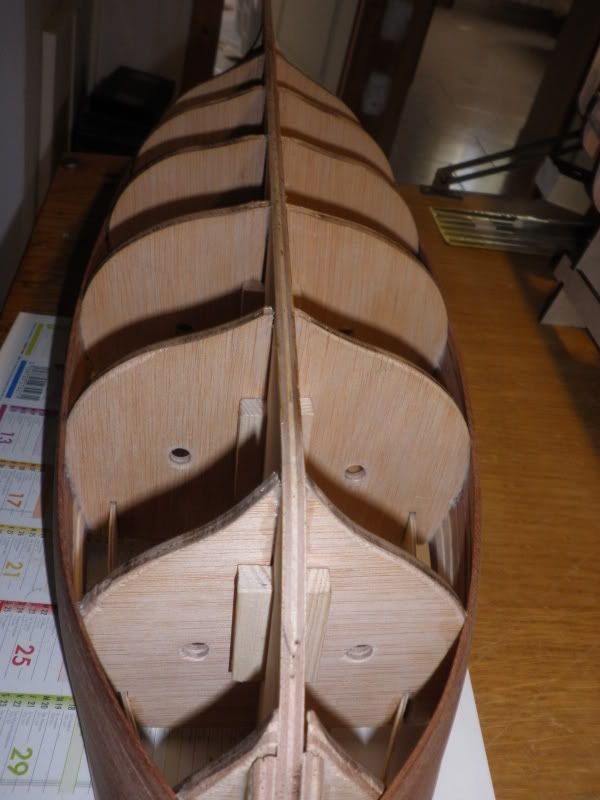

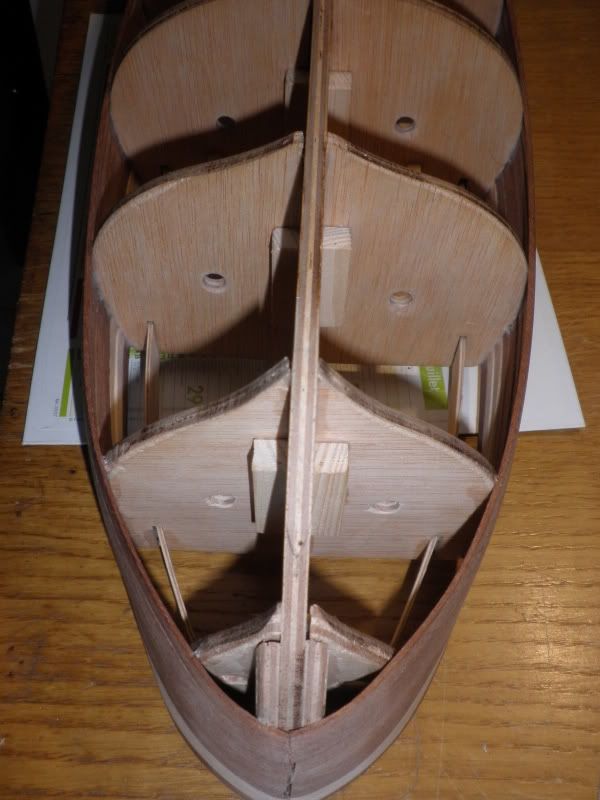

Voilou quelques photos de ma coque scratch















Merci de prendre du temps sur ce chantier lol!

Bon aprés midi
++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: Frégate USS CONSTITUTION 1797

Message par stf67 le Dim 4 Déc - 14:29

Bonjour Jean Claude,
Si je comprends bien ton problème concerne effectivement l'ajustement des virures en terme de courbure et d'effilage...
En effet il n'est pas évident d'imprimer une torsion à la latte de la cintrer en même temps et de lui donner en plus une forme de "S" sur la longueur.. Smile..Ce sera d'autant moins évident à rattraper que tu as déjà commencé ton bordé, mais bon je suis persuadé que c'est toujours possible il faut juste trouver la bonne méthode..
Donc en terme de méthodes il y en a plusieurs :
Méthode utilisée par Denis (il me semble) : Tu fait une empreinte de la forme de la dernière virure mise en place à l'aide d'un canson et tu reportes ce négatif sur la prochaine pour pouvoir la tailler en conséquence
Autre méthode: tu considère la longueur du chant du couple le plus grand (le maître) et défini ainsi le nombre de virures à mettre en place sur l'ensemble du bordé. Donc en gros si ton maitre couple, au centre généralement, a un chant d'une longueur de 15cm, cela fait donc 30 virures de 5mm à cet endroit précis. Après il suffit de mesurer le chant de chaque couple et de diviser la longueur par 30, cela te donne la largeur de la virure à cet endroit...
En principe le bord à effiler est celui qui vient en contact avec la virure précédente, de manière (théoriquement) à garder un bord libre droit.
J'espère bien me faire comprendre par mes explications, si jamais n'hésites pas à me le faire savoir et je ne doute pas que d'autres viendrons compléter ces indications...
Il est toujours bon d'allier plusieurs cerveaux.. lol!
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011
