cotre langoustier 1/35e ex Camaret

Page 3 sur 15 Précédent  1, 2, 3, 4 ... 9 ... 15  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Mar 20 Déc - 7:21

re


Denis , oui , sur le dessin le beaupré plonge un peu ....

Albertus , la flèche est place sur le derrière du haut mat , elle porte une voile ???? ( je ne me rappelle plus son nom scratch ..)

il manque egalement la vergue (de la voile) de fortune , et la vergue ( ) du hunier ..

tres amicalement herve pirat

avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par albertus le Mar 20 Déc - 7:47

Hello
C'est LE flèche, sous entendu : le mât de flèche, avec la voile de flèche !
le mât de fleche est appuyé sur le jottereau et passe par le chouquet
La voile n'est pas bômée, elle est hissée par une drisse passant par un réa en haut de flèche et une autre sur une poulie en bout de corne



voici l'implantation sur un cotre
en rouge, la grand voile et la trinuette, en blanc le foc et la voile de flèche
La voile de flèche est généralement envoyée à tribord
avatar
albertus

Nombre de messages : 287
Age : 71
Localisation : Soiron / Belgique
Date d'inscription : 28/09/2011

http://navi.modelisme.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Mar 20 Déc - 9:13

re

merci Albertus !!

je reconnais aisément mes lacunes sur le gréement et sur les voile ..., mais je suis trop loin de la mer !!!


amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par Denis le Mar 20 Déc - 10:37

re,
peu importe tu as d'autres talents , moi je n'y connais rien sur les bateaux !!!!! mais je construit avec mes lacunes

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par albertus le Mar 20 Déc - 17:51

j'y connais rien non plus lol!
je suis loin de la mer et j'aime pas trop naviguer !
mais je me documente Basketball
avatar
albertus

Nombre de messages : 287
Age : 71
Localisation : Soiron / Belgique
Date d'inscription : 28/09/2011

http://navi.modelisme.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Mer 21 Déc - 16:22

re cheers

bon je me jette pale ........ quoiesceque que vous en pensez........



j'ai tous bon ou pas ???????? affraid

tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par albertus le Mer 21 Déc - 17:41

t'as faux, mais c'est pas grave lol!
laisse moi un peu de temps, je suis occupé en ce moment
avatar
albertus

Nombre de messages : 287
Age : 71
Localisation : Soiron / Belgique
Date d'inscription : 28/09/2011

http://navi.modelisme.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par albertus le Mer 21 Déc - 21:22

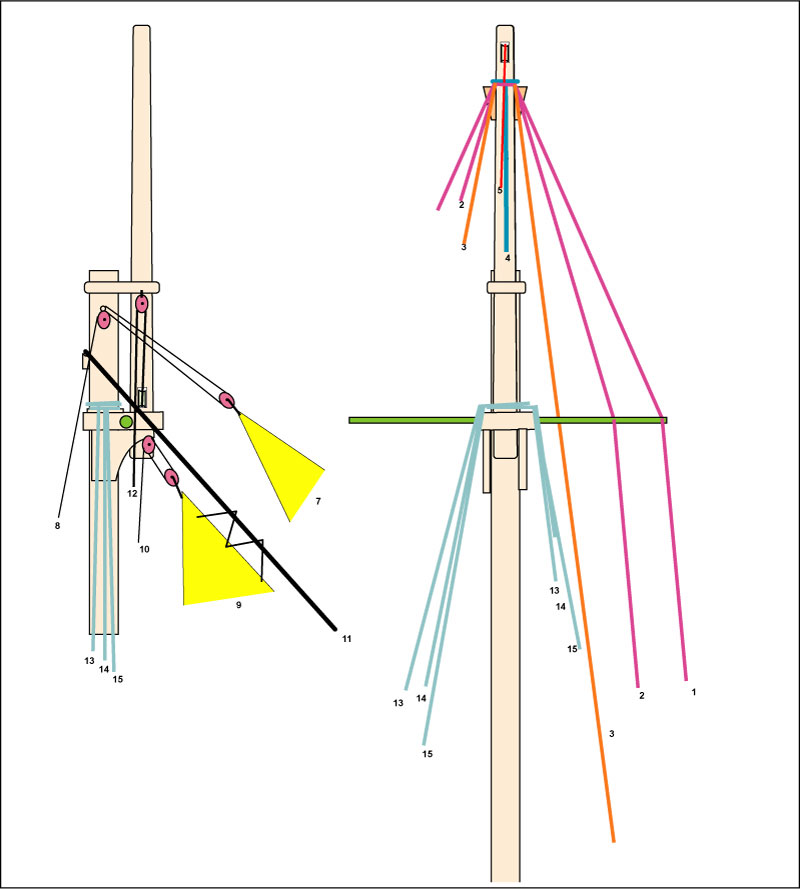

Bon, il faut du temps pour dessiner tout ça !

Remarqques préalables
1/la sous barbe s'attache à la coque juste au dessus du niveau de flottaison
2/ ce que tu nomme galhauban est fixé beaucoup trop fort en arrière ! la bôme ne pivotera pas suffisamment


1 et 2 = Galhaubans du mât de flèche. Ils passent par les taquets sur la barre de flèche et sont raidis par des palans frappés sur les pavois et les râteliers à cabillots
3= galhauban de flèche raidi par un palan fixé sur la lisse de pavois
4=étai du mât de flèche. Passe par un réa de la frette de bout dehors et se fixe à un fileu du pavois
5= drisse de la voile de flèche, se tourne à un taquet du pieds de mât
6= voile de flèche
--------------------------------------

7= foc
8= drisse de foc. Se tourne au râtelier tribord
9= trinquette
10= drisse de trinquette. Se tourne au ratelier tribord
11= étai de bas mât, ridé par un ridoir sur l'étrave
12= guinderesse du mât de flèche, frappée sur le chouquet, passe dans le clan de la caisse du mât, fait retour par une poulie frappée au chouquet à tribord et est raidie par un palan sur la lisse
13,14,15= haubans, ridés sur les caps de mouton

ouf !
avatar
albertus

Nombre de messages : 287
Age : 71
Localisation : Soiron / Belgique
Date d'inscription : 28/09/2011

http://navi.modelisme.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par stf67 le Mer 21 Déc - 21:50

Bonsoir Hervé,
Je vois que tu es entre de bonnes mains... lol!
avatar
stf67

Nombre de messages : 700
Age : 42
Localisation : strasbourg
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Jeu 22 Déc - 7:08

re ,
p......n!!! je me suis foutu dans une belle m......e

HHHaaa Albertus , heureusement que tu es la !!


bon , je potasse et.... je me tais !!!!!!
, heureusement qu'il y a le forum , sinon j'etais mal barré , reprise de mes petit dessin plus tard
tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par jeanflo le Jeu 22 Déc - 16:43

Bonsoir


Sacrée lecon de technique la drunken

Bon courage pour la suite cheers mais je me fais pas de soucis pour toi geek

@ pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par jeanflo le Dim 8 Jan - 15:04

Bonjour

Hervé j'ai une petite requette a te faire drunken

Aurait tu encore les gabarits ou matrices ou se trouvaient la quille,les couples et le pont car j'ai le kit complet mais sans la coque et pont lol!

Si possible de me les déssiner et de me les scan. Si oui je t'envoie mon email .

Donc j'aimerais refaire ces pièces la.

Merci d'avance

++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Lun 9 Jan - 7:06

re Jean ,

pas de souci , je te mp , les forme des colples , quille et pont

cet apres midi

amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par jeanflo le Lun 9 Jan - 7:44

coeurdemiel a écrit:re Jean ,

pas de souci , je te mp , les forme des colples , quille et pont

cet apres midi

amicalement herve pirat

Bonjour

Merci de ton aide cheers cheers je te mp mon email

Bonne journée
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par Denis le Lun 9 Jan - 9:05

bonjour,
Pourquoi par mp ? sur le site tous en profite ...
denis

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Lun 9 Jan - 10:10

re Denis

pas de soucis , je scan cette apres midi , et je met sur le forum
amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Lun 9 Jan - 14:58

re

comme promis , scan des couples/ quille ( CP 5mm ) du Camaret 1/35e ,






tous cela est bien sur a vérifier , car juste tracé par l'intérieur de la plaque de cp ,d'où la découpe a l'extérieure du trait
tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par jeanflo le Lun 9 Jan - 17:13

Bonsoir

Hervé merci pour les scan et pour l'epaisseur cheers

cool tout ca!!

Pour info je garde toujours les gabarits méme ceux de la licorne drunken .

D'ailleurs mon pot au boulot va se scratch un pearl comme cela .

Bonne soirée.

++
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Lun 16 Jan - 16:53

re Very Happy

bon sa y est ........ faut bien que je le commence.. ce greement !!! scratch

premier haubanage , a blanc juste pour régler (grâce a des "agrafe maison,") la hauteur des cap de mouton ...





la tension se fera lors du capelage !!

prochain : galhauban volant et grand étai ( la y faut que je maroufle le fil !!)

tres amicalement herve pirat

avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par jeanflo le Lun 16 Jan - 17:14

Bonsoir

Hervé

Héhé ca commence a prendre forme ce gréement cheers

Merci pour les plans je viens de les recevoir cool ca bounce

@pluche
avatar
jeanflo

Nombre de messages : 720
Age : 52
Localisation : sud de la france/VAR
Date d'inscription : 14/11/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par Denis le Lun 16 Jan - 18:18

bonsoir ,
Un gréement qui commence bien , peux tu nous faire un gros plan au niveau de la hune , je ne suis pas encore à cette étape pour la Recouvrance . je vais donc suivre avec interet ta façon de faire .

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par frédéric37 le Lun 16 Jan - 18:20

Superbe comme d'habitude !!!
Quand je pense que je vais devoir passer par là !!!!
Les cordages.......je ne connais pas trop !!!!
Enfin.....je ne m'inquiètes pas....Je prendrais des cours sur le tas !!!
En tous cas....continue comme ça !!!!
avatar
frédéric37

Nombre de messages : 685
Age : 62
Localisation : Amboise (Indre et Loire)
Date d'inscription : 19/09/2011

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Mar 17 Jan - 7:06

re

Sigma , en fait c'est du fil commété ( 1mm) acheté a cap maquette, il faut que je le maroufle pour le grand etai , pour l'armement ce sera 4 caronades et deux pierriers sur le plat -bord (prou et poupe )

par de probleme Denis je te ferai un gros plan , la , les haubans sont juste mis en place , car je doit encore mettre les taquets de mat , les renvois de poulies etc etc ...

tres amicalement heve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par coeurdemiel le Mar 17 Jan - 15:12

re cheers

suite avec le " grand etai " , marouflage a la main , monté sur cap de mouton



gros plan pour toi Denis !! je dois encore installer les galhauban , qui passe dessous le grand etai



pour une première je suis assez content de moi , le nœud et les ganses sont également marouflé .....






tres amicalement herve pirat
avatar
coeurdemiel

Nombre de messages : 510
Age : 56
Localisation : blanzy saone/loire
Date d'inscription : 07/11/2011

http://guillemaut-coeurdemiel.blogspot.com/

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par Denis le Mar 17 Jan - 16:14

bonsoir Hervé
Merci pour ces vues en gros plans ,sur ta premiére photo , l'étai ne doit-il pas passer plus au centre de la hune ?

Une question en terme technique le marouflage dans les metiers du batiment est l'action de chasser las poches d'air lors du collage de moquette , papier peint , de panneaux de stratifié .

Au niveau des tes haubans il s'agit de quoi ?

_________________
La culture c'est comme la confiture moins on en a et plus on l'étale ( Pierre Despropes )


Cordialement Denis
avatar
Denis
Administrateur

Nombre de messages : 1553
Age : 69
Localisation : Maubeuge Nord
Date d'inscription : 18/12/2007

Revenir en haut Aller en bas

Re: cotre langoustier 1/35e ex Camaret

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 15 Précédent  1, 2, 3, 4 ... 9 ... 15  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
